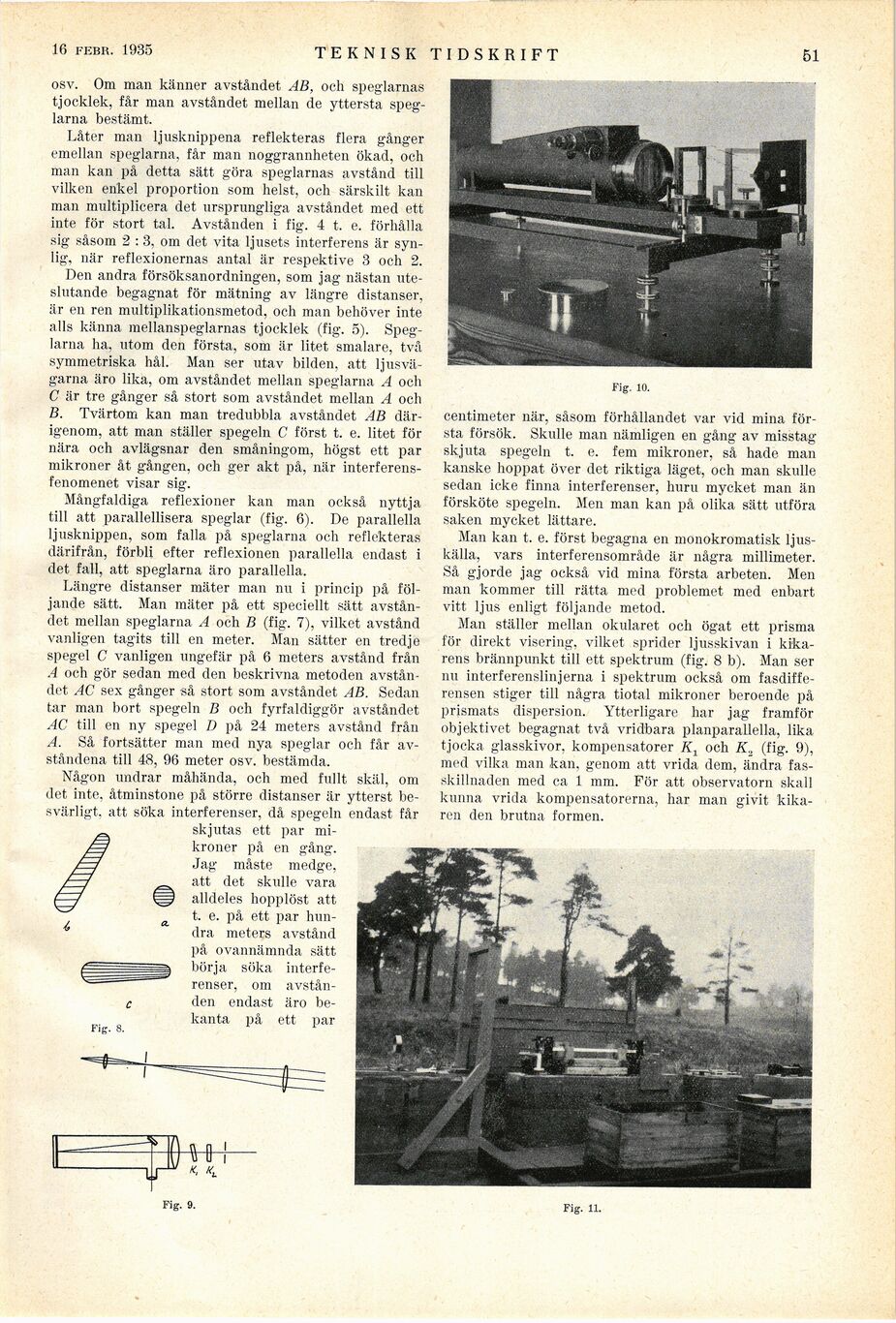

osv. Om man känner avståndet AB, och speglarnas
tjocklek, får man avståndet mellan de yttersta
speglarna bestämt.

Låter man ljusknippena reflekteras flera gånger
emellan speglarna, får man noggrannheten ökad, och
man kan på detta sätt göra speglarnas avstånd till
vilken enkel proportion som helst, och särskilt kan
man multiplicera det ursprungliga avståndet med ett
inte för stort tal. Avstånden i fig. 4 t. e. förhålla
sig såsom 2 : 3, om det vita ljusets interferens är
synlig, när reflexionernas antal är respektive 3 och 2.

Den andra försöksanordningen, som jag nästan
uteslutande begagnat för mätning av längre distanser,
är en ren multiplikationsmetod, och man behöver inte
alis känna mellanspeglarnas tjocklek (fig. 5).
Speglarna ha, utom den första, som är litet smalare, två
symmetriska hål. Man ser utav bilden, att
ljusvägarna äro lika, om avståndet mellan speglarna A och
C är tre gånger så stort som avståndet mellan A och
B. Tvärtom kan man tredubbla avståndet AB
därigenom, att man ställer spegeln C först t. e. litet för
nära och avlägsnar den småningom, högst ett par
mikroner åt gången, och ger akt på, när
interferensfenomenet visar sig.

Mångfaldiga reflexioner kan man också nyttja
till att parallellisera speglar (fig. 6). De parallella
ljusknippen, som falla på speglarna och reflekteras
därifrån, förbli efter reflexionen parallella endast i
det fall, att speglarna äro parallella.

Längre distanser mäter man nu i princip på
följande sätt. Man mäter på ett speciellt sätt
avståndet mellan speglarna A och B (fig. 7), vilket avstånd
vanligen tagits till en meter. Man sätter en tredje
spegel C vanligen ungefär på 6 meters avstånd från
A och gör sedan med den beskrivna metoden
avståndet AC sex gånger så stort som avståndet AB. Sedan
tar man bort spegeln B och fyrfaldiggör avståndet
AC till en ny spegel D på 24 meters avstånd från
A. Så fortsätter man med nya speglar och får
avståndena till 48, 96 meter osv. bestämda.

Någon undrar måhända, och med fullt skäl, om
det inte, åtminstone på större distanser är ytterst
besvärligt, att söka interferenser, då spegeln endast får
skjutas ett par mikroner på en gång.
Jag måste medge, att det skulle vara
alldeles hopplöst att t. e. på ett par
hundra meters avstånd på ovannämnda sätt
börja söka interferenser, om
avstånden endast äro bekanta på ett par

illustration placeholder
Fig. 8.


illustration placeholder
Fig. 9.


illustration placeholder
Fig. 10.


centimeter när, såsom förhållandet var vid mina
första försök. Skulle man nämligen en gång av misstag
skjuta spegeln t. e. fem mikroner, så hade man
kanske hoppat över det riktiga läget, och man skulle
sedan icke finna interferenser, huru mycket man än
försköte spegeln. Men man kan på olika sätt utföra
saken mycket lättare.

Man kan t. e. först begagna en monokromatisk
ljuskälla, vars interferensområde är några millimeter.
Så gjorde jag också vid mina första arbeten. Men
man kommer till rätta med problemet med enbart
vitt ljus enligt följande metod.

Man ställer mellan okularet och ögat ett prisma
för direkt visering, vilket sprider ljusskivan i
kikarens brännpunkt till ett spektrum (fig. 8 b). Man ser
nu interferenslinjerna i spektrum också om
fasdifferensen stiger till några tiotal mikroner beroende på
prismats dispersion. Ytterligare har jag framför
objektivet begagnat två vridbara planparallella, lika
tjocka glasskivor, kondensatorer K1 och K2 (fig. 9),
med vilka man kan, genom att vrida dem, ändra
fasskillnaden med ca 1 mm. För att observatorn skall
kunna vrida kompensatorerna, har man givit
kikaren den brutna formen.

illustration placeholder
Fig. 11.
