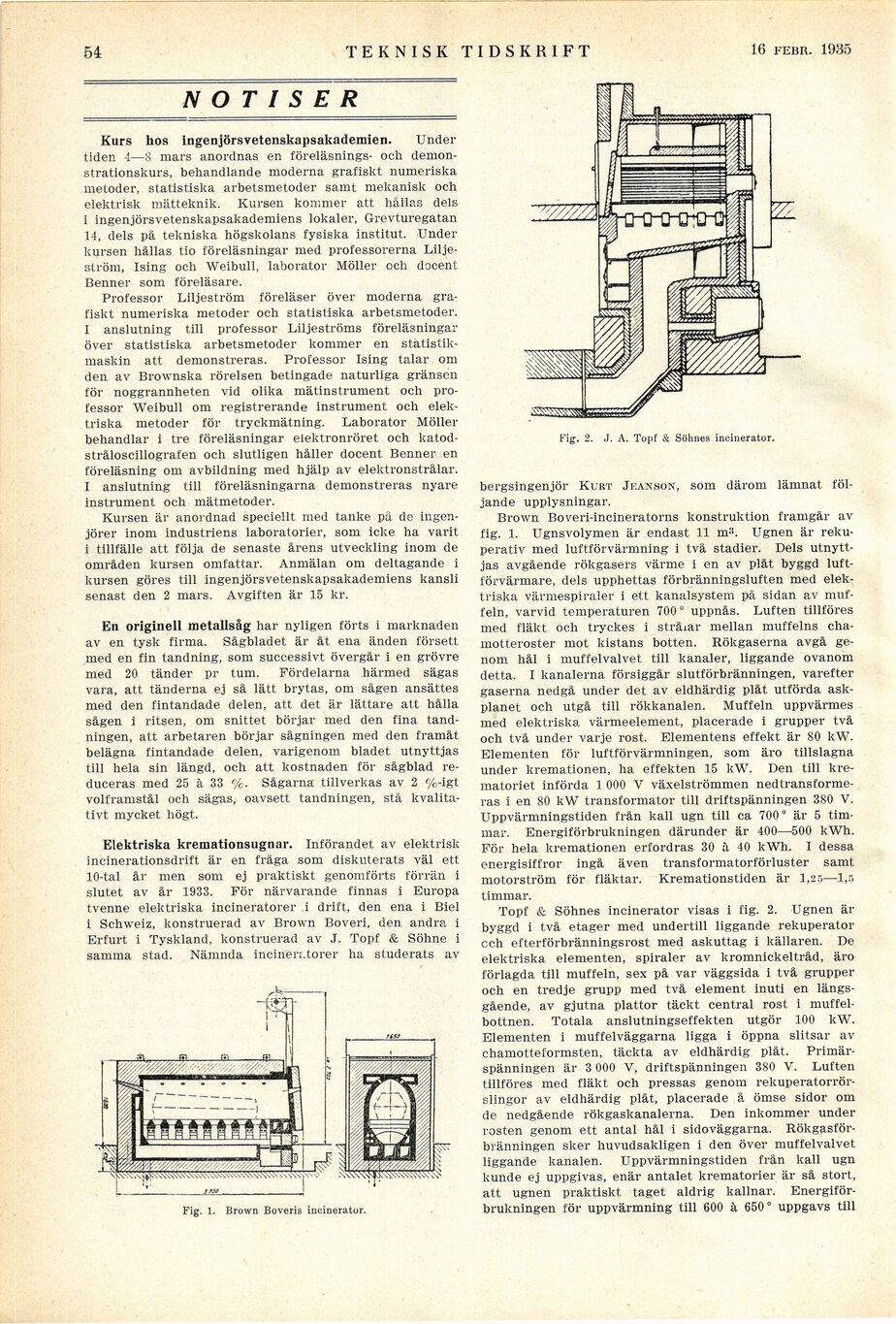

NOTISER

Kurs hos ingenjörsvetenskapsakademien. Under
tiden 4—8 mars anordnas en föreläsnings- och
demonstrationskurs, behandlande moderna grafiskt numeriska
metoder, statistiska arbetsmetoder samt mekanisk och
elektrisk mätteknik. Kursen kommer att hållas dels
i ingenjörsvetenskapsakademiens lokaler, Grevturegatan
14, dels på tekniska högskolans fysiska institut. Under
kursen hållas tio föreläsningar med professorerna
Liljeström, Ising och Weibull, laborator Möller och docent
Benner som föreläsare.

Professor Liljeström föreläser över moderna
grafiskt numeriska metoder och statistiska arbetsmetoder.
I anslutning till professor Liljeströms föreläsningar
över statistiska arbetsmetoder kommer en
statistikmaskin att demonstreras. Professor Ising talar om
den av Brownska rörelsen betingade naturliga gränsen
för noggrannheten vid olika mätinstrument och
professor Weibull om registrerande instrument och
elektriska metoder för tryckmätning. Laborator Möller
behandlar i tre föreläsningar elektronröret och
katodstråloscillografen och slutligen håller docent Benner en
föreläsning om avbildning med hjälp av elektronstrålar.
I anslutning till föreläsningarna demonstreras nyare
instrument och mätmetoder.

Kursen är anordnad speciellt med tanke pä de
ingenjörer inom industriens laboratorier, som icke ha varit
i tillfälle att följa de senaste årens utveckling inom de
områden kursen omfattar. Anmälan om deltagande i
kursen göres till ingenjörsvetenskapsakademiens kansli
senast den 2 mars. Avgiften är 15 kr.

En originell metallsåg har nyligen förts i marknaden
av en tysk firma. Sågbladet är åt ena änden försett
med en fin tandning, som successivt övergår i en grövre
med 20 tänder pr tum. Fördelarna härmed sägas
vara, att tänderna ej så lätt brytas, om sågen ansättes
med den fintandade delen, att det är lättare att hålla
sågen i ritsen, om snittet börjar med den fina
tandningen, att arbetaren börjar sågningen med den framåt
belägna fintandade delen, varigenom bladet utnyttjas
till hela sin längd, och att kostnaden för sågblad
reduceras med 25 à 33 %. Sågarna tillverkas av 2 %-igt
volframstål och sägas, oavsett tandningen, stå
kvalitativt mycket högt.

Elektriska kremationsugnar. Införandet av elektrisk
incinerationsdrift är en fråga som diskuterats väl ett
10-tal år men som ej praktiskt genomförts förrän i
slutet av år 1933. För närvarande finnas i Europa
tvenne elektriska incineratorer i drift, den ena i Biel
i Schweiz, konstruerad av Brown Boveri, den andra i
Erfurt i Tyskland, konstruerad av J. Topf & Söhne i
samma stad. Nämnda incinerLtorer ha studerats av

Fig. 1. Brown Boveris incinerator.

Fig. 2. J. A. Topf & Söhnes incinerator.

bergsingenjör Kurt Jeanson, som därom lämnat
följande upplysningar.

Brown Boveri-incineratorns konstruktion framgår av
fig. 1. Ugnsvolymen är endast 11 m³. Ugnen är
rekuperativ med luftförvärmning i två stadier. Dels
utnyttjas avgående rökgasers värme i en av plåt byggd
luftförvärmare, dels upphettas förbränningsluften med
elektriska värmespiraler i ett kanalsystem på sidan av
muffeln, varvid temperaturen 700 ° uppnås. Luften tillföres
med fläkt och tryckes i stråiar mellan muffelns
chamotteroster mot kistans botten. Rökgaserna avgå
genom hål i muffelvalvet till kanaler, liggande ovanom
detta. I kanalerna försiggår slutförbränningen, varefter
gaserna nedgå under det av eldhärdig plåt utförda
askplanet och utgå till rökkanalen. Muffeln uppvärmes
med elektriska värmeelement, placerade i grupper två
och två under varje rost. Elementens effekt är 80 kW.
Elementen för luftförvärmningen, som äro tillslagna
under kremationen, ha effekten 15 kW. Den till
krematoriet införda 1 000 V växelströmmen
nedtransformeras i en 80 kW transformator till driftspänningen 380 V.
Uppvärmningstiden från kall ugn till ca 700° är 5
timmar. Energiförbrukningen därunder är 400—500 kWh.
För hela kremationen erfordras 30 à 40 kWh. I dessa
energisiffror ingå även transformatorförluster samt
motorström för fläktar. Kremationstiden är 1,25—1,5
timmar.

Topf & Söhnes incinerator visas i fig. 2. Ugnen är
byggd i två etager med undertill liggande rekuperator
och efterförbränningsrost med askuttag i källaren. De
elektriska elementen, spiraler av kromnickeltråd, äro
förlagda till muffeln, sex på var väggsida i två grupper
och en tredje grupp med två element inuti en
längsgående, av gjutna plattor täckt central rost i
muffelbottnen. Totala anslutningseffekten utgör 100 kW.
Elementen i muffelväggarna ligga i öppna slitsar av
chamotteformsten, täckta av eldhärdig plåt.
Primärspänningen är 3 000 V, driftspänningen 380 V. Luften
tillföres med fläkt och pressas genom
rekuperatorrörslingor av eldhärdig plåt, placerade å ömse sidor om
de nedgående rökgaskanalerna. Den inkommer under
rosten genom ett antal hål i sidoväggarna.
Rökgasförbränningen sker huvudsakligen i den över muffelvalvet
liggande kanalen. Uppvärmningstiden från kall ugn
kunde ej uppgivas, enär antalet krematorier är så stort,
att ugnen praktiskt taget aldrig kallnar.
Energiförbrukningen för uppvärmning till 600 à 650° uppgavs till
