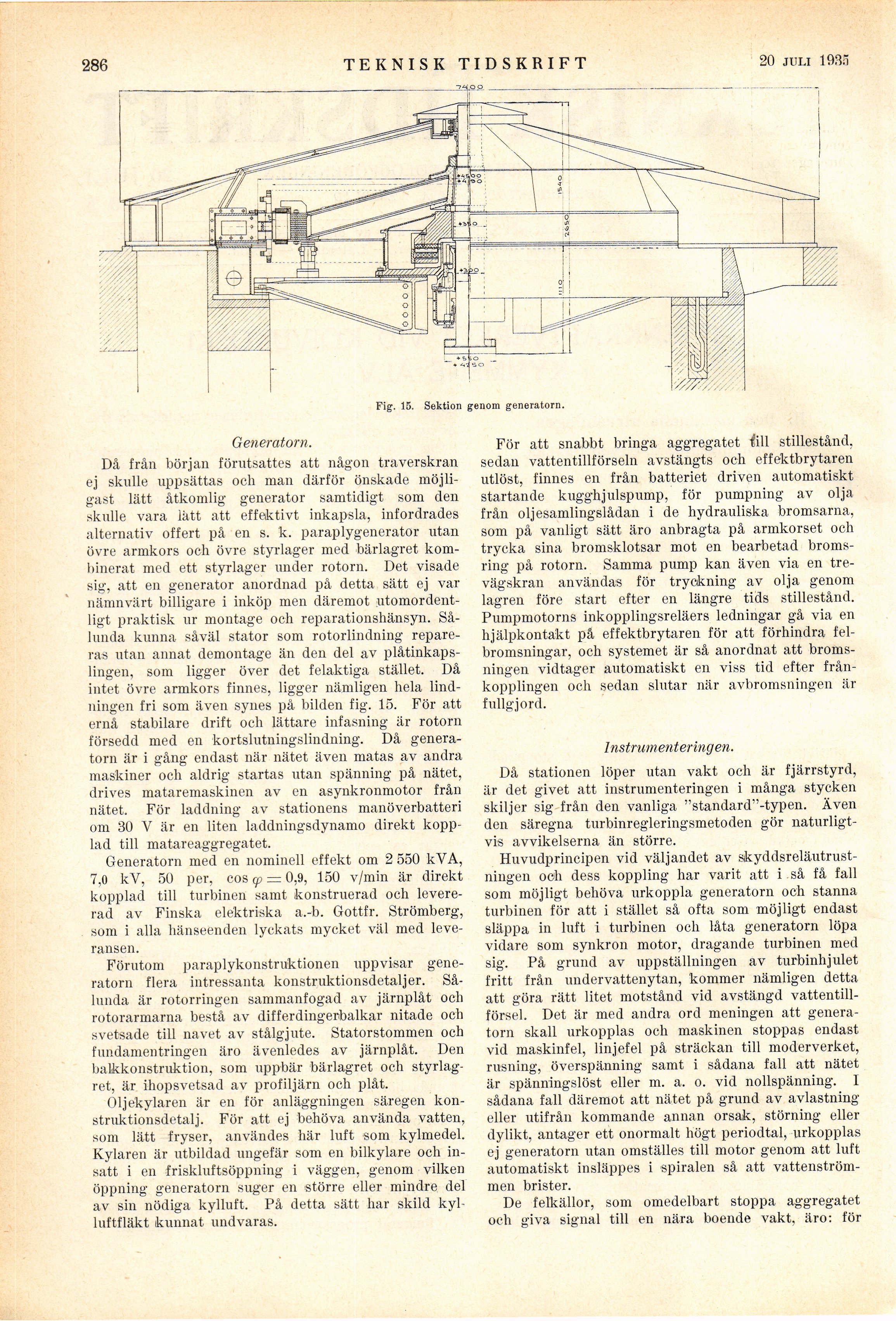

Fig. 15. Sektion genom generatorn.


Generatorn.

Då från början förutsattes att någon traverskran
ej skulle uppsättas och man därför önskade
möjligast lätt åtkomlig generator samtidigt som den
skulle vara lätt att effektivt inkapsla, infordrades
alternativ offert på en s. k. paraplygenerator utan
övre armkors och övre styrlager med bärlagret
kombinerat med ett styrlager under rotorn. Det visade
sig, att en generator anordnad på detta sätt ej var
nämnvärt billigare i inköp men däremot
utomordentligt praktisk ur montage och reparationshänsyn.
Sålunda kunna såväl stator som rotorlindning
repareras utan annat demontage än den del av
plåtinkapslingen, som ligger över det felaktiga stället. Då
intet övre armkors finnes, ligger nämligen hela
lindningen fri som även synes på bilden fig. 15. För att
ernå stabilare drift och lättare infasning är rotorn
försedd med en kortslutningslindning. Då
generatorn är i gång endast när nätet även matas av andra
maskiner och aldrig startas utan spänning på nätet,
drives mataremaskinen av en asynkronmotor från
nätet. För laddning av stationens manöverbatteri
om 30 V är en liten laddningsdynamo direkt
kopplad till matareaggregatet.

Generatorn med en nominell effekt om 2 550 kVA,
7,0 kV, 50 per, cos φ = 0,9, 150 v/min är direkt
kopplad till turbinen samt konstruerad och
levererad av Finska elektriska a.-b. Gottfr. Strömberg,
som i alla hänseenden lyckats mycket väl med
leveransen.

Förutom paraplykonstruktionen uppvisar
generatorn flera intressanta konstruktionsdetaljer.
Sålunda är rotorringen sammanfogad av järnplåt och
rotorarmarna bestå av differdingerbalkar nitade och
svetsade till navet av stålgjute. Statorstommen och
fundamentringen äro ävenledes av järnplåt. Den
balkkonstruktion, som uppbär bärlagret och
styrlagret, är ihopsvetsad av profiljärn och plåt.

Oljekylaren är en för anläggningen säregen
konstruktionsdetalj. För att ej behöva använda vatten,
som lätt fryser, användes här luft som kylmedel.
Kylaren är utbildad ungefär som en bilkylare och
insatt i en friskluftsöppning i väggen, genom vilken
öppning generatorn suger en större eller mindre del
av sin nödiga kylluft. På detta sätt har skild
kylluftfläkt kunnat undvaras.

För att snabbt bringa aggregatet till stillestånd,
sedan vattentillförseln avstängts och effektbrytaren
utlöst, finnes en från batteriet driven automatiskt
startande kugghjulspump, för pumpning av olja
från oljesamlingslådan i de hydrauliska bromsarna,
som på vanligt sätt äro anbragta på armkorset och
trycka sina bromsklotsar mot en bearbetad
bromsring på rotorn. Samma pump kan även via en
trevägskran användas för tryckning av olja genom
lagren före start efter en längre tids stillestånd.
Pumpmotorns inkopplingsreläers ledningar gå via en
hjälpkontakt på effektbrytaren för att förhindra
felbromsningar, och systemet är så anordnat att
bromsningen vidtager automatiskt en viss tid efter
frånkopplingen och sedan slutar när avbromsningen är
fullgjord.

Instrumenteringen.

Då stationen löper utan vakt och är fjärrstyrd,
är det givet att instrumenteringen i många stycken
skiljer sig från den vanliga "standard"-typen. Även
den säregna turbinregleringsmetoden gör
naturligtvis avvikelserna än större.

Huvudprincipen vid väljandet av
skyddsreläutrustningen och dess koppling har varit att i så få fall
som möjligt behöva urkoppla generatorn och stanna
turbinen för att i stället så ofta som möjligt endast
släppa in luft i turbinen och låta generatorn löpa
vidare som synkron motor, dragande turbinen med
sig. På grund av uppställningen av turbinhjulet
fritt från undervattenytan, kommer nämligen detta
att göra rätt litet motstånd vid avstängd
vattentillförsel. Det är med andra ord meningen att
generatorn skall urkopplas och maskinen stoppas endast
vid maskinfel, linjefel på sträckan till moderverket,
rusning, överspänning samt i sådana fall att nätet
är spänningslöst eller m. a. o. vid nollspänning. I
sådana fall däremot att nätet på grund av avlastning
eller utifrån kommande annan orsak, störning eller
dylikt, antager ett onormalt högt periodtal, urkopplas
ej generatorn utan omställes till motor genom att luft
automatiskt insläppes i spiralen så att
vattenströmmen brister.

De felkällor, som omedelbart stoppa aggregatet
och giva signal till en nära boende vakt, äro: för
