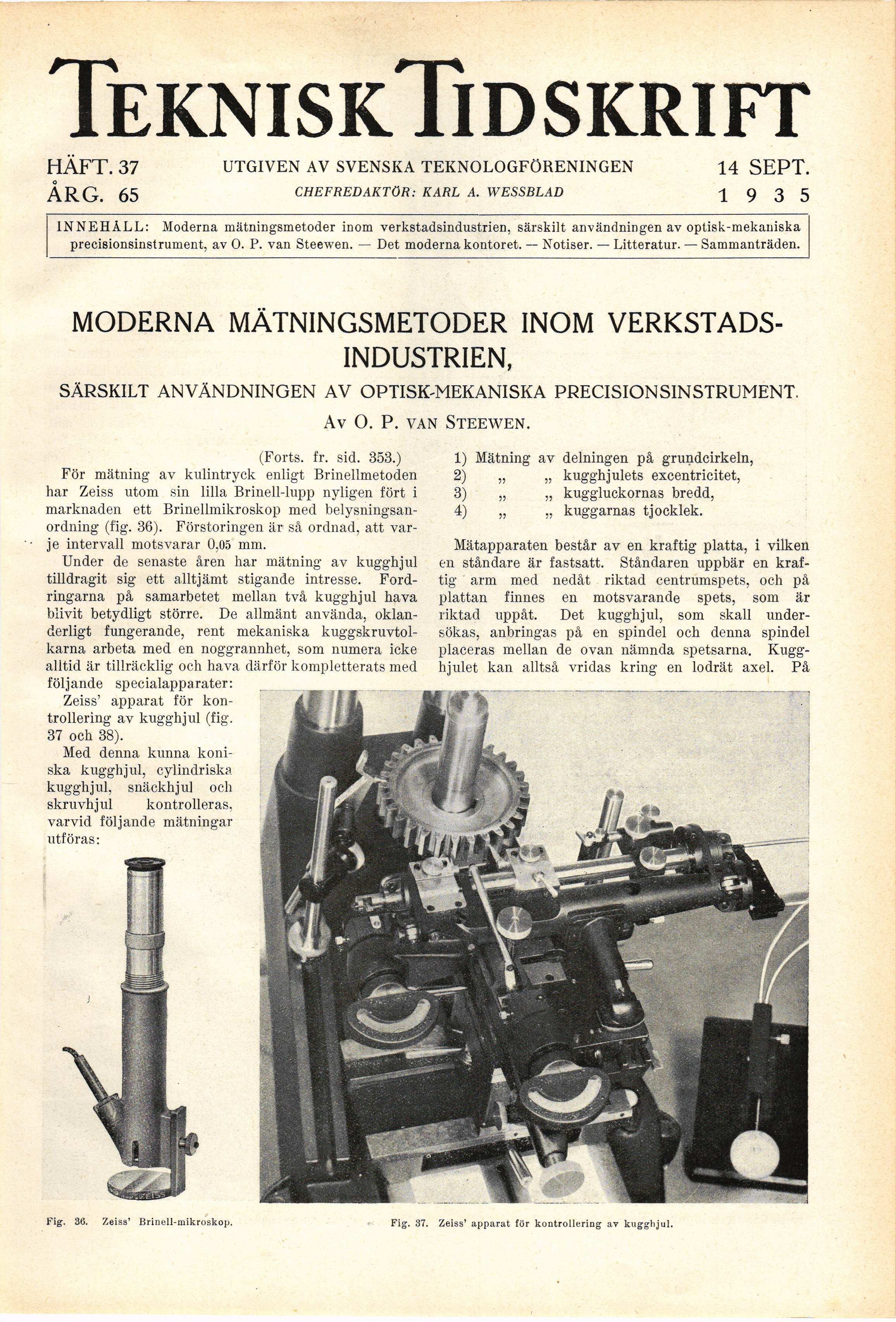

TekniskTidskrift
HÄFT. 37 utgiven av svenska teknologföreningen 14 SEPT.
ÅRG. 65 CHEFREDAKTÖR: KARL A. WESSBLAD 19 3 5
innehåll: Moderna mätningsmetoder inom verkstadsindustrien, särskilt användningen av optisk-mekaniska
precisionsinstrument, av O. P. van Steewen. — Det moderna kontoret. — Notiser. — Litteratur. — Sammanträden.
MODERNA MÄTNINGSMETODER INOM
VERKSTADSINDUSTRIEN,
SÄRSKILT ANVÄNDNINGEN AV OPTISK-MEKANISKA PRECISIONSINSTRUMENT.
Av O. P. van Steewen.
(Forts. fr. sid. 353.)
För mätning av kulintryck enligt Brinellmetoden
har Zeiss utom sin lilla Brinell-lupp nyligen fört i
marknaden ett Brinellmikroskop med
belysningsanordning (fig. 36). Förstoringen är så ordnad, att
varje intervall motsvarar 0,05 mm.
Under de senaste åren har mätning av kugghjul
tilldragit sig ett alltjämt stigande intresse.
Fordringarna på samarbetet mellan två kugghjul hava
blivit betydligt större. De allmänt använda,
oklanderligt fungerande, rent mekaniska
kuggskruvtol-karna arbeta med en noggrannhet, som numera icke
alltid är tillräcklig och hava därför kompletterats med
följande specialapparater:
Zeiss’ apparat för
kontrollering av kugghjul (fig.
37 och 38).
Med denna kunna
koniska kugghjul, cylindriska
kugghjul, snäckhjul och
skruvhjul kontrolleras,
varvid följande mätningar
utföras:
1) Mätning av delningen på grundcirkeln,
2) „ „ kugghjulets excentricitet,
3) „ „ kuggluckornas bredd,
4) „ „ kuggarnas tjocklek.
Mätapparaten består av en kraftig platta, i vilken
en ståndare är fastsatt. Ståndaren uppbär en
kraftig arm med nedåt riktad centrumspets, och på
plattan finnes en motsvarande spets, som är
riktad uppåt. Det kugghjul, som skall
undersökas, anbringas på en spindel och denna spindel
placeras mellan de ovan nämnda spetsarna.
Kugghjulet kan alltså vridas kring en lodrät axel. På
Fig. 36. Zeiss’ Brinell-mikroskop.
Fig. 37. Zeiss’ apparat för kontrollering av kugghjul.
