358
TEKNISK TIDSKRIFT
"27 april 1935

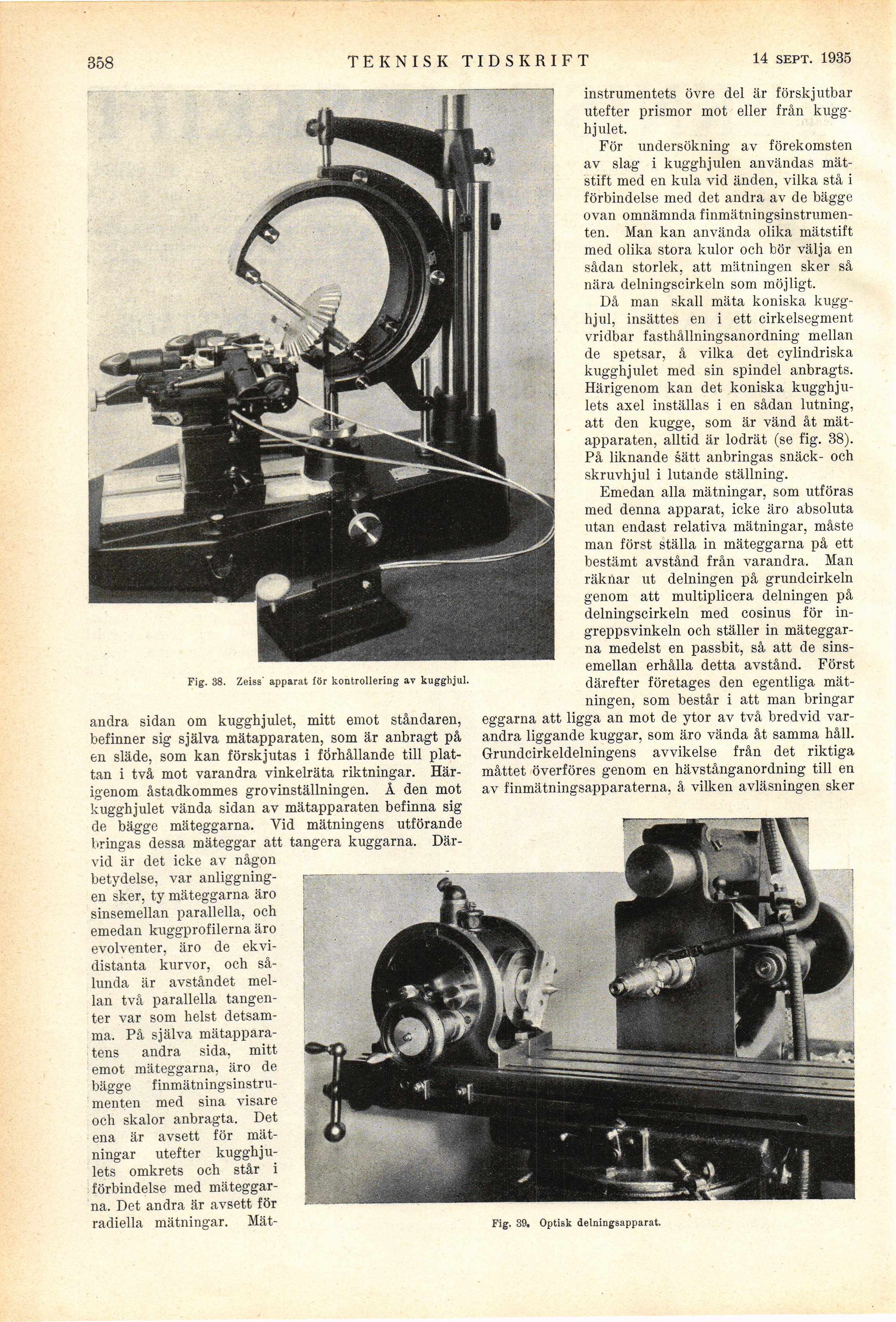

Fig. 38. Zeiss’ apparat {Or kontrollering av kugghjul.
andra sidan om kugghjulet, mitt emot ståndaren,
befinner sig själva mätapparaten, som är anbragt på
en släde, som kan förskjutas i förhållande till
plattan i två mot varandra vinkelräta riktningar.
Härigenom åstadkommes grovinställningen. Å den mot
kugghjulet vända sidan av mätapparaten befinna sig
de bägge mäteggarna, Vid mätningens utförande
bringas dessa mäteggar att tangera kuggarna.
Därvid är det icke av någon
betydelse, var
anliggningen sker, ty mäteggarna äro
sinsemellan parallella, och
emedan kuggprofilerna äro
evolventer, äro de
ekvi-distanta kurvor, och
sålunda är avståndet
mellan två parallella
tangenter var som helst
detsamma. På själva
mätappara-tens andra sida, mitt
emot mäteggarna, äro de
bägge
finmätningsinstru-menten med sina visare
och skalor anbragta. Det
ena är avsett för
mätningar utefter
kugghjulets omkrets och står i
förbindelse med
mäteggarna. Det andra är avsett för
radiella mätningar. Mät-
instrumentets övre del är förskjutbar
utefter prismor mot eller från
kugghjulet.
För undersökning av förekomsten
av slag i kugghjulen användas
mätstift med en kula vid änden, vilka stå i
förbindelse med det andra av de bägge
ovan omnämnda
finmätningsinstrumen-ten. Man kan använda olika mätstift
med olika stora kulor och bör välja en
sådan storlek, att mätningen sker så
nära delningscirkeln som möjligt.
Då man skall mäta koniska
kugghjul, insättes en i ett cirkelsegment
vridbar fasthållningsanordning mellan
de spetsar, å vilka det cylindriska
kugghjulet med sin spindel anbragts.
Härigenom kan det koniska
kugghjulets axel inställas i en sådan lutning,
att den kugge, som är vänd åt
mätapparaten, alltid är lodrät (se fig. 38).
På liknande sätt anbringas snäck- och
skruvhjul i lutande ställning.
Emedan alla mätningar, som utföras
med denna apparat, icke äro absoluta
utan endast relativa mätningar, måste
man först ställa in mäteggarna på ett
bestämt avstånd från varandra. Man
räknar ut delningen på grundcirkeln
genom att multiplicera delningen på
delningscirkeln med cosinus för
ingreppsvinkeln och ställer in
mäteggarna medelst en passbit, så att de
sinsemellan erhålla detta avstånd. Först
därefter företages den egentliga
mätningen, som består i att man bringar
eggarna att ligga an mot de ytor av två bredvid
varandra liggande kuggar, som äro vända åt samma håll.
Grundcirkeldelningens avvikelse från det riktiga
måttet överföres genom en hävstånganordning till en
av finmätningsapparaterna, å vilken avläsningen sker
Fig. 39, Optisk delningsapparat.
