860
TEKNISK TIDSKRIFT
"27 april 1935

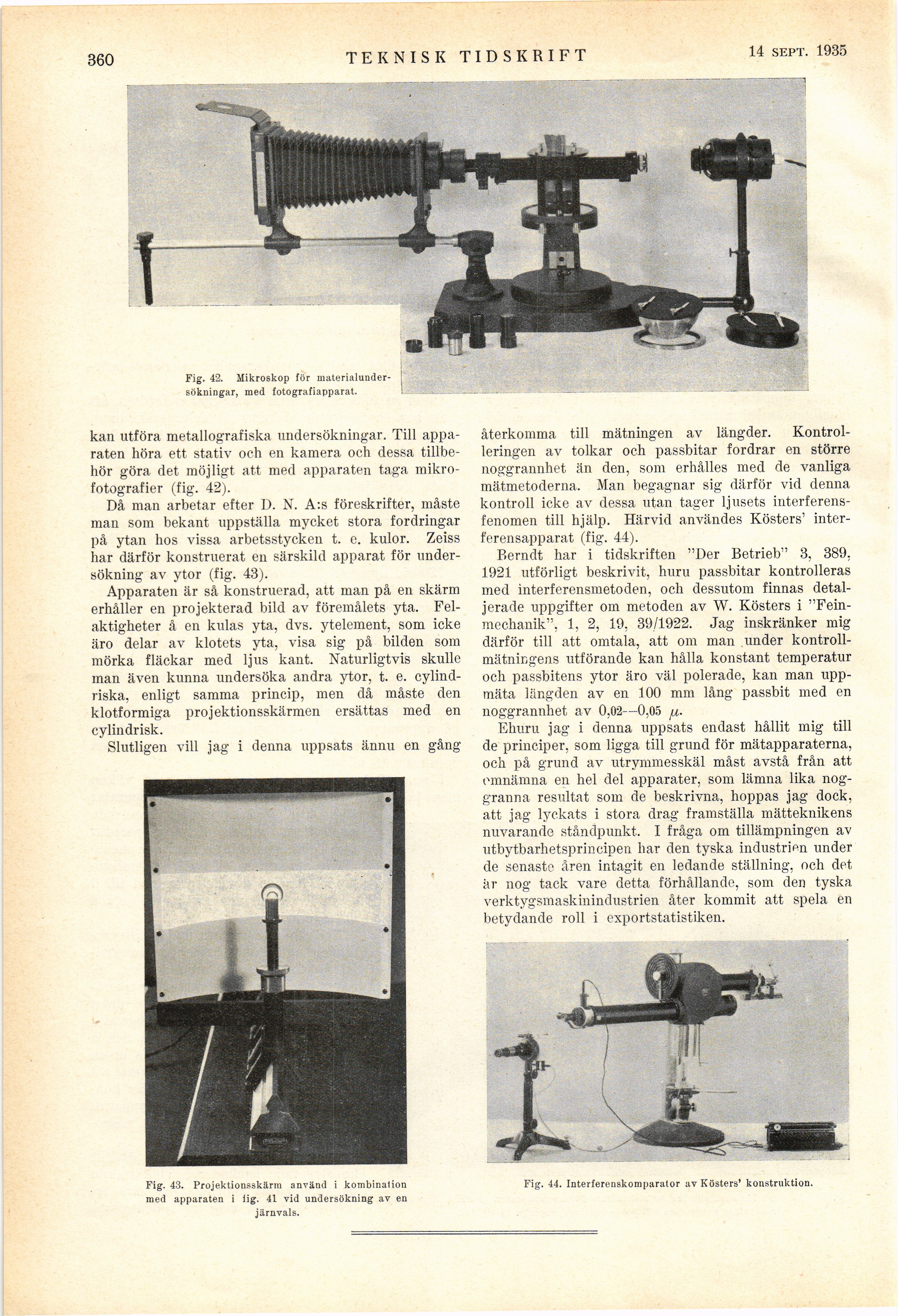

Fig. 42. Mikroskop för
materialundersökningar, med fotografiapparat.
kan utföra metallografiska undersökningar. Till
apparaten höra ett stativ och en kamera och dessa
tillbehör göra det möjligt att med apparaten taga
mikrofotografier (fig. 42).
Då man arbetar efter D. N. A:s föreskrifter, måste
man som bekant uppställa mycket stora fordringar
på ytan hos vissa arbetsstycken t. e. kulor. Zeiss
har därför konstruerat en särskild apparat för
undersökning av ytor (fig. 43).
Apparaten är så konstruerad, att man på en skärm
erhåller en projekterad bild av föremålets yta.
Felaktigheter å en kulas yta, dvs. ytelement, som icke
äro delar av klotets yta, visa sig på bilden som
mörka fläckar med ljus kant. Naturligtvis skulle
man även kunna undersöka andra ytor, t. e.
cylindriska, enligt samma princip, men då måste den
klotformiga projektionsskärmen ersättas med en
cylindrisk.
Slutligen vill jag i denna uppsats ännu en gång
återkomma till mätningen av längder.
Kontrolleringen av tolkar och passbitar fordrar en större
noggrannhet än den, som erhålles med de vanliga
mätmetoderna. Man begagnar sig därför vid denna
kontroll icke av dessa utan tager ljusets
interferensfenomen till hjälp. Härvid användes Kösters’
inter-ferensapparat (fig. 44).
Berndt har i tidskriften "Der Betrieb" 3, 389,
1921 utförligt beskrivit, huru passbitar kontrolleras
med interferensmetoden, och dessutom finnas
detaljerade uppgifter om metoden av W. Kösters i
"Fein-mechanik", 1, 2, 19, 39/1922. Jag inskränker mig
därför till att omtala, att om man under
kontrollmätningens utförande kan hålla konstant temperatur
och passbitens ytor äro väl polerade, kan man
uppmäta längden av en 100 mm lång passbit med en
noggrannhet av 0,02—0,05 ju-
Ehuru jag i denna uppsats endast hållit mig till
de principer, som ligga till grund för mätapparaterna,
och på grund av utrymmesskäl måst avstå från att
omnämna en hel del apparater, som lämna lika
noggranna resultat som de beskrivna, hoppas jag dock,
att jag lyckats i stora drag framställa mätteknikens
nuvarande ståndpunkt. I fråga om tillämpningen av
utbytbarhetsprincipen har den tyska industrien under
de senaste åren intagit en ledande ställning, och det,
är nog tack vare detta förhållande, som den tyska
verktygsmaskinindustrien åter kommit att spela en
betydande roll i exportstatistiken.
Fig. 43. Projektionsskärm använd i kombination
med apparaten i iig. 41 vid undersökning av en
järnvals.
Fig. 44. Interferenskomparator av Kösters’ konstruktion.
