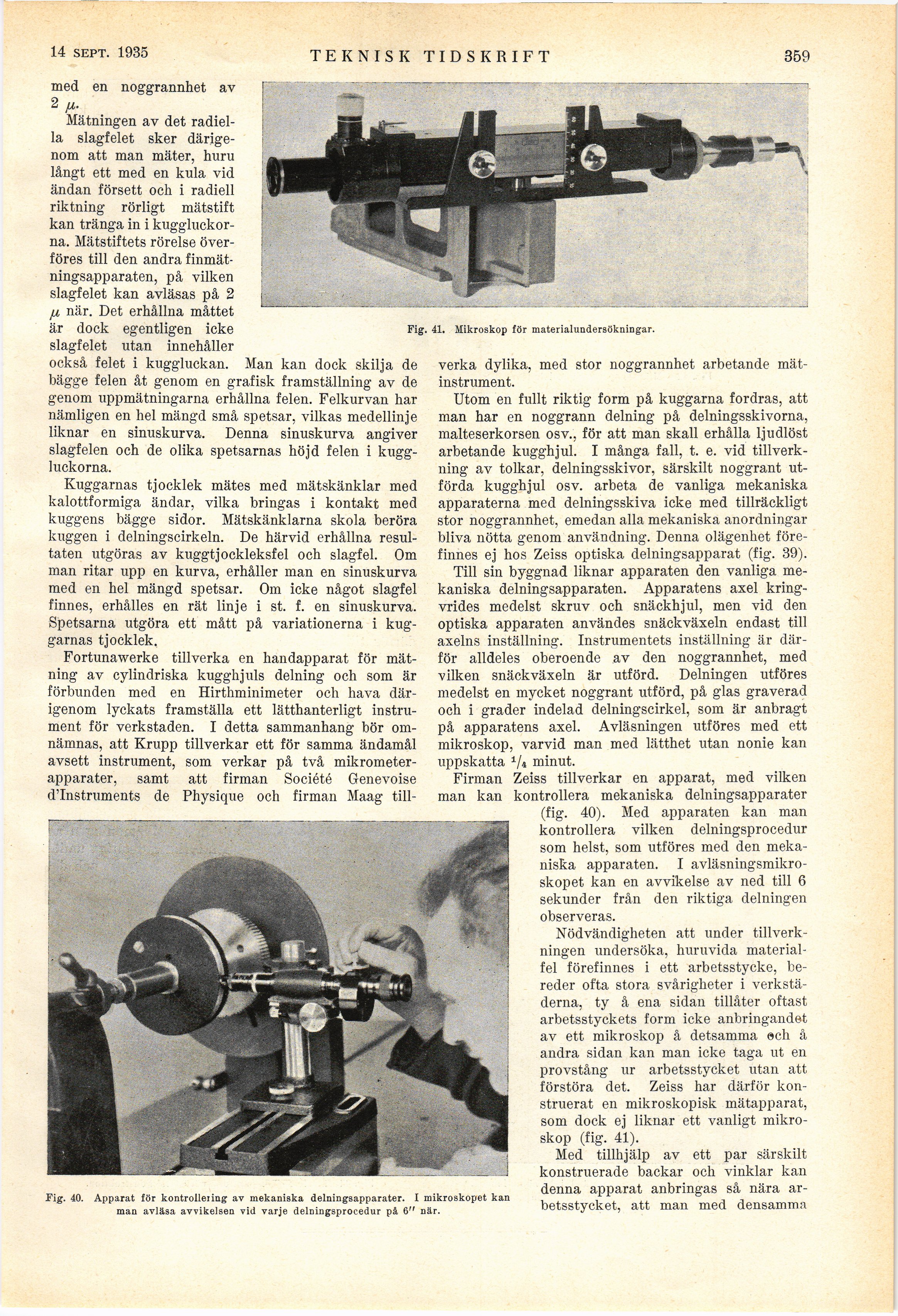

14 sept. 1935 TEKNISK TIDSKRIFT 359
med en noggrannhet av
2 p.
Mätningen av det
radiella slagfelet sker
därigenom att man mäter, huru
långt ett med en kula vid
ändan försett och i radiell
riktning rörligt mätstift
kan tränga in i
kuggluckor-na. Mätstiftets rörelse
överföres till den andra
finmät-ningsapparaten, på vilken
slagfelet kan avläsas på 2
/j, när. Det erhållna måttet
är dock egentligen icke
slagfelet utan innehåller
också felet i kuggluckan. Man kan dock skilja de
bägge felen åt genom en grafisk framställning av de
genom uppmätningarna erhållna felen. Felkurvan har
nämligen en hel mängd små spetsar, vilkas medellinje
liknar en sinuskurva. Denna sinuskurva angiver
slagfelen och de olika spetsarnas höjd felen i
kugg-luckorna.
Kuggarnas tjocklek mätes med mätskänklar med
kalottformiga ändar, vilka bringas i kontakt med
kuggens bägge sidor. Mätskänklarna skola beröra
kuggen i delningscirkeln. De härvid erhållna
resultaten utgöras av kuggtjockleksfel och slagfel. Om
man ritar upp en kurva, erhåller man en sinuskurva
med en hel mängd spetsar. Om icke något slagfel
finnes, erhålles en rät linje i st. f. en sinuskurva.
Spetsarna utgöra ett mått på variationerna i
kuggarnas tjocklek.
Fortunawerke tillverka en handapparat för
mätning av cylindriska kugghjuls delning och som är
förbunden med en Hirthminimeter och hava
därigenom lyckats framställa ett lätthanterligt
instrument för verkstaden. I detta sammanhang bör
omnämnas, att Krupp tillverkar ett för samma ändamål
avsett instrument, som verkar på två
mikrometerapparater, samt att firman Société Genevoise
dTnstruments de Physique och firman Maag till-
Fig. 40. Apparat för kontrollering av mekaniska delningsapparater. I mikroskopet kan
man avläsa avvikelsen vid varje delningsprocedur på 6" när.
Fig. 41. Mikroskop för materialundersökningar.
verka dylika, med stor noggrannhet arbetande
mätinstrument.
Utom en fullt riktig form på kuggarna fordras, att
man har en noggrann delning på delningsskivorna,
malteserkorsen osv., för att man skall erhålla ljudlöst
arbetande kugghjul. I många fall, t. e. vid
tillverkning av tolkar, delningsskivor, särskilt noggrant
utförda kugghjul osv. arbeta de vanliga mekaniska
apparaterna med delningsskiva icke med tillräckligt
stor noggrannhet, emedan alla mekaniska anordningar
bliva nötta genom användning. Denna olägenhet
förefinnes ej hos Zeiss optiska delningsapparat (fig. 39).
Till sin byggnad liknar apparaten den vanliga
mekaniska delningsapparaten. Apparatens axel
kringvrides medelst skruv och snäckhjul, men vid den
optiska apparaten användes snäckväxeln endast till
axelns inställning. Instrumentets inställning är
därför alldeles oberoende av den noggrannhet, med
vilken snäckväxeln är utförd. Delningen utföres
medelst en mycket noggrant utförd, på glas graverad
och i grader indelad delningscirkel, som är anbragt
på apparatens axel. Avläsningen utföres med ett
mikroskop, varvid man med lätthet utan nonie kan
uppskatta 1/4 minut.
Firman Zeiss tillverkar en apparat, med vilken
man kan kontrollera mekaniska delningsapparater
(fig. 40). Med apparaten kan man
kontrollera vilken delningsprocedur
som helst, som utföres med den
mekaniska apparaten. I
avläsningsmikro-skopet kan en avvikelse av ned till 6
sekunder från den riktiga delningen
observeras.
Nödvändigheten att under
tillverkningen undersöka, huruvida
materialfel förefinnes i ett arbetsstycke,
bereder ofta stora svårigheter i
verkstäderna, ty å ena sidan tillåter oftast
arbetsstyckets form icke anbringandet
av ett mikroskop å detsamma øch å
andra sidan kan man icke taga ut en
provstång ur arbetsstycket utan att
förstöra det. Zeiss har därför
konstruerat en mikroskopisk mätapparat,
som dock ej liknar ett vanligt
mikroskop (fig. 41).
Med tillhjälp av ett par särskilt
konstruerade backar och vinklar kan
denna apparat anbringas så nära
arbetsstycket, att man med densamma
