- Project Runeberg -  Teknisk Tidskrift / 1935. Allmänna avdelningen /
521

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Häfte 52. 28 dec. 1935 - Notiser - Saltavlagringar i högtrycksturbiner, av s. - 50 år fyller i år den kända slipmedelsfirman Norton Company, av s. - Litteratur - Anmälan: Répertoire international des centres de documentation chimique, av F. H. S.

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

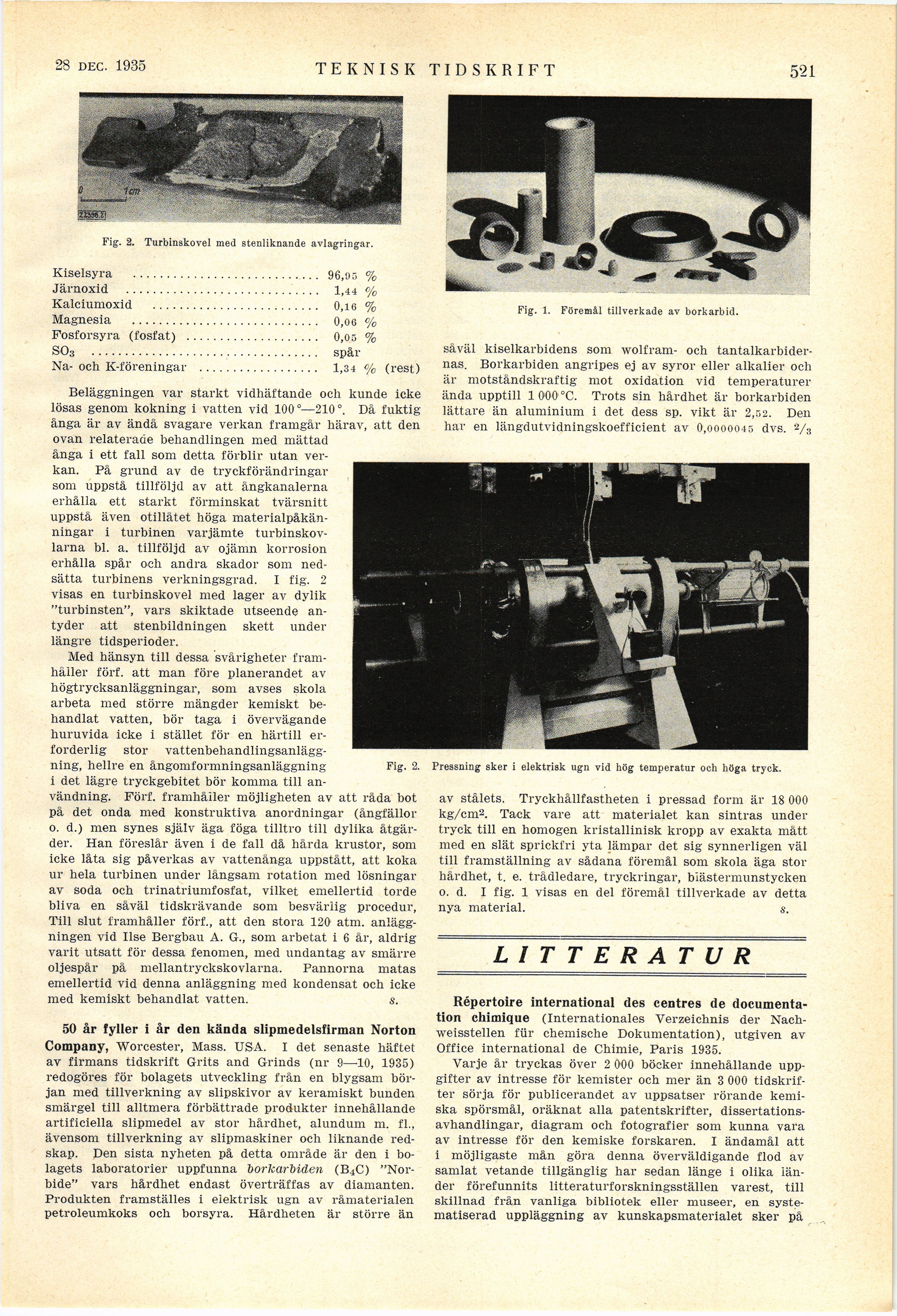

21 sept. 1935

TEKNISK TIDSKRIFT

521

Fig. 1. Föremål tillverkade av borkarbid.

Fig. 2. Turbinskovel med stenliknande avlagringar.

Kiselsyra ........................................................96,95 %

Järnoxid ..........................................................1,44 %

Kalciumoxid ..................................................0,16 %

Magnesia ........................................................0,06 %

Fosforsyra (fosfat) ........................................0,05 %

S03 ....................................................................spår

Na- och K-föreningar ....................................1,34 % (rest)

Beläggningen var starkt vidhäftande och kunde icke
lösas genom kokning i vatten vid 100°—210°. Då fuktig
ånga är av ändå svagare verkan framgår härav, att den
ovan relaterade behandlingen med mättad
ånga i ett fall som detta förblir utan
verkan. På grund av de tryckförändringar
som uppstå tillföljd av att ångkanalerna
erhålla ett starkt förminskat tvärsnitt
uppstå även otillåtet höga
materialpåkänningar i turbinen varjämte
turbinskovlarna bl. a. tillföljd av ojämn korrosion
erhålla spår och andra skador som
nedsätta turbinens verkningsgrad. I fig. 2
visas en turbinskovel med lager av dylik
"turbinsten", vars skiktade utseende
antyder att stenbildningen skett under
längre tidsperioder.

Med hänsyn till dessa svårigheter
framhåller förf. att man före planerandet av
högtrycksanläggningar, som avses skola
arbeta med större mängder kemiskt
behandlat vatten, bör taga i övervägande
huruvida icke i stället för en härtill
erforderlig stor
vattenbehandlingsanlägg-ning, hellre en ångomformningsanläggning
i det lägre tryckgebitet bör komma till
användning. Förf. framhåller möjligheten av att råda bot
på det onda med konstruktiva anordningar (ångfällor
o. d.) men synes själv äga föga tilltro till dylika
åtgärder. Han föreslår även i de fall då hårda krustor, som
icke låta sig påverkas av vattenånga uppstått, att koka
ur hela turbinen under långsam rotation med lösningar
av soda och trinatriumfosfat, vilket emellertid torde
bliva en såväl tidskrävande som besvärlig procedur,
Till slut framhåller förf., att den stora 120 atm.
anläggningen vid lise Bergbau A. G., som arbetat i 6 år, aldrig
varit utsatt för dessa fenomen, med undantag av smärre
oljespår på mellantryckskovlarna. Pannorna matas
emellertid vid denna anläggning med kondensat och icke
med kemiskt behandlat vatten. s.

50 år fyller i år den kända slipmedelsfirman Norton
Company, Worcester, Mass. USA. I det senaste häftet
av firmans tidskrift Grits and Grinds (nr 9—10, 1935)
redogöres för bolagets utveckling från en blygsam
början med tillverkning av slipskivor av keramiskt bunden
smärgel till alltmera förbättrade produkter innehållande
artificiella slipmedel av stor hårdhet, alundum m. fi.,
ävensom tillverkning av slipmaskiner och liknande
redskap. Den sista nyheten på detta område är den i
bolagets laboratorier uppfunna BorkarMden (B4C)
"Nor-bide" vars hårdhet endast överträffas av diamanten.
Produkten framställes i elektrisk ugn av råmaterialen
petroleumkoks och borsyra. Hårdheten är större än

såväl kiselkarbidens som wolfram- och
tantalkarbider-nas. Borkarbiden angripes ej av syror eller alkalier och
är motståndskraftig mot oxidation vid temperaturer
ända upptill 1 000°C. Trots sin hårdhet är borkarbiden
lättare än aluminium i det dess sp. vikt är 2,52. Den
har en längdutvidningskoefficient av 0,0000045 dvs. 2/a

Fig. 2. Pressning sker i elektrisk ugn vid hög temperatur och höga tryck.

av stålets. Tryckhållfastheten i pressad form är 18 000
kg/cm2. Tack vare att materialet kan sintras under
tryck till en homogen kristallinisk kropp av exakta mått
med en slät sprickfri yta lämpar det sig synnerligen väl
till framställning av sådana föremål som skola äga stor
hårdhet, t. e. trådledare, tryckringar, blästermunstycken
o. d. I fig. 1 visas en del föremål tillverkade av detta
nya material. s.

LITTERATUR

Répertoire international des centres de
documenta-tion chimique (Internationales Verzeichnis der
Nach-weisstellen für chemische Dokumentation), utgiven av
Office international de Chimie, Paris 1935.

Varje år tryckas över 2 000 böcker innehållande
uppgifter av intresse för kemister och mer än 3 000
tidskrifter sörja för publicerandet av uppsatser rörande
kemiska spörsmål, oräknat alla patentskrifter,
dissertationsavhandlingar, diagram och fotografier som kunna vara
av intresse för den kemiske forskaren. I ändamål att
i möjligaste mån göra denna överväldigande flod av
samlat vetande tillgänglig har sedan länge i olika
iän-der förefunnits litteraturforskningsställen varest, till
skillnad från vanliga bibliotek eller museer, en
systematiserad uppläggning av kunskapsmaterialet sker på

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Fri Oct 18 15:31:12 2024 (aronsson) (download) << Previous Next >>
https://runeberg.org/tektid/1935a/0531.html

Valid HTML 4.0! All our files are DRM-free
