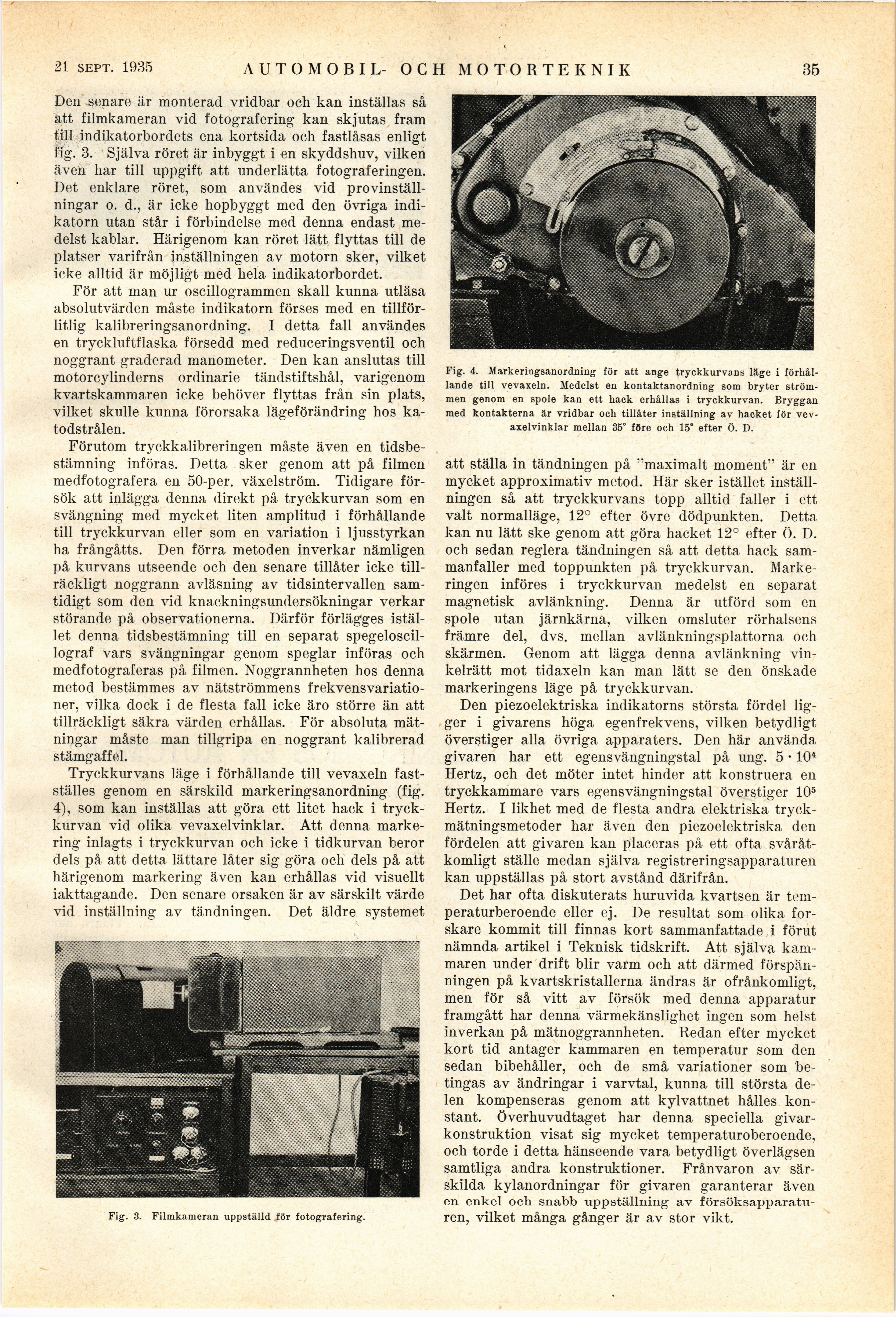

21 sept. 1935
AUTOMOBIL- OCH MOTORTEKNIK
35
Den senare är monterad vridbar och kan inställas så
att filmkameran vid fotografering kan skjutas fram
till indikatorbordets ena kortsida och fastlåsas enligt
fig. 3. Själva röret är inbyggt i en skyddshuv, vilken
även har till uppgift att underlätta fotograferingen.
Det enklare röret, som användes vid
provinställningar o. d., är icke hopbyggt med den övriga
indikatorn utan står i förbindelse med denna endast
medelst kablar. Härigenom kan röret lätt flyttas till de
platser varifrån inställningen av motorn sker, vilket
icke alltid är möjligt med hela indikatorbordet.
För att man ur oscillogrammen skall kunna utläsa
absolutvärden måste indikatorn förses med en
tillförlitlig kalibreringsanordning. I detta fall användes
en tryckluftflaska försedd med reduceringsventil och
noggrant graderad manometer. Den kan anslutas till
motorcylinderns ordinarie tändstiftshål, varigenom
kvartskammaren icke behöver flyttas från sin plats,
vilket skulle kunna förorsaka lägeförändring hos
ka-todstrålen.
Förutom tryckkalibreringen måste även en
tidsbestämning införas. Detta sker genom att på filmen
medfotografera en 50-per. växelström. Tidigare
försök att inlägga denna direkt på tryckkurvan som en
svängning med mycket liten amplitud i förhållande
till tryckkurvan eller som en variation i ljusstyrkan
ha frångåtts. Den förra metoden inverkar nämligen
på kurvans utseende och den senare tillåter icke
tillräckligt noggrann avläsning av tidsintervallen
samtidigt som den vid knackningsundersökningar verkar
störande på observationerna. Därför förlägges
istället denna tidsbestämning till en separat
spegeloscil-lograf vars svängningar genom speglar införas och
medfotograferas på filmen. Noggrannheten hos denna
metod bestämmes av nätströmmens
frekvensvariationer, vilka dock i de flesta fall icke äro större än att
tillräckligt säkra värden erhållas. För absoluta
mätningar måste man tillgripa en noggrant kalibrerad
stämgaffel.
Tryckkurvans läge i förhållande till vevaxeln
fastställes genom en särskild markeringsanordning (fig.
4), som kan inställas att göra ett litet hack i
tryckkurvan vid olika vevaxelvinklar. Att denna
markering inlagts i tryckkurvan och icke i tidkurvan beror
dels på att detta lättare låter sig göra och dels på att
härigenom markering även kan erhållas vid visuellt
iakttagande. Den senare orsaken är av särskilt värde
vid inställning av tändningen. Det äldre systemet
Fig. 3. Filmkameran uppställd för fotografering.
Fig. 4. Markeringsanordning för att ånge tryckkurvans läge i
förhållande till vevaxeln. Medelst en kontaktanordning som bryter
strömmen genom en spole kan ett hack erhållas i tryckkurvan. Bryggan
med kontakterna är vridbar och tillåter inställning av hacket för
vevaxelvinklar mellan 35° före och 15° efter Ö. D.
att ställa in tändningen på "maximalt moment" är en
mycket approximativ metod. Här sker istället
inställningen så att tryckkurvans topp alltid faller i ett
valt normalläge, 12° efter övre dödpunkten. Detta
kan nu lätt ske genom att göra hacket 12° efter Ö. D.
och sedan reglera tändningen så att detta hack
sammanfaller med toppunkten på tryckkurvan.
Markeringen införes i tryckkurvan medelst en separat
magnetisk avlänkning. Denna är utförd som en
spole utan järnkärna, vilken omsluter rörhalsens
främre del, dvs. mellan avlänkningsplattorna och
skärmen. Genom att lägga denna avlänkning
vinkelrätt mot tidaxeln kan man lätt se den önskade
markeringens läge på tryckkurvan.
Den piezoelektriska indikatorns största fördel
ligger i givarens höga egenfrekvens, vilken betydligt
överstiger alla övriga apparaters. Den här använda
givaren har ett egensvängningstal på ung. 5 • 104
Hertz, och det möter intet hinder att konstruera en
tryckkammare vars egensvängningstal överstiger 105
Hertz. I likhet med de flesta andra elektriska
tryckmätningsmetoder har även den piezoelektriska den
fördelen att givaren kan placeras på ett ofta
svåråtkomligt ställe medan själva registreringsapparaturen
kan uppställas på stort avstånd därifrån.
Det har ofta diskuterats huruvida kvartsen är
temperaturberoende eller ej. De resultat som olika
forskare kommit till finnas kort sammanfattade i förut
nämnda artikel i Teknisk tidskrift. Att själva
kammaren under drift blir varm och att därmed
förspänningen på kvartskristallerna ändras är ofrånkomligt,
men för så vitt av försök med denna apparatur
framgått har denna värmekänslighet ingen som helst
inverkan på mätnoggrannheten. Redan efter mycket
kort tid antager kammaren en temperatur som den
sedan bibehåller, och de små variationer som
betingas av ändringar i varvtal, kunna till största
delen kompenseras genom att kylvattnet hålles
konstant. överhuvudtaget har denna speciella
givarkonstruktion visat sig mycket temperaturoberoende,
och torde i detta hänseende vara betydligt överlägsen
samtliga andra konstruktioner. Frånvaron av
särskilda kylanordningar för givaren garanterar även
en enkel och snabb ttppställning av
försöksapparatu-ren, vilket många gånger är av stor vikt.
