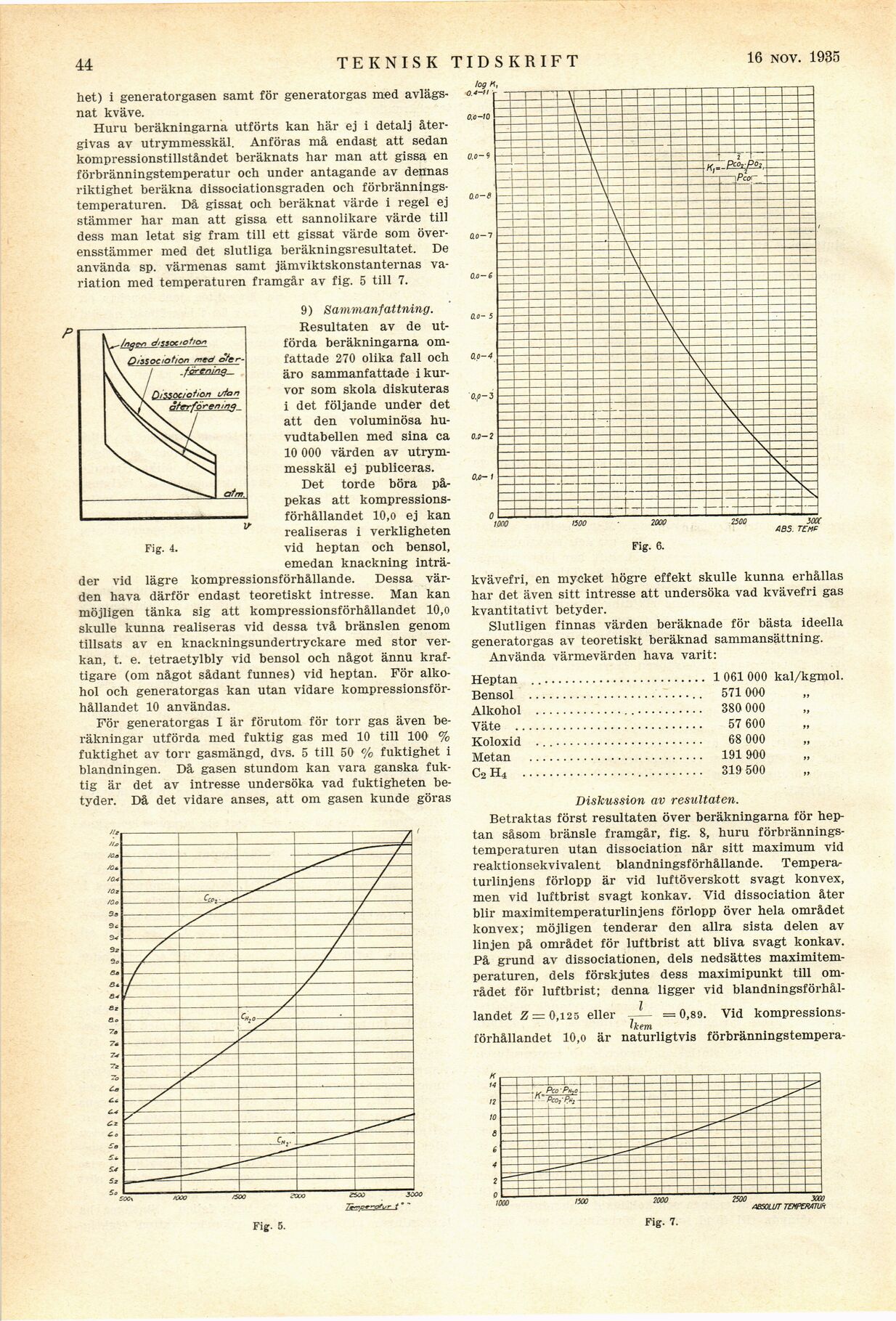

44
TEKNISK TIDSKRIFT
16 nov. 1935
Fig. 15.
kvävefri, en mycket högre effekt skulle kunna erhållas
har det även sitt intresse att undersöka vad kvävefri gas
kvantitativt betyder.
Slutligen finnas värden beräknade för bästa ideella
generatorgas av teoretiskt beräknad sammansättning.
Använda värmevärden hava varit:
Heptan .......................... 1 061 000 kal/kgmol.
Bensol ...........................571 000
Alkohol ...................................380 000
Väte ............................ 57 600
Koloxid ......................... 68 000
Metan ....................................................191900
C2H4 ...................................319 500
Diskussion av resultaten.
Betraktas först resultaten över beräkningarna för
heptan såsom bränsle framgår, fig. 8, huru
förbränningstemperaturen utan dissociation når sitt maximum vid
reaktionsekvivalent blandningsförhållande.
Temperaturlinjens förlopp är vid luftöverskott svagt konvex,
men vid luftbrist svagt konkav. Vid dissociation åter
blir maximitemperaturlinjens förlopp över hela området
konvex; möjligen tenderar den allra sista delen av
linjen på området för luftbrist att bliva svagt konkav.
På grund av dissociationen, dels nedsättes
maximitemperaturen, dels förskjutes dess maximipunkt till
området för luftbrist; denna ligger vid
blandningsförhållandet Z = 0,125 eller =0,89. Vid
kompressions-’kem
förhållandet 10,o är naturligtvis förbränningstempera-
Fig. 16. Fig. 17.
Dissociation med o/g
Fig. 4.
9) Sammanfattning.
Resultaten av de
utförda beräkningarna
omfattade 270 olika fall och
äro sammanfattade i
kurvor som skola diskuteras
i det följande under det
att den voluminösa
huvudtabellen med sina ca
10 000 värden av
utrymmesskäl ej publiceras.
Det torde böra
påpekas att
kompressionsförhållandet 10,o ej kan
realiseras i verkligheten
vid heptan och bensol,
emedan knackning
inträder vid lägre kompressionsförhållande. Dessa
värden hava därför endast teoretiskt intresse. Man kan
möjligen tänka sig att kompressionsförhållandet 10,o
skulle kunna realiseras vid dessa två bränslen genom
tillsats av en knackningsundertryckare med stor
verkan, t. e. tetraetylbly vid bensol och något ännu
kraftigare (om något sådant funnes) vid heptan. För
alkohol och generatorgas kan utan vidare
kompressionsförhållandet 10 användas.
För generatorgas I är förutom för torr gas även
beräkningar utförda med fuktig gas med 10 till 100 %
fuktighet av torr gasmängd, dvs. 5 till 50 % fuktighet i
blandningen. Då gasen stundom kan vara ganska
fuktig är det av intresse undersöka vad fuktigheten
betyder. Då det vidare anses, att om gasen kunde göras
het) i generatorgasen samt för generatorgas med
avlägsnat kväve.
Huru beräkningarna utförts kan här ej i detalj
återgivas av utrymmesskäl. Anföras må endast att sedan
kompressionstillståndet beräknats har man att gissa en
förbränningstemperatur och under antagande av dennas
riktighet beräkna dissociationsgraden och
förbränningstemperaturen. Då gissat och beräknat värde i regel ej
stämmer har man att gissa ett sannolikare värde till
dess man letat sig fram till ett gissat värde som
överensstämmer med det slutliga beräkningsresultatet. De
använda sp. värmenas samt jämviktskonstanternas
variation med temperaturen framgår av fig. 5 till 7.
—I Pcor-
