20
TEKNISK TIDSKRIFT
13 april 1935
de cylindriska rullagren ej så väl ägnade att
upptaga dylika belastningar.
Detta är däremot fallet med de sfäriska rullagren
fig. 1, vilka tack vare sin självinställande förmåga
måste betecknas såsom synnerligen lämpliga för
ifrågavarande ändamål. Det är också praktiskt taget
enbart denna rullagertyp, som vunnit insteg på
berörda inbyggnadsområde.
Ur lagerteknisk synpunkt kan man indela
kvarnarna i följande grupper:
1) Kvarnar med genomgående massiv axel.
2) „ ., två halslager.
3) ,, ,, ett halslager och stödrullar.
4) „ „ enbart stödrullar.
Med halslager avses här ett lager omkring en ihålig
kvarntapp med stor diameter.
Under drift komma följande krafter att påverka
lagren:
a) Vikten av kvarnkropp och infodring.
b) „ „ (vatten), malgods och kulfyllnad.
c) Kuggtryck från drivaxeln.
Kuggtrycket är så gott som undantagslöst riktat
snett uppåt. En närmare analys visar, att man utan
att göra sig skyldig till någon större approximation
kan försumma kuggtrycket vid
lagerdimensioneringen. Vidare kan man antaga, att kvarnens vikt
per längdmeter är konstant. Om kvarnkroppen är
utrustad med en mycket stor och tung kuggkrans,
bör man dock taga hänsyn härtill vid beräkningen
av de olika lagrens belastning.
1. Kvarnar med genomgående massiv axel.
Det är endast relativt små kulkvarnstyper, som ha
genomgående massiv axel. De båda axeländarna
kunna lämpligen lagras i sfäriska rullager, som
inbyggas i vanliga stålagerhus med effektiva
labyrint-tätningar såsom fig. 2 och 3 visa, Lagren kunna
monteras på antingen avdrags- eller klämhylsor.
Man bör däremot undvika att krympa fast lagren
direkt på axeln, eftersom ett eventuellt demontage
därigenom försvåras.
Lagret närmast kuggkransen bör inbyggas
frigående i lagerhuset, under det att det andra lagret
anordnas som styrlager.
2. Kvarnar med två halslager.
Till denna grupp höra de flesta kulkvarnar samt
även vissa rörkvarnar. De ihåliga tapparnas
diametrar ligga vanligtvis mellan 500 och 700 mm. Det
är förenat med vissa svårigheter att utföra dylika
stora tappar med en sådan noggrannhet att de lämpa
sig såsom lagersäten. Detta är särskilt fallet, då
det gäller ombyggnader och man för tapparnas
bearbetning är hänvisad till de verktygsmaskiner, som
exempelvis ett gruvföretag har tillgängliga på
platsen. Av denna anledning är det lämpligast att
montera lagren på koniska hylsor, såsom fig. 4 och 6
visa.
För en och samma lagerstorlek kunna dessutom
hylsornas håldiametrar inom vissa gränser anpassas
efter olika förhandenvarande tappdiametrar. Tack
vare det beskrivna monteringssättet begränsar man
T 6803 T 6805

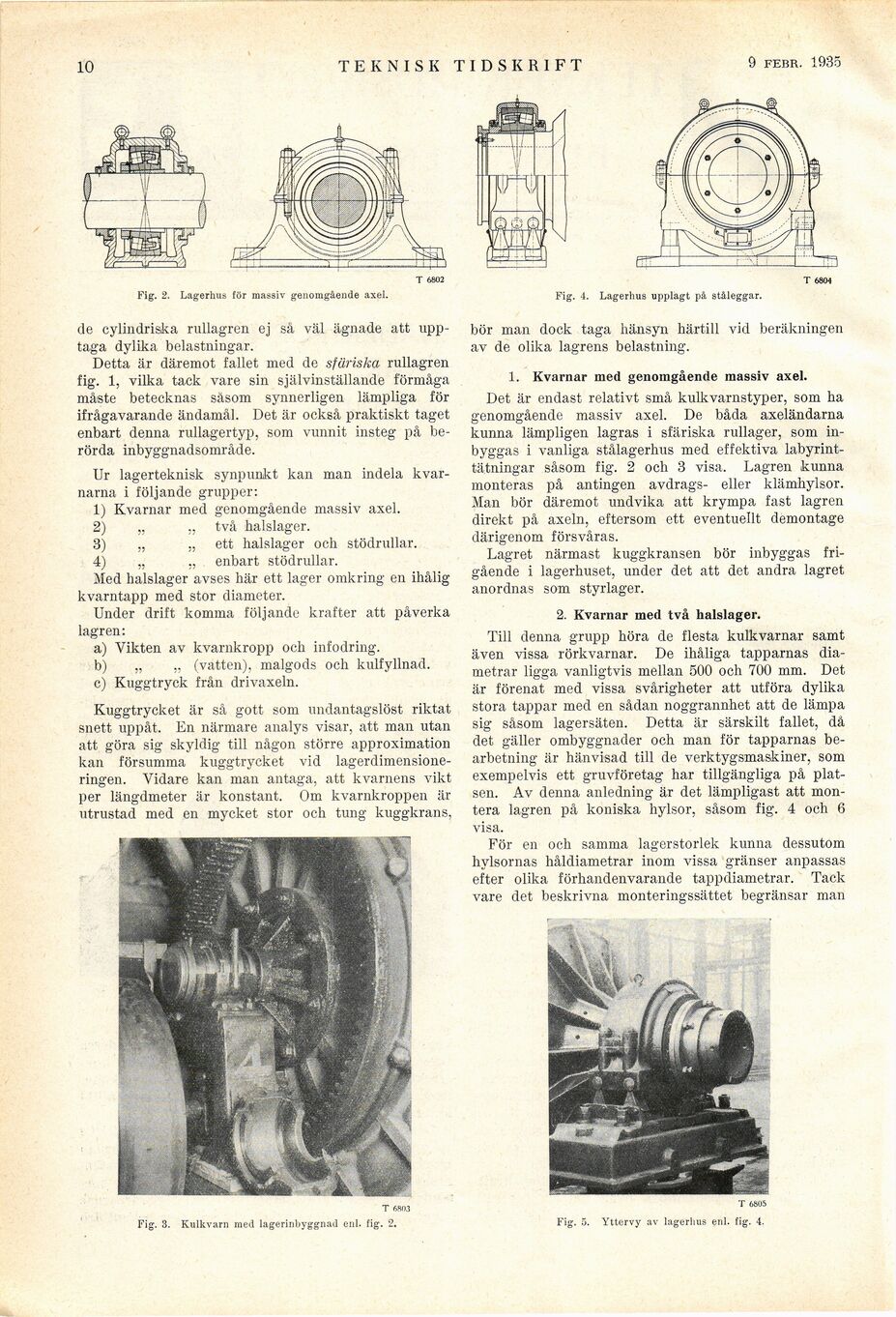

Fig. 3. Kulkvarn med lagerinbyggnad enl. fig. 2. Fig. 5. Yttervy av lagerhus enl. fig. 4.
Fig. 2. Lagerhus för massiv genomgående axel. Fig. 4. Lagerhus upplagt på ståleggar.
