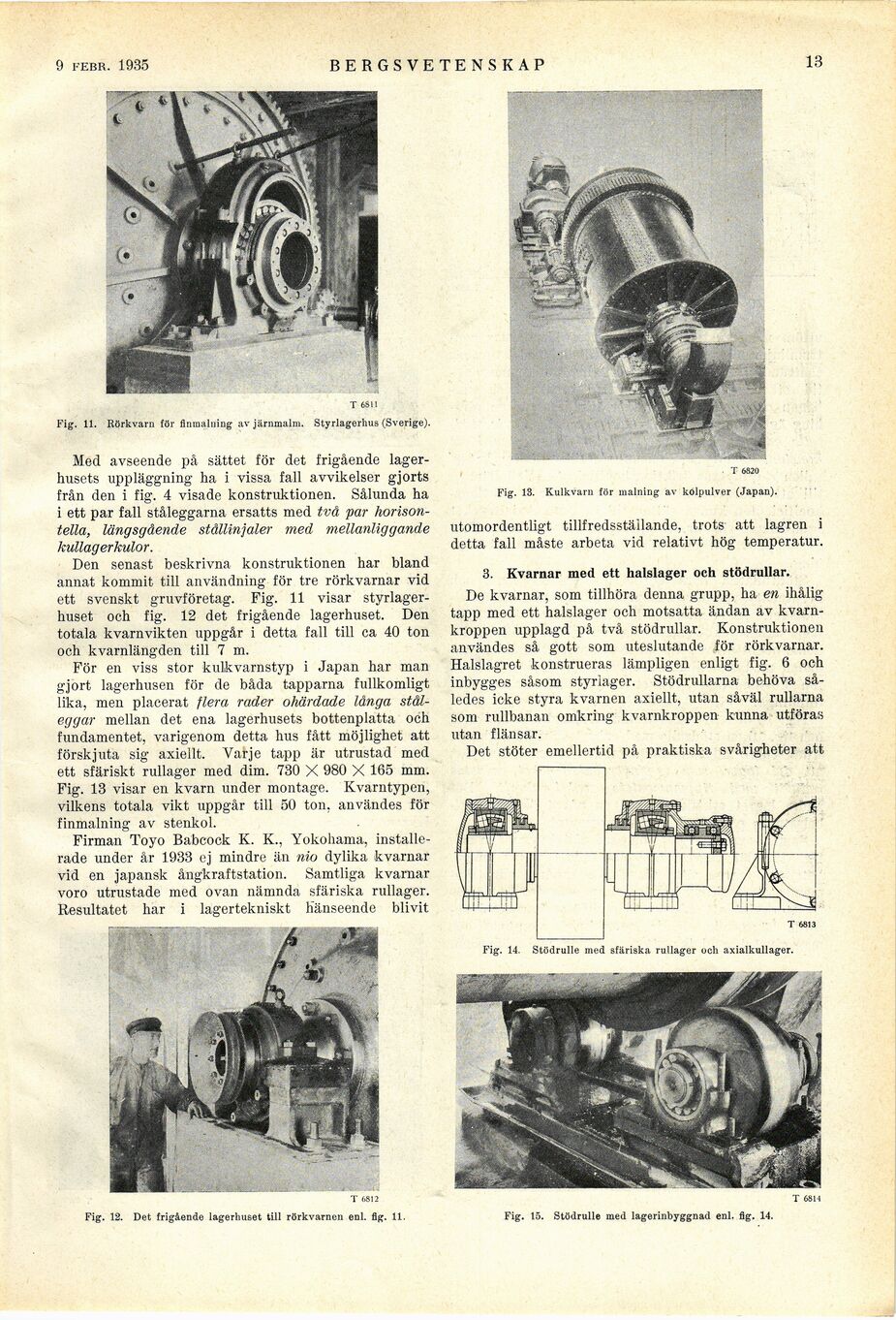

13 april 1935
BERGSVETENSKAP 15
Fig. 11. Rörkvarn för finmalning av järnmalm. Styrlagerhus (Sverige).
Med avseende på sättet för det frigående
lagerhusets uppläggning ha i vissa fall avvikelser gjorts
från den i fig. 4 visade konstruktionen. Sålunda ha
i ett par fall ståleggarna ersatts med två par
horisontella, längsgående stållinjaler med mellanliggande
kullagerkulor.
Den senast beskrivna konstruktionen har bland
annat kommit till användning för tre rörkvarnar vid
ett svenskt gruvföretag. Fig. 11 visar styr
lagerhuset och fig. 12 det frigående lagerhuset. Den
totala kvarnvikten uppgår i detta fall till ca 40 ton
och kvarnlängden till 7 m.
För en viss stor kulkvarnstyp i Japan har man
gjort lagerhusen för de båda tapparna fullkomligt
lika, men placerat flera rader ohärdade långa
ståleggar mellan det ena lagerhusets bottenplatta och
fundamentet, varigenom detta hus fått möjlighet att
förskjuta sig axiellt. Varje tapp är utrustad med
ett sfäriskt rullager med dim. 730 X 980 X 165 mm.
Fig. 13 visar en kvarn under montage. Kvarntypen,
vilkens totala vikt uppgår till 50 ton, användes för
finmalning av stenkol.
Firman Toyo Babcock K. K., Yokohama,
installerade under år 1933 ej mindre än nio dylika kvarnar
vid en japansk ångkraftstation. Samtliga kvarnar
voro utrustade med ovan nämnda sfäriska rullager.
Resultatet har i lagertekniskt hänseende blivit
T 6820
Fig. 13. Kulkvarn för målning av kolpulver (Japan).
utomordentligt tillfredsställande, trots att lagren i
detta fall måste arbeta vid relativt hög temperatur.
3. Kvarnar med ett halslager och stödrullar.
De kvarnar, som tillhöra denna grupp, ha en ihålig
tapp med ett halslager och motsatta ändan av
kvarnkroppen upplagd på två stödrullar. Konstruktionen
användes så gott som uteslutande för rörkvarnar.
Halslagret konstrueras lämpligen enligt fig. 6 och
inbygges såsom styrlager. Stödrullarna behöva
således icke styra kvarnen axiellt, utan såväl rullarna
som rullbanan omkring kvarnkroppen kunna utföras
utan flänsar.
Det stöter emellertid på praktiska svårigheter att
T 6813
Fig. 14. Stödrulle med sfäriska rullager och axialkullager.
T 6812
Fig. 12. Det frigående lagerhuset till rörkvarnen enl. fig. 11. Fig. 15. Stödrulle med lagerinbyggnad enl. fig. 14.
