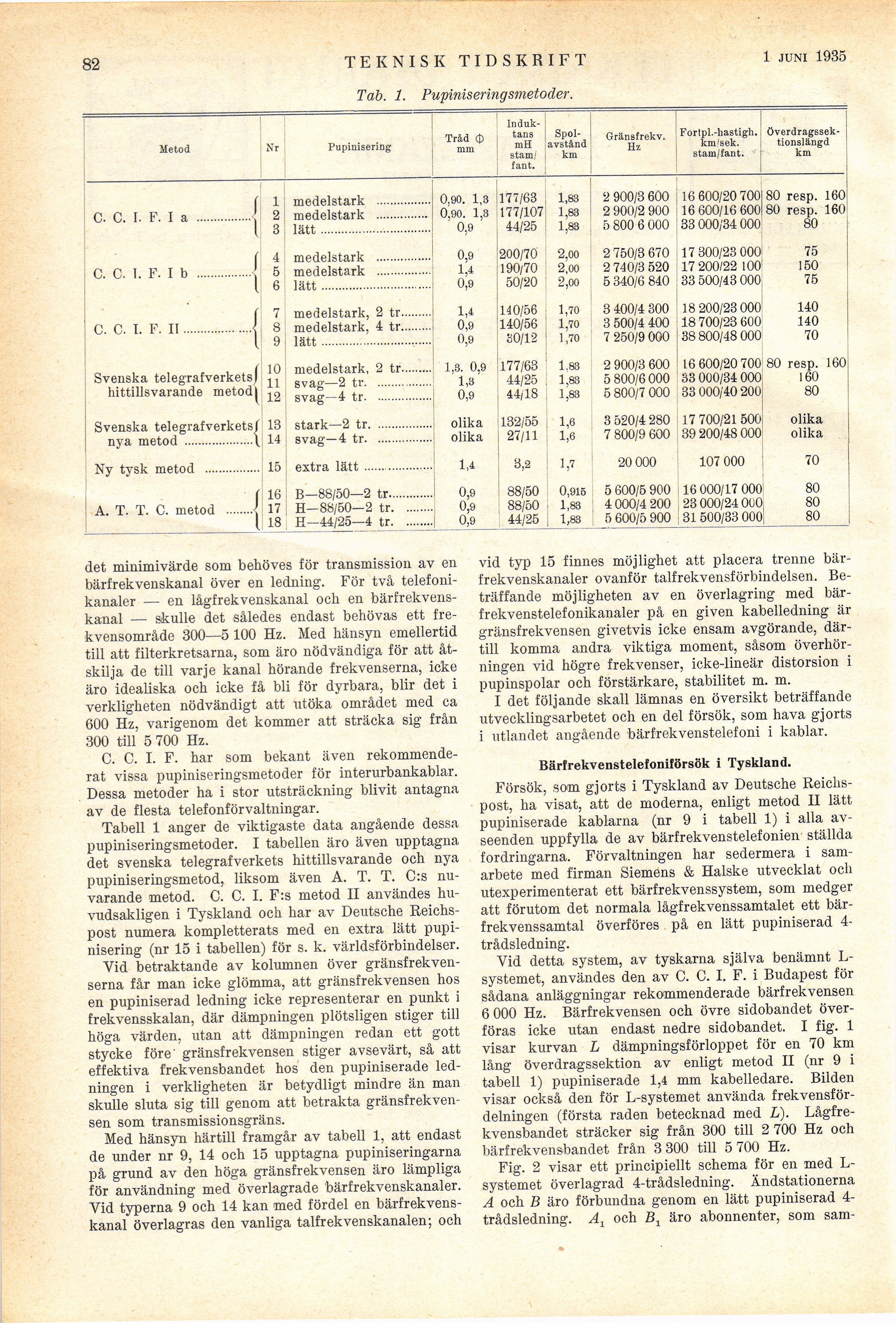

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

82 TEKNISK TIDSKRI F T 5 jan. 1935

Tab. 1. Pupiniseringsmetoder.

Metod Nr Pupinisering Tråd (J) mm [-induktans-] {+induk- tans+} mH stam/ fant. [-Spol-avstånd-] {+Spol- avstånd+} km Gränsfrekv. Hz Forlpl.-hastigh. km/sek. stam/fant. [-överdragssek-tions]ängd-] {+överdragssek- tions]ängd+} km
C. C. I. F. I a ................| 1 medelstark ................ 0.90. 1,3 177/63 1,83 2 900/3 600 16 600/20 700 80 resp. 160
2 medelstark ............... 0,90. 1,3 177/107 1,83 2 900/2 900 16 600/16 600 80 resp. 160
3 lätt................................ 0,9 44/25 1,83 5 800 6 000 33 000/34 000 80
C. C. 1. F. I b ................| 4 medelstark ................ 0,9 200/70 2,00 2 750/3 670 17 300/23 000 75
5 medelstark ................ U 190/70 2,00 2 740/3 520 17 200/22 100 150
6 lätt................................ 0,9 50/20 2,00 5 340/6 840 33 500/43 000 75
! C. C. I. F. II...................| 7 medelstark, 2 tr......... 1,4 140/56 1,70 3 400/4 300 18 200/23 000 140
8 medelstark. 4 tr......... 0,9 140/56 1,70 3 500/4 400 18 700/23 600 140
9 lätt................................ 0,9 30/12 1,70 7 250/9 000 38 800/48 000 70
Svenska telegrafverkets I hittillsvarande metod j 10 medelstark, 2 tr......... 1,3. 0,9 177/63 1.83 2 900/3 600 16 600/20 700 80 resp. 160
11 svag—2 tr................. 1,3 44/25 1,83 5 800/6 000 33 000/34 000 160
12 svag—4 tr................. 0,9 44/18 1,83 5 800/7 000 33 000/40 200 80
Svenska telegrafverkets! nya metod ....................\ 13 stark—2 tr................. olika 132/55 1,6 3 520/4 280 17 700/21 500 olika
14 svag—4 tr................. olika 27/11 1,6 7 800/9 600 39 200/48 000 olika
Ny tysk metod ................ 15 extra lätt................... 1,4 3,2 1,7 20 000 107 000 70
A. T. T. C. metod | 16 B—88/50—2 tr............. 0,9 88/50 0,915 5 600/5 900 16 000/17 000 80
17 H-88/50-2 tr......... 0,9 88/50 1,83 4 000/4 200 23 000/24 000 80
18 H—44/25—4 tr......... 0,9 44/25 1,83 5 600/5 900 31 500/33 000 80

det minimivärde som behöves för transmission av en
bärfrekvenskanal över en ledning. För två
telefoni-kanaler — en lågfrekvenskanal och en
bärfrekvenskanal —• skulle det således endast behövas ett
frekvensområde 300—5 100 Hz. Med hänsyn emellertid
till att filterkretsarna, som äro nödvändiga för att
åtskilja de till varje kanal hörande frekvenserna, icke
äro idealiska och icke få bli för dyrbara, blir det i
verkligheten nödvändigt att utöka området med ca
600 Hz, varigenom det kommer att sträcka sig från
300 till 5 700 Hz.

C. C. I. F. har som bekant även
rekommenderat vissa pupiniseringsmetoder för interurbankablar.
Dessa metoder ha i stor utsträckning blivit antagna
av de flesta telefonförvaltningar.

Tabell 1 anger de viktigaste data angående dessa
pupiniseringsmetoder. I tabellen äro även upptagna
det svenska telegrafverkets hittillsvarande och nya
pupiniseringsmetod, liksom även A. T. T. C:s
nuvarande metod. C. C. I. F:s metod II användes
huvudsakligen i Tyskland och har av Deutsche
Reichs-post numera kompletterats med en extra lätt
pupinisering (nr 15 i tabellen) för s. k. världsförbindelser.

Vid betraktande av kolumnen över
gränsfrekvenserna får man icke glömma, att gränsfrekvensen hos
en pupiniserad ledning icke representerar en punkt i
frekvensskalan, där dämpningen plötsligen stiger till
höga värden, utan att dämpningen redan ett gott
stycke före’ gränsfrekvensen stiger avsevärt, så att
effektiva frekvensbandet hos den pupiniserade
ledningen i verkligheten är betydligt mindre än man
skulle sluta sig till genom att betrakta
gränsfrekvensen som transmissionsgräns.

Med hänsyn härtill framgår av tabell 1, att endast
de under nr 9, 14 och 15 upptagna pupiniseringarna
på grund av den höga gränsfrekvensen äro lämpliga
för användning med överlagrade bärfrekvenskanaler.
Vid typerna 9 och 14 kan med fördel en
bärfrekvenskanal överlagras den vanliga talfrekvenskanalen; och

vid typ 15 finnes möjlighet att placera trenne
bärfrekvenskanaler ovanför talfrekvensförbindelsen.
Beträffande möjligheten av en överlagring med
bär-frekvenstelefonikanaler på en given kabelledning är
gränsfrekvensen givetvis icke ensam avgörande,
därtill komma andra viktiga moment, såsom
överhörningen vid högre frekvenser, icke-lineär distorsion i
pupinspolar och förstärkare, stabilitet m. m.

I det följande skall lämnas en översikt beträffande
utvecklingsarbetet och en del försök, som hava gjorts
i utlandet angående bärfrekvenstelefoni i kablar.

Bärfrekvenstelefoniförsök i Tyskland.

Försök, som gjorts i Tyskland av Deutsche
Reichs-post, ha visat, att de moderna, enligt metod II lätt
pupiniserade kablarna (nr 9 i tabell 1) i alla
avseenden uppfylla de av bärfrekvenstelefonien ställda
fordringarna. Förvaltningen har sedermera i
samarbete med firman Siemens & Halske utvecklat och
utexperimenterat ett bärfrekvenssystem, som medger
att förutom det normala lågfrekvenssamtalet ett
bärfrekvenssamtal överföres på en lätt pupiniserad
4-trådsledning.

Yid detta system, av tyskarna själva benämnt
L-systemet, användes den av C. C. I. F. i Budapest för
sådana anläggningar rekommenderade bärfrekvensen
6 000 Hz. Bärfrekvensen och övre sidobandet
överföras icke utan endast nedre sidobandet. I fig. 1
visar kurvan L dämpningsförloppet för en 70 km
lång överdragssektion av enligt metod II (nr 9 i
tabell 1) pupiniserade 1,4 mm kabelledare. Bilden
visar också den för L-systemet använda
frekvensfördelningen (första raden betecknad med L).
Lågfrekvensbandet sträcker sig från 300 till 2 700 Hz och
bärfrekvensbandet från 3 300 till 5 700 Hz.

Fig. 2 visar ett principiellt schema för en med
L-systemet överlagrad 4-trådsledning. Ändstationerna
A och B äro förbundna genom en lätt pupiniserad
4-trådsledning. A± och B1 äro abonnenter, som sam-
