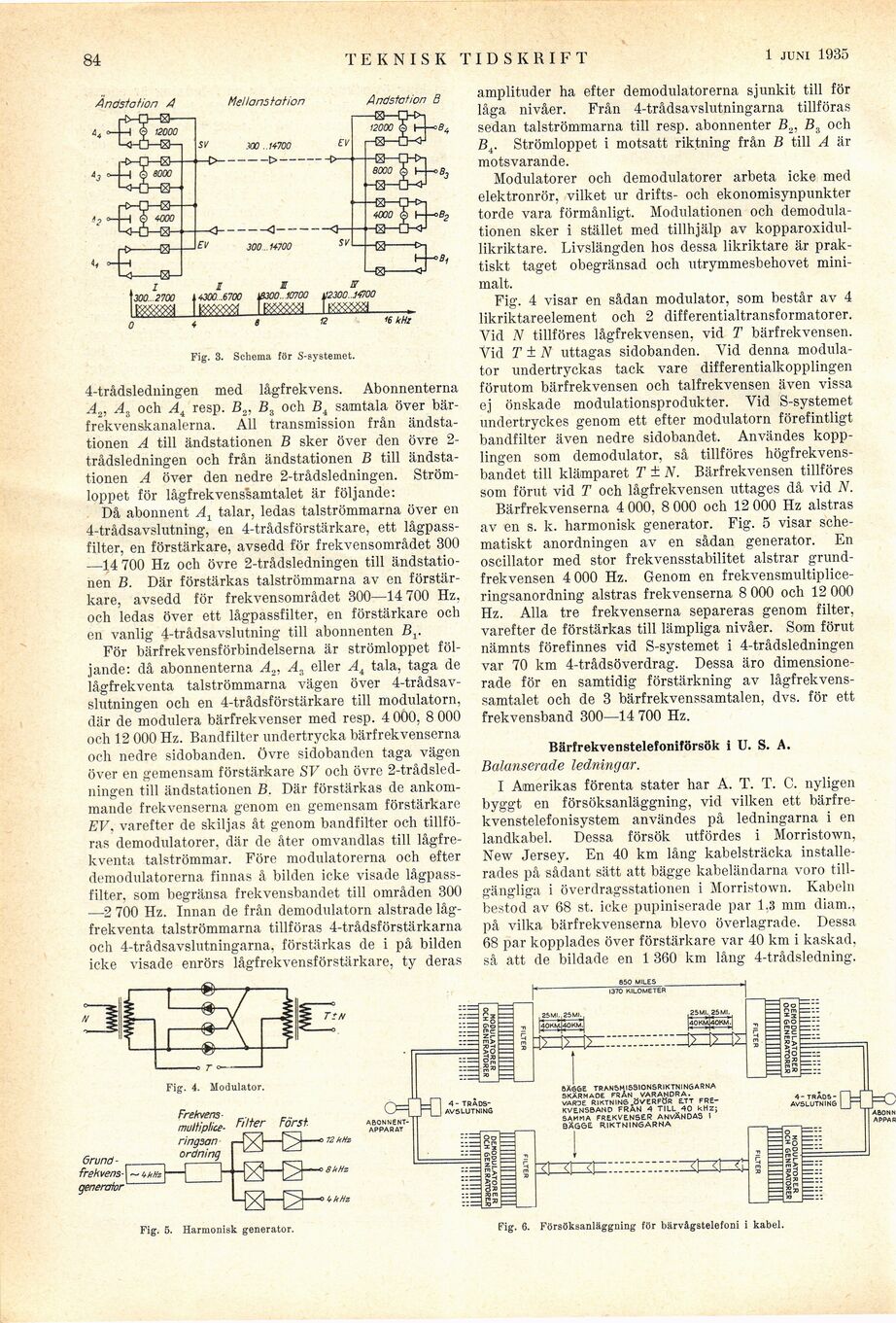

84
TEKNISK TIDSKRIFT
6 juli 1935
Ändstation A
rW3—B-
H V «x»
L-o-u—B—
Mellanstation
Andstation B
-13—D-t>-|
12000 ö Hj->e4
r-EI—LXH
<6 kHz
Fig. 3. Schema för S-systemet.
4-trådsledüingen med lågfrekvens. Abonnenterna
A2, A3 och A4 resp. B2, ß3 och ß4 samtala över
bärfrekvenskanalerna. Ali transmission från
ändstationen A till ändstationen B sker över den övre
2-trådsledningen och från ändstationen B till
ändstationen A över den nedre 2-trådsledningen.
Strömloppet för lågfrekvenssamtalet är följande:
Då abonnent Ax talar, ledas talströmmarna över en
4-trådsavslutning, en 4-trådsförstärkare, ett
lågpassfilter, en förstärkare, avsedd för frekvensområdet 300
—14 700 Hz och övre 2-trådsledningen till
ändstationen B. Där förstärkas talströmmarna av en
förstärkare, avsedd för frekvensområdet 300—14 700 Hz.
och ledas över ett lågpassfilter, en förstärkare och
en vanlig 4-trådsavslutning till abonnenten Bv
För bärfrekvensförbindelserna är strömloppet
följande: då abonnenterna A„, A„ eller Aé tala, taga de
lågfrekventa talströmmarna vägen över
4-trådsav-slutningen och en 4-trådsförstärkare till modnlatorn,
där de modulera bärfrekvenser med resp. 4 000, 8 000
och 12 000 Hz. Bandfilter undertrycka bärfrekvenserna
och nedre sidobanden. Övre sidobanden taga vägen
över en gemensam förstärkare SV och övre
2-trådsledningen till ändstationen B. Där förstärkas de
ankommande frekvenserna genom en gemensam förstärkare
EV, varefter de skiljas åt genom bandfilter och
tillföras demodulatorer, där de åter omvandlas till
lågfrekventa talströmmar. Före modulatorerna och efter
demodulatorerna finnas å bilden icke visade
lågpassfilter, som begränsa frekvensbandet till områden 300
—2 700 Hz. Innan de från demodulatorn alstrade
lågfrekventa talströmmarna tillföras 4-trådsförstärkarna
och 4-trådsavslutningarna, förstärkas de i på bilden
icke visade enrörs lågfrekvensförstärkare, ty deras
amplituder ha efter demodulatorerna sjunkit till för
låga nivåer. Från 4-trådsavslutningarna tillföras
sedan talströmmarna till resp. abonnenter B.,, B3 och
B4. Strömloppet i motsatt riktning från B till A är
motsvarande.
Modulatorer och demodulatorer arbeta icke med
elektronrör, vilket ur drifts- och ekonomisynpunkter
torde vara förmånligt. Modulationen och
demodula-tionen sker i stället med tillhjälp av
kopparoxidul-likriktare. Livslängden hos dessa likriktare är
praktiskt taget obegränsad och utrymmesbehovet
minimalt.
Fig. 4 visar en sådan modulator, som består av 4
likriktareelement och 2 differentialtransformatorer.
Yid N tillföres lågfrekvensen, vid T bärfrekvensen.
Vid T ± N uttagas sidobanden. Vid denna
modulator undertryckas tack vare differentialkopplingen
förutom bärfrekvensen och talfrekvensen även vissa
ej önskade modulationsprodukter. Vid S-systemet
undertryckes genom ett efter modulatorn förefintligt
bandfilter även nedre sidobandet. Användes
kopplingen som demodulator, så tillföres
högfrekvensbandet till klämparet T ± N. Bärfrekvensen tillföres
som förut vid T och lågfrekvensen uttages då vid N.
Bärfrekvenserna 4 000, 8 000 och 12 000 Hz alstras
av en s. k. harmonisk generator. Fig. 5 visar
schematiskt anordningen av en sådan generator. En
oscillator med stor frekvensstabilitet alstrar
grundfrekvensen 4 000 Hz. Genom en
frekvensmultiplice-ringsanordning alstras frekvenserna 8 000 och 12 000
Hz. Alla tre frekvenserna separeras genom filter,
varefter de förstärkas till lämpliga nivåer. Som förut
nämnts förefinnes vid S-systemet i 4-trådsledningen
var 70 km 4-trådsöverdrag. Dessa äro
dimensionerade för en samtidig förstärkning av
lågfrekvenssamtalet och de 3 bärfrekvenssamtalen, dvs. för ett
frekvensband 300—14 700 Hz.
Bärfrekvenstelefoniförsök i U. S. A.
Balanserade ledningar.
I Amerikas förenta stater har A. T. T. C. nyligen
byggt en försöksanläggning, vid vilken ett
bärfre-kvenstelefonisystem användes på ledningarna i en
landkabel. Dessa försök utfördes i Morristown,
New Jersey. En 40 km lång kabelsträcka
installerades på sådant sätt att bägge kabeländarna voro
tillgängliga i överdragsstationen i Morristown. Kabeln
bestod av 68 st. icke pupiniserade par 1.3 mm diam.,
på vilka bärfrekvenserna blevo överlagrade. Dessa
68 par kopplades över förstärkare var 40 km i kaskad,
så att de bildade en 1 360 km lång 4-trådsledning.
Grund
-frekvens-generator
Fig. 4. Modulator.
Frekvens-
multiplice- Fllfer
Fors‡-ringsan ^ —*°1
0=00
BÄGGE TRANSMISSIONSRIKTNINGARNA
SKÄRMADE FRÅN VARANDRA.
VAR3E RIKTNIN6 0ÖVERFÖR ETT
FREKVENSBAND FRAN 4 TILL 40 kHz;
SAMMA FREKVENSER ANVÄNDAS 1
BÄGGE RIKTNINGARNA
.zmxczr
Fig. 5. Harmonisk generator.
Fig. 6. Försöksanläggning för bärvågstelefoni i kabel.
