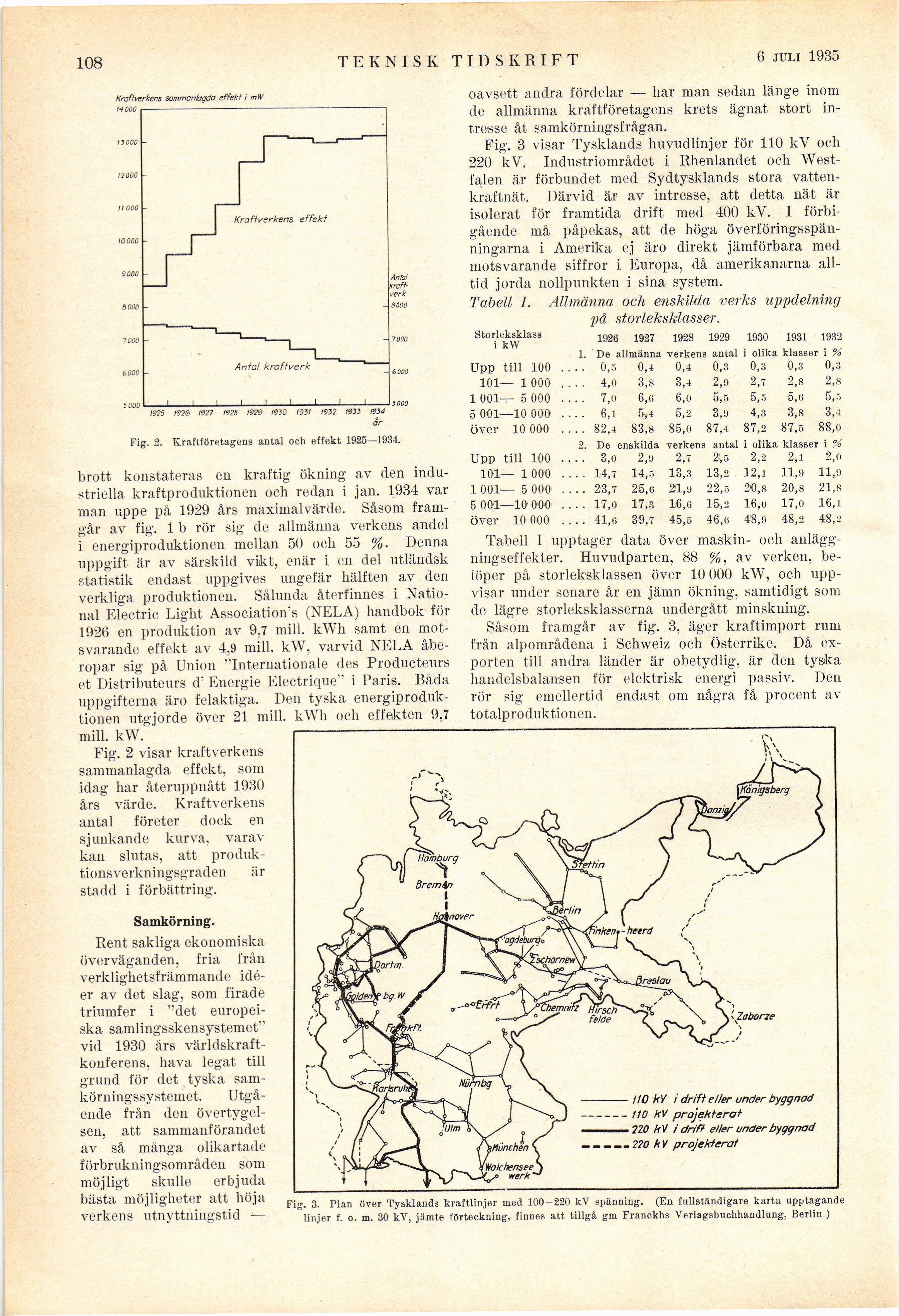

108
TEKNISK TIDSKRIFT
6 juli 1935
Kraftverkens sammanlagda effekt i mW
14000
Kraftverkens effekt
AntaI kraftverk
Antal [-kraftverk-]
{+kraft-
verk+}
3000
oavsett andra fördelar — har man sedan länge inom
de allmänna kraftföretagens krets ägnat stort
intresse åt samkörningsfrågan.
Fig. 3 visar Tysklands huvudlinjer för 110 kV och
220 kV. Industriområdet i Rhenlandet och
Westfalen är förbundet med Sydtysklands stora
vattenkraftnät. Därvid är av intresse, att detta nät är
isolerat för framtida drift med 400 kV. I
förbigående må påpekas, att de höga
överföringsspän-ningarna i Amerika ej äro direkt jämförbara med
motsvarande siffror i Europa, då amerikanarna
alltid jorda nollpunkten i sina system.
Tabell I. Allmänna och enskilda verks uppdelning
på storleksklasser.
1926 1927 1928 1929 1930 1931 1932
1. De allmänna verkens antal i olika klasser i %
Storleksklass
i kW
s 000 -I-I-I-I-1-I-1-1-1-5 000
1925 1926 1927 1928 1929 1910 1931 1932 193 3 1934
Fig. 2. Kraftföretagens antal och effekt 1925—1934.
brott konstateras en kraftig ökning av den
industriella kraftproduktionen och redan i jan. 1934 var
man uppe på 1929 års maximalvärde. Såsom
framgår av fig. 1 b rör sig de allmänna verkens andel
i energiproduktionen mellan 50 och 55 %. Denna
uppgift är av särskild vikt, enär i en del utländsk
statistik endast uppgives ungefär hälften av den
verkliga produktionen. Sålunda återfinnes i
National Electric Light Associations (NELA) handbok för
1926 en produktion av 9,7 mill. kWh samt en
motsvarande effekt av 4,9 mill. kW, varvid NELA
åberopar sig på Union "Internationale des Producteurs
et Distributeurs d’ Energie Electrique" i Paris. Båda
uppgifterna äro felaktiga. Den tyska
energiproduktionen utgjorde över 21 mill. kWh och effekten 9,7
mill. kW.
Fig. 2 visar kraftverkens
sammanlagda effekt, som
idag har återuppnått 1930
års värde. Kraftverkens
antal företer dock en
sjunkande kurva, varav
kan slutas, att
produktionsverkningsgraden är
stadd i förbättring.
Upp till 100 ____ 0,5 0,4 0,4 0,3 0,3 0,3 0,3
101— 1 000 .... 4,0 3,8 3,4 2,9 2,7 2,8 2,8
1 001— 5 000 ____ 7,0 6,8 6,0 5,5 5,5 5,6 5,5
5 001—10 000 ____ 6,i 5,4 5,2 3,9 4,3 3,8 3,4
över 10 000 ________82,4 83,8 85,o 87,4 87,2 87,5 88,o
2. De enskilda verkens antal i olika klasser i %
Upp till 100 ____ 3,0 2,9 2,7 21,5 2,2 2,i 2,o
101— 1 000 ––––14,7 14,5 13,3 13,2 12,1 11,9 11,9
1 001— 5 000 ________23,7 215,6 21,9 22,5 20,8 20,8 21,8
5 001—10 000’ ________17,0 17,3 16,6 15,2 16,o 17,o 16,i
över 10 000 ________41,6 39,7 45,5 46,6 48,9 48,2 48,2
Tabell I upptager data över maskin- och
anläggningseffekter. Huvudparten, 88 %, av verken,
belöper på storleksklassen över 10 000 kW, och
uppvisar under senare år en jämn ökning, samtidigt som
de lägre storleksklasserna undergått minskning.
Såsom framgår av fig. 3, äger kraftimport rum
från alpområdena i Schweiz och Österrike. Då
exporten till andra länder är obetydlig, är den tyska
handelsbalansen för elektrisk energi passiv. Den
rör sig emellertid endast om några få procent av
totalproduktionen.
Samköming.
Rent sakliga ekonomiska
överväganden, fria från
verklighetsfrämmande
idéer av det slag, som firade
triumfer i "det
europeiska samlingsskensystemet"
vid 1930 års
världskraft-konferens, hava legat till
grund för det tyska
sam-körningssystemet. Utgående från den
övertygelsen, att sammanförandet
av så många olikartade
förbrukningsområden som
möjligt skulle erbjuda
bästa möjligheter att höja
verkens utnyttningstid —
\ Zaborze
HO kV i drift eller under byggnad
tio kV projekterat
710 kV i drift eller under byggnad
220 kV projekterat
Fig. 3. Plan över Tysklands kraftlinjer med 100 — 220 kV spänning. (En fullständigare karta upptagande
linjer f. o. m. 30 kV, jämte förteckning, finnes att tillgå gm Franckhs Verlagsbuchhandlung, Berlin.)
