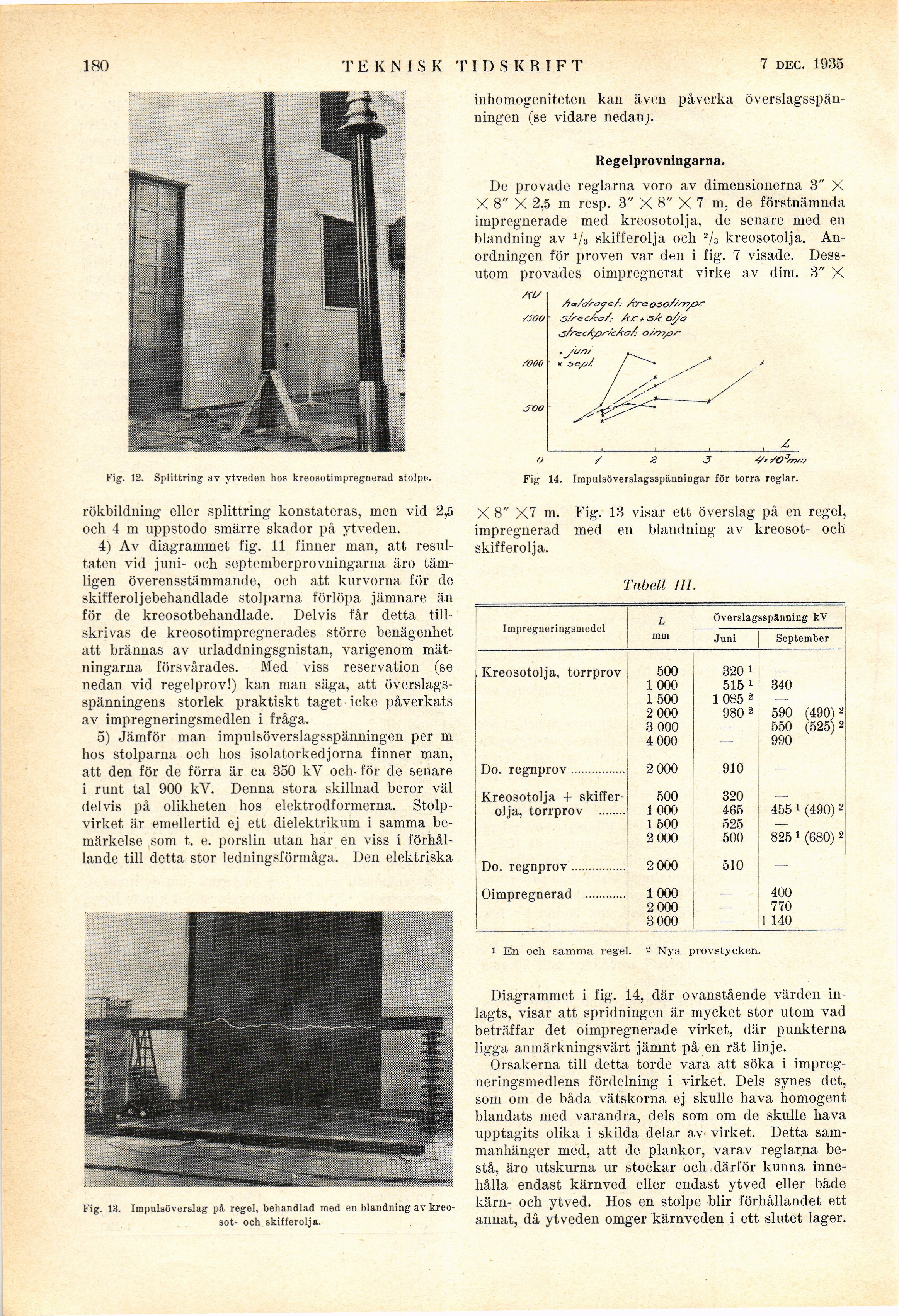

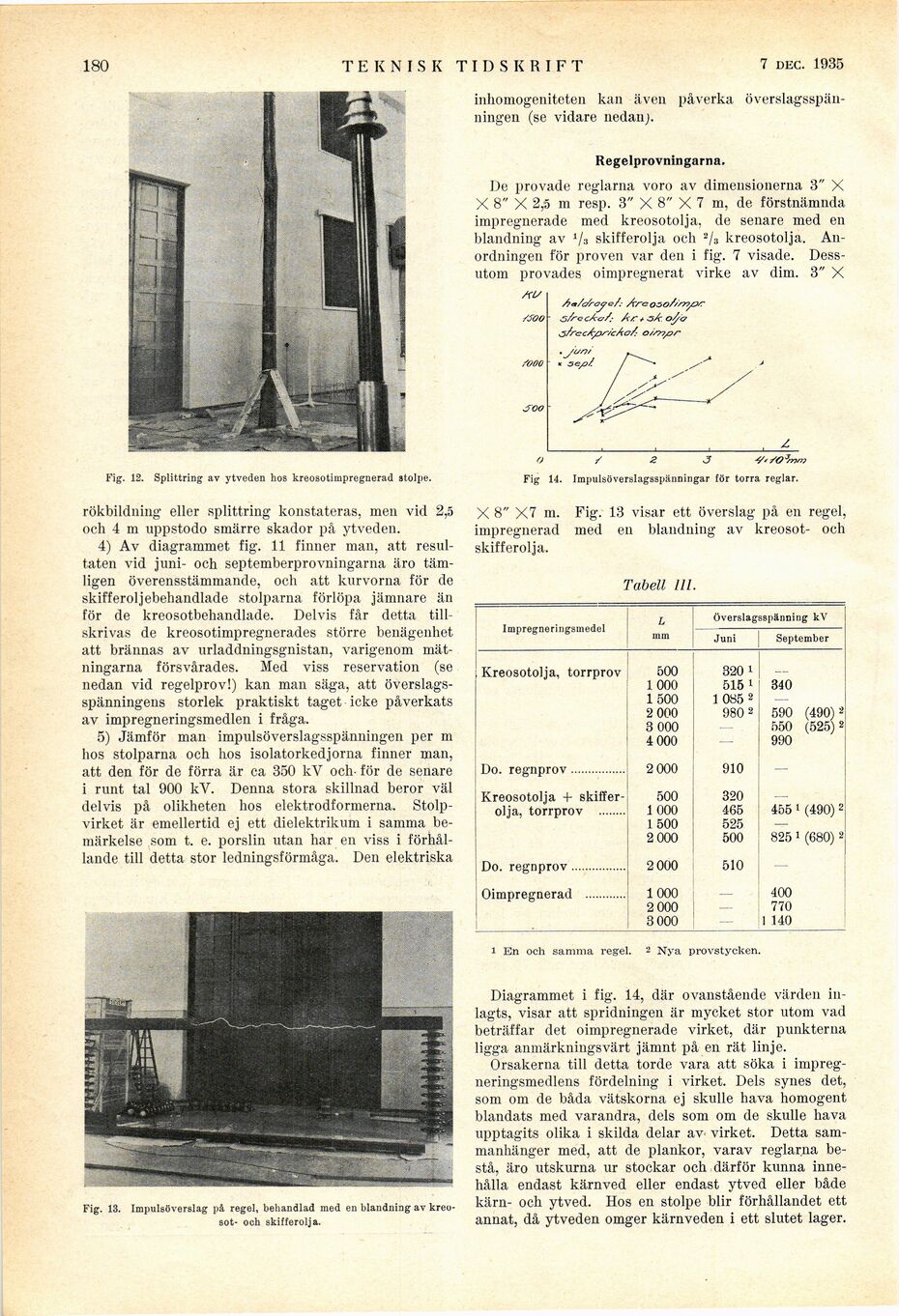

180
TEKNISK TIDSKRIFT
7 sept. 1935
inhomogeniteten kan även påverka
överslagsspäu-ningen (se vidare nedan;.
Regelprovningarna.
De provade reglarna voro av dimensionerna 3" X
X 8" X 2,5 m resp. 3" X 8" X 7 m, de förstnämnda
impregnerade med kreosotolja, de senare med en
blandning av 1/3 skifferolja och 2/3 kreosotolja.
Anordningen för proven var den i fig. 7 visade.
Dessutom provades oimpregnerat virke av dim. 3" X
w
/soo
/ra/tlroye/: Æ/~c
c A a/: A / ~ * J yf o^o
à/recApsvcAø/: o/znpr
Fig. 12. Splittring av ytveden hos kreosotimpregnerad stolpe.
rökbildning eller splittring konstateras, men vid 2,5
och 4 m uppstodo smärre skador på ytveden.
4) Av diagrammet fig. 11 finner man, att
resultaten vid juni- och septemberprovningarna äro
tämligen överensstämmande, och att kurvorna för de
skifferoljebehandlade stolparna förlöpa jämnare än
för de kreosotbehandlade. Delvis får detta till
skrivas de kreosotimpregnerades större benägenhet
att brännas av urladdningsgnistan, varigenom
mätningarna försvårades. Med viss reservation (se
nedan vid regelprov!) kan man säga, att
överslags-spänningens storlek praktiskt taget icke påverkats
av impregneringsmedlen i fråga.
5) Jämför man impulsöverslagsspänningen per m
hos stolparna och hos isolatorkedjorna finner man,
att den för de förra är ca 350 kV och- för de senare
i runt tal 900 kV. Denna stora skillnad beror väl
delvis på olikheten hos elektrodformerna.
Stolp-virket är emellertid ej ett dielektrikum i samma
bemärkelse som t. e. porslin utan har en viss i
förhållande till detta stor ledningsförmåga. Den elektriska
O / 2 J
Fig 14. Impulsöverslagsspänningar för torra reglar.
X 8" X7 m. Fig. 13 visar ett överslag på en regel,
impregnerad med en blandning av kreosot- och
skifferolja.
Tabell III.
Impregneringsmedel L mm Överslagsspänning kV Juni September
Kreosotolja, torrprov 500 3201 __
1000 515 1 340
1500 1085 2 —
2 000 980 2 590 (490) 2
3 000 550 (525)2
4 000 — 990
Do. regnprov................ 2 000 910 —
Kreosotolja 4- skiffer- 500 320 —
olja, torrprov ........ 1000 465 455 1 (490) 2
1500 525 —
2 000 500 825 1 (680) 2
Do. regnprov................ 2 000 510
Oimpregnerad ............ 1000 — 400
2 000 — 770
3 000 — 1 140
Fig. 13. Impulsöverslag på regel, behandlad med en blandning av
kreosot- och skifferolja.
i En och samma regel. - Nya provstycken.
Diagrammet i fig. 14, där ovanstående värden
inlagts, visar att spridningen är mycket stor utom vad
beträffar det oimpregnerade virket, där punkterna
ligga anmärkningsvärt jämnt på en rät linje.
Orsakerna till detta torde vara att söka i
impreg-neringsmedlens fördelning i virket. Dels synes det,
som om de båda vätskorna ej skulle hava homogent
blandats med varandra, dels som om de skulle hava
upptagits olika i skilda delar av virket. Detta
sammanhänger med, att de plankor, varav reglarna
bestå, äro utskurna ur stockar och därför kunna
innehålla endast kärnved eller endast ytved eller både
kärn- och ytved. Hos en stolpe blir förhållandet ett
annat, då ytveden omger kärnveden i ett slutet lager.
