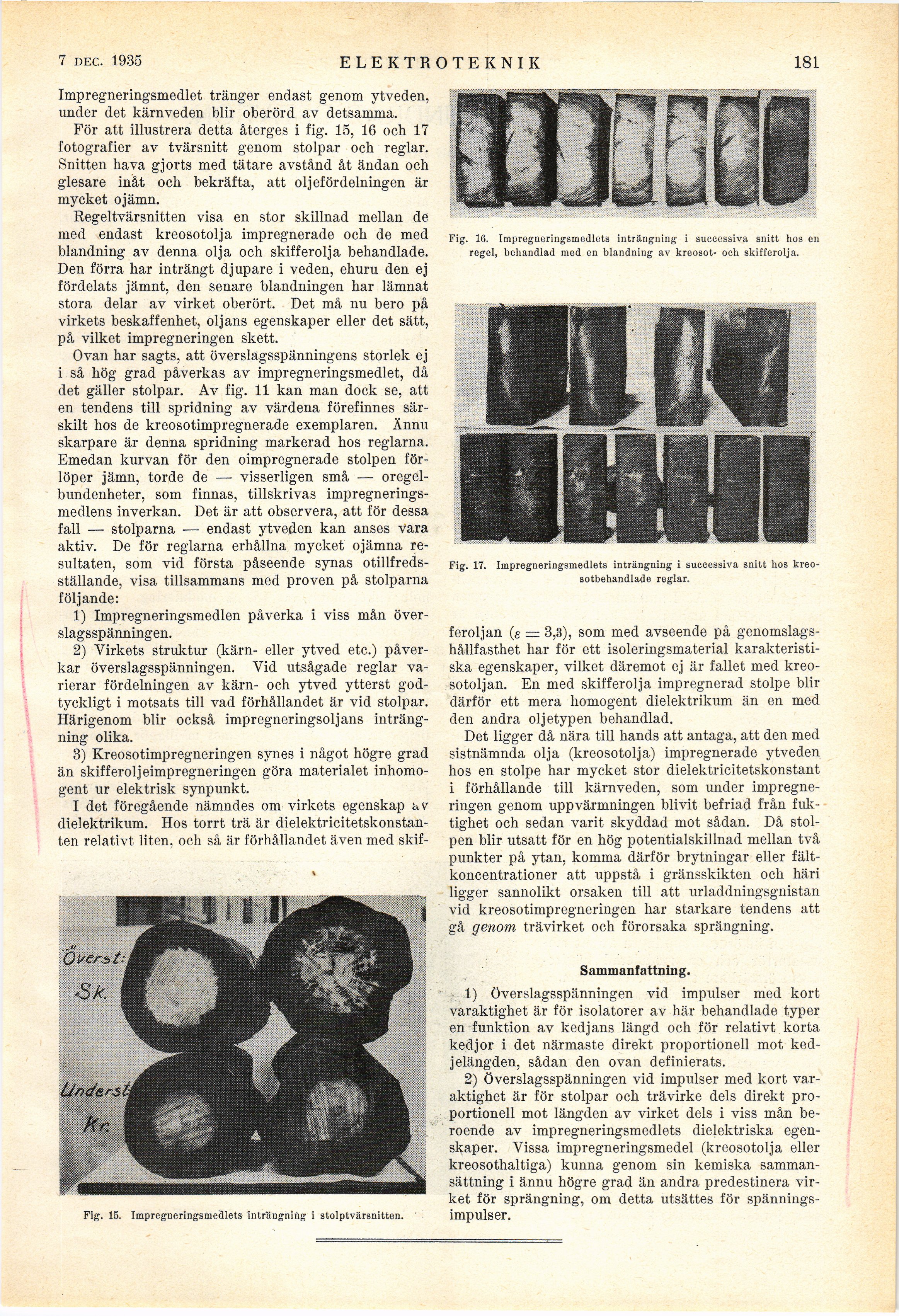

7 sept. 1935 ELEKTROTEKNIK 181
Impregneringsmedlet tränger endast genom ytveden,
under det kärnveden blir oberörd av detsamma.
För att illustrera detta återges i fig. 15, 16 och 17
fotografier av tvärsnitt genom stolpar och reglar.
Snitten hava gjorts med tätare avstånd åt ändan och
glesare inåt och bekräfta, att oljefördelningen är
mycket ojämn.
Regeltvärsnitten visa en stor skillnad mellan de
med endast kreosotolja impregnerade och de med
blandning av denna olja och skifferolja behandlade.
Den förra liar inträngt djupare i veden, ehuru den ej
fördelats jämnt, den senare blandningen har lämnat
stora delar av virket oberört. Det må nu bero på
virkets beskaffenhet, oljans egenskaper eller det sätt,
på vilket impregneringen skett.
Ovan har sagts, att överslàgsspänningens storlek ej
i så hög grad påverkas av impregneringsmedlet, då
det gäller stolpar. Av fig. 11 kan man dock se, att
en tendens till spridning av värdena förefinnes
särskilt hos de kreosotimpregnerade exemplaren. Ännu
skarpare är denna spridning markerad hos reglarna.
Emedan kurvan för den oimpregnerade stolpen
förlöper jämn, torde de — visserligen små —
oregelbundenheter, som finnas, tillskrivas
impregnerings-medlens inverkan. Det är att observera, att för dessa
fall — stolparna — endast ytveden kan anses vara
aktiv. De för reglarna erhållna mycket ojämna
resultaten, som vid första påseende synas
otillfredsställande, visa tillsammans med proven på stolparna
följande:
1) Impregneringsmedlen påverka i viss mån
överslagsspänningen.
2) Virkets struktur (kärn- eller ytved etc.)
påverkar överslagsspänningen. Vid utsågade reglar
varierar fördelningen av kärn- och ytved ytterst
godtyckligt i motsats till vad förhållandet är vid stolpar.
Härigenom blir också impregneringsoljans
inhängning olika.
3) Kreosotimpregneringen synes i något högre grad
än skifferoljeimpregneringen göra materialet
inhomogent ur elektrisk synpunkt.
I det föregående nämndes om virkets egenskap av
dielektrikum. Hos torrt trä är
dielektricitetskonstanten relativt liten, och så är förhållandet även med skif-
Fig. 16. Impregneringsmedlets inhängning i successiva snitt hos en
regel, behandlad med en blandning av kreosot- och skifferolja.
Fig. 17. Impregneringsmedlets inträngning i successiva snitt hos
kreo-sotbehandlade reglar.
feroljan (e = 3,3), som med avseende på
genomslagshållfasthet har för ett isoleringsmaterial
karakteristiska egenskaper, vilket däremot ej är fallet med
kreo-sotoljan. En med skifferolja impregnerad stolpe blir
därför ett mera homogent dielektrikum än en med
den andra oljetypen behandlad.
Det ligger då nära till hands att antaga, att den med
sistnämnda olja (kreosotolja) impregnerade ytveden
hos en stolpe har mycket stor dielektricitetskonstant
i förhållande till kärnveden, som under
impregneringen genom uppvärmningen blivit befriad från
fuktighet och sedan varit skyddad mot sådan. Då
stolpen blir utsatt för en hög potentialskillnad mellan två
punkter på ytan, komma därför brytningar eller
fältkoncentrationer att uppstå i gränsskikten och häri
ligger sannolikt orsaken till att urladdningsgnistan
vid kreosotimpregneringen liar starkare tendens att
gå genom trävirket och förorsaka sprängning.
Fig. 15.
Sammanfattning.
1) Överslagsspänningen vid impulser med kort
varaktighet är för isolatorer av här behandlade typer
en funktion av kedjans längd och för relativt korta
kedjor i det närmaste direkt proportionell mot
ked-jelängden, sådan den ovan definierats.
2) Överslagsspänningen vid impulser med kort
varaktighet är för stolpar och trävirke dels direkt
proportionell mot längden av virket dels i viss mån
beroende av impregneringsmedlets dielektriska
egenskaper. Vissa impregneringsmedel (kreosotolja eller
kreosothaltiga) kunna genom sin kemiska
sammansättning i ännu högre grad än andra predestinera
virket för sprängning, om detta utsättes för spännings-
Impregneringsmedlets intrüngning i stolptvärsnitten. impulser.
