7 sept. 1935
ELEKTROTEKNIK
189
lastning. Härvid var
effektförbrukningen
från kraftnätet 890
kW med samma
effektfaktor.
För utrönande av
utrustningens
sändningskvalitet ha
omfattande mätningar
gjorts.
Frekvenskarakteristiken för
enbart sändaren
framgår av fig. 24.
Toppen vid 6 000 p/s har
avsiktligt bibehållits
för att i någon mån
kompensera
antennens starkt fallande
karakteristik vid
frekvenser över 5 000
p/s.
[-Proportionalitets-kurvan-]
{+Proportionalitets-
kurvan+} för 160 kW
antenneffekt
framgår av fig. 25.
Dis-tortionen uppmättes
till 3,8 % vid 160
kW bärvåg och 80 %
modulering och fre-
kvensmoduleringen
befanns ligga långt
under 1 p/s.
Moduleringsnivån,
härrörande från
"maskinton" och således
icke önskvärd, har
uppmätts till 54 dB
under nivån för 1 000
p/s vid 80 %
modulering. Detta är ett
fullt nöjaktigt värde,
vilket också
verifieras i praktiken.
Någon maskinton kan nämligen på skäligt avstånd
från sändaren ej urskiljas.
Fältstyrkan av andra övertonen har uppmätts till
.ÆMtti
Fältstyrkekurvor
för
MOTALA RüNDRfiDIOSTflTION
- Antenneffekt 30 kW ^-1348 m
–- » 150 » A-1389 »
Skala 1:4 mill.

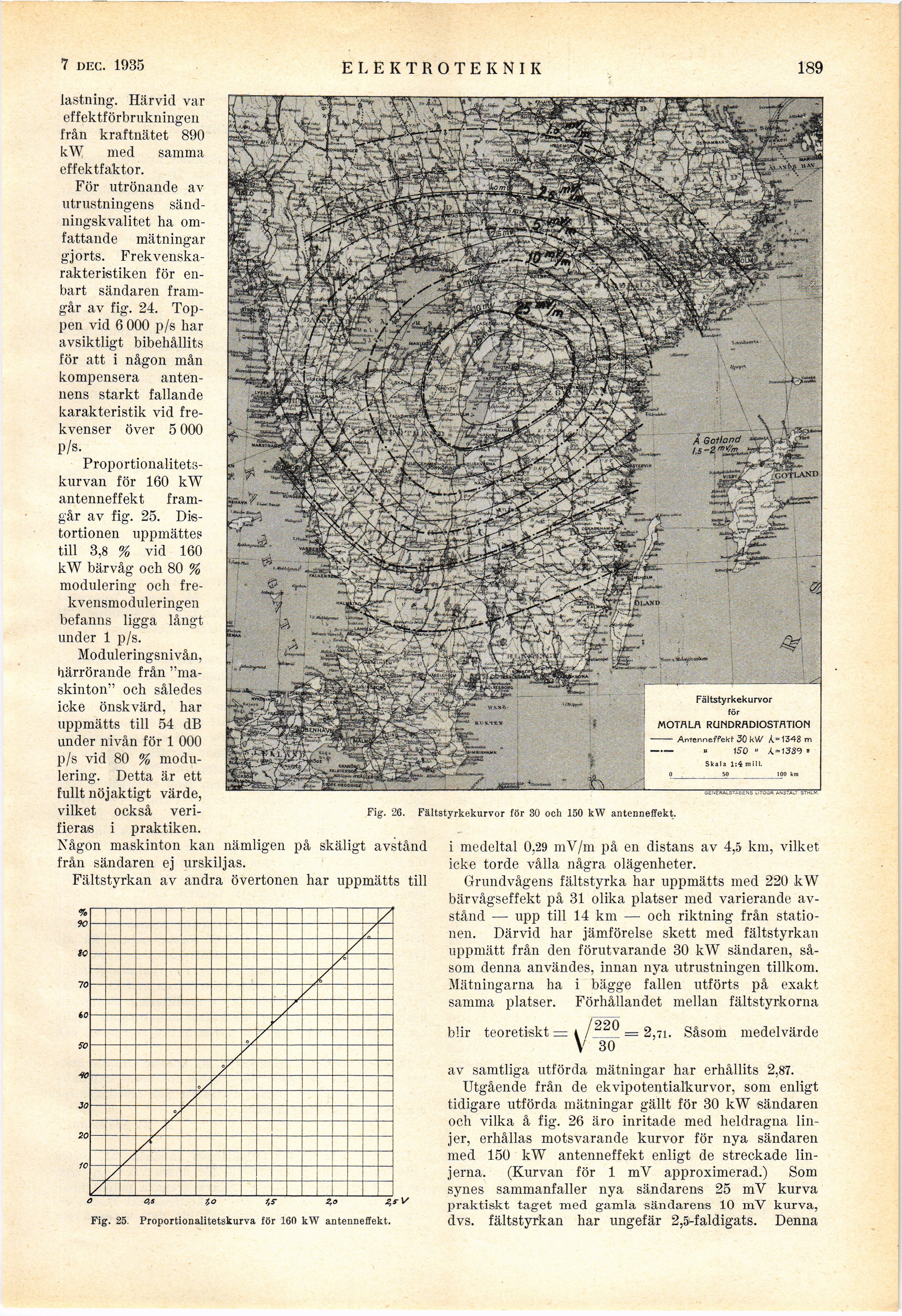

Fig. 26. Fältstyrkekurvor för 30 och 150 kW antenneffekt.
i medeltal 0,29 mV/m på en distans av 4,5 km, vilket
icke torde vålla några olägenheter.
Grundvågens fältstyrka har uppmätts med 220 kW
bärvågseffekt på 31 olika platser med varierande
avstånd — upp till 14 km — och riktning från
stationen. Därvid har jämförelse skett med fältstyrkan
uppmätt från den förutvarande 30 kW sändaren,
såsom denna användes, innan nya utrustningen tillkom.
Mätningarna ha i bägge fallen utförts på exakt
samma platser. Förhållandet mellan fältstyrkorna
blir teoretiskt:
. y’220 __ g
V 30
Såsom medelvärde
Fig. 25. Proportionalitetskurva för 160 kW antenneffekt.
av samtliga utförda mätningar har erhållits 2,87.
Utgående från de ekvipotentialkurvor, som enligt
tidigare utförda mätningar gällt för 30 kW sändaren
och vilka å fig. 26 äro inritade med heldragna
linjer, erhållas motsvarande kurvor för nya sändaren
nied 150 kW antenneffekt enligt de streckade
linjerna. (Kurvan för 1 mV approximerad.) Som
synes sammanfaller nya sändarens 25 mV kurva
praktiskt taget med gamla sändarens 10 mV kurva,
dvs. fältstyrkan har ungefär 2,5^faldigats. Denna
