10
TEKNISK TIDSKRIFT
13 april 1935
k iwav^te^BWMf J|
« ft fl fi > a Vft fi i Tni
organiska ämnen och
koloxid förbrännas. B är
en kaliapparat och C ett
klorkalciumrör för
absorption av i luften ingående
kolsyra och vatten. D är
en reglerbar elektrisk
rörugn och E ett glasrör,
i vilket vedmaterialet
inlägges. F är ett
svårsmält glasrör
innehållande kopparoxid, som upphettas i en vanlig
förbränningsugn för elementaranalyser. G är en kolv
med svavelsyra och H ett klorkalciumrör, som
vägas tillsamman för bestämning av den ur veden
utdrivna vattenmängden. I är en kaliapparat för
absorption av bildad kolsyra och J ett
klorkalciumrör för absorption av från kaliapparaten avgående
vatten. Röret K innehåller klorkalcium och skyddar
röret J från fuktighet. L är en gasmätningsapparat
och N en vattensug.
Före och efter varje prov bestämdes korrektionen
under 8 timmars tomkörning med exakt samma
gashastighet som under provet, och under försöket
korrigerades erhållen kolsyremängd med medelvärdet av
korrektionen före och efter provet. Enär
gashastigheten måste hållas ganska låg, för att kolsyra och
vatten skulle hinna absorberas, drogo proven
avsevärd tid, vid sågspån ca 40 timmar. Trämängden
måste nämligen tagas ganska stor på grund av den
ringa mängden flyktiga organiska ämnen.
I tabell 1 äro försöksdata från furuspån av
sågtim-mer sammanställda. Sågspånen var färsk och hade
en vattenhalt av ca 64 %. Torkröret var väl fyllt,
så att inga kanaler för luften funnos. Invägningen
var 50 g. Grafiskt återges terpen- och
vattenförlusten av kurvorna 1 a och 1 b i figur 3. Av den
grafiska framställningen framgår, att terpenförlusten
sannolikt ej överstiger 0,15 % och med säkerhet ej

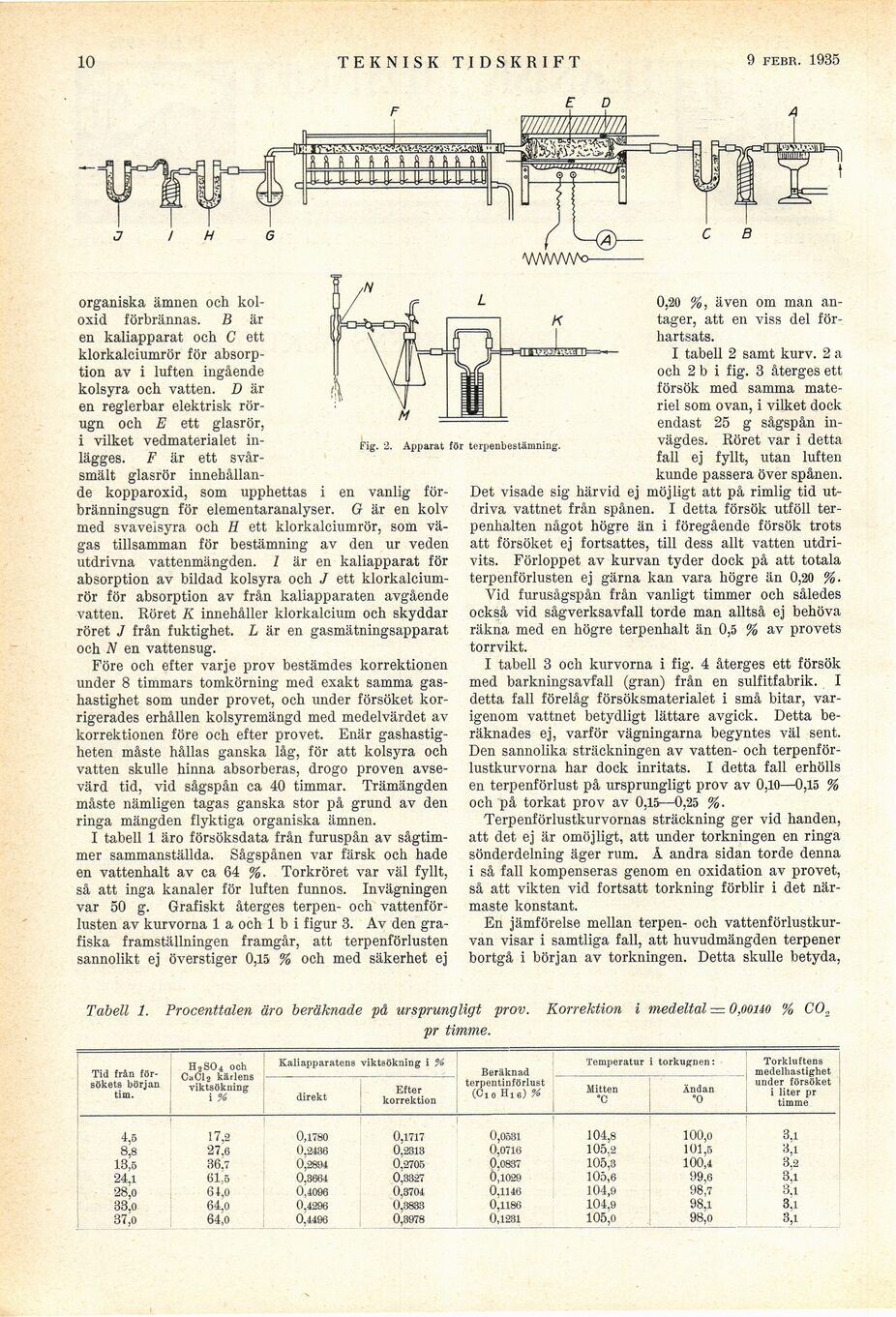

Fig. 2. Apparat för terpenbestämning.
0,20 %, även om man
antager, att en viss del
förhartsats.
I tabell 2 samt kurv. 2 a
och 2 b i fig. 3 återges ett
försök med samma
materiel som ovan, i vilket dock
endast 25 g sågspån
invägdes. Röret var i detta
fall ej fyllt, utan luften
kunde passera över spånen.
Det visade sig härvid ej möjligt att på rimlig tid
utdriva vattnet från spånen. I detta försök utföll
ter-penhalten något högre än i föregående försök trots
att försöket ej fortsattes, till dess allt vatten
utdrivits. Förloppet av kurvan tyder dock på att totala
terpenförlusten ej gärna kan vara högre än 0,20 %.
Vid furusågspån från vanligt timmer och således
också vid sågverksavfall torde man alltså ej behöva
räkna med en högre terpenhalt än 0,5 % av provets
torrvikt.
I tabell 3 och kurvorna i fig. 4 återges ett försök
med barkningsavfall (gran) från en sulfitfabrik. I
detta fall förelåg försöksmaterialet i små bitar,
varigenom vattnet betydligt lättare avgick. Detta
beräknades ej, varför vägningarna begyntes väl sent.
Den sannolika sträckningen av vatten- och
terpenför-lustkurvorna har dock inritats. I detta fall erhölls
en terpenförlust på ursprungligt prov av 0,10—0,15 %
och på torkat prov av 0,15—0,25 %.
Terpenförlustkurvornas sträckning ger vid handen,
att det ej är omöjligt, att under torkningen en ringa
sönderdelning äger rum. Å andra sidan torde denna
i så fall kompenseras genom en oxidation av provet,
så att vikten vid fortsatt torkning förblir i det
närmaste konstant.
En jämförelse mellan terpen- och
vattenförlustkurvan visar i samtliga fall, att huvudmängden terpener
bortgå i början av torkningen. Detta skulle betyda,
Tabell 1. Procenttalen äro beräknade på ursprungligt prov. Korrektion i medeltal = 0,00140 % C02
pr timme.
Tid från
försökets början
tim.
H2S04 och
CaCl 2 kärlens
viktsökning
i %
Kaliapparatens viktsökning i %
direkt
Efter
korrektion
Beräknad
terpentinförlust
(Clo Hia) %
Temperatur i torkugnen:
Mitten
Ändan
•o
Torkluftens
medelhastighet
under försöket
i liter pr
timme
4,5 17,2 0,1780 0,1717 0,0531 104,8 100,0 3,1
8,8 27,6 0,2436 0,2313 0,0716 105,2 101,5 3,1
13,5 36,7 0^2894 0,2705 0,0837 105,3 100,4 3,2
24,1 61.5 0,3664 0,3327 0,1029 105,6 99,6 3,1
28,0 64,0 0,4096 0,3704 0,1146 104,9 98,7 3,1
33,0 64,0 0,4296 0,3833 0,1186 104,9 98,1 3,1
37,0 64^0 0,4496 0,3978 0,1231 105,0 98,0 3,1
