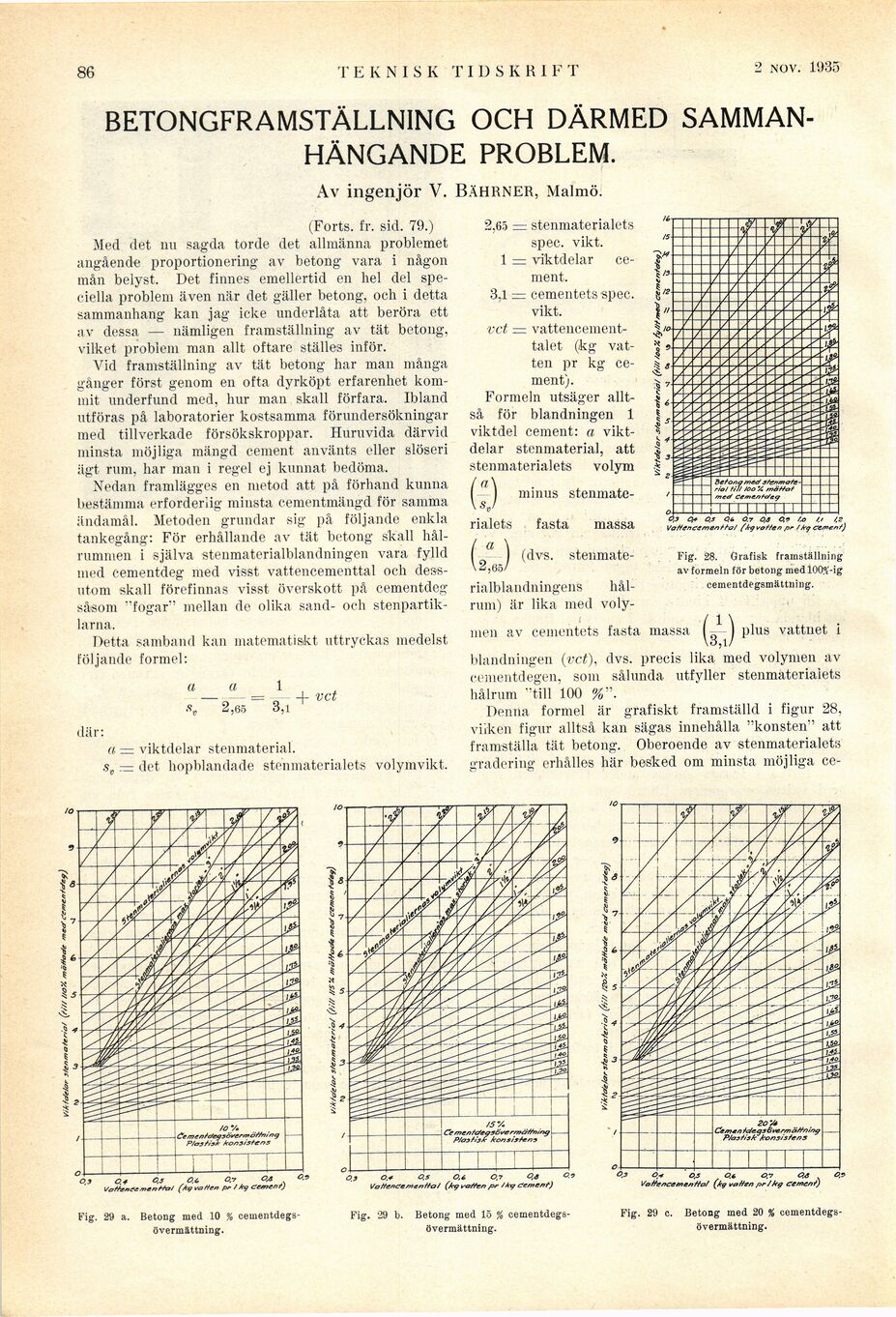

86

TE K NIS K TIDSKRIFT

nov. 1935

betongframställning och därmed
sammanhängande problem.

Av ingenjör V. Bährner, Malmö.

(Forts. fr. sid. 79.)

Med det nu sagda torde det allmänna problemet
angående proportionering av betong vara i någon
mån belyst. Det finnes emellertid en hel del
speciella problem även när det gäller betong, och i detta
sammanhang kan jag icke underlåta att beröra ett
av dessa — nämligen framställning av tät betong,
vilket problem man allt oftare ställes inför.

Vid framställning av tät betong har man många
gånger först genom en ofta dyrköpt erfarenhet
kommit underfund med, hur man skall förfara. Ibland
utföras på laboratorier kostsamma förundersökningar
med tillverkade försökskroppar. Huruvida därvid
minsta möjliga mängd cement använts eller slöseri
ägt rum, har inan i regel ej kunnat bedöma.

Nedan framlägges en metod att på förhand kunna
bestämma erforderlig minsta cementmängd för samma
ändamål. Metoden grundar sig på följande enkla
tankegång: För erhållande av tät betong skall
hål-rummen i själva stenmaterialblandningen vara fylld
med cementdeg med visst vattencementtal och
dessutom skall förefinnas visst överskott på cementdeg
såsom "fogar" mellan de olika sand- och
stenpartik-larna.

Detta samband kan matematiskt uttryckas medelst
följande formel:

a a 1

— „ = „ 4- vet
2,65 3,1 ^

där:

« = viktdelar stenmaterial.

s„ — det hopblandade stenmaterialets volymvikt.

2,65 = stenmaterialets
spec. vikt.

1 = viktdelar
cement.

3,1 = cementets spec.
vikt.

vet =
vattencement-talet (kg
vatten pr kg
cement).

Formeln utsäger
alltså. för blandningen 1
viktdel cement: a
viktdelar stenmaterial, att
stenmaterialets volym

(I)

V 2,65/

minus
stenmaterialets fasta massa

a \ ,,

I (dvs. stenmate-

V ^,65

rialblandningens
hål-rum) är lika med
volymen av cementets fasta massa j pius vattnet i

blandningen (vet), dvs. precis lika med volymen av
cementdegen, som sålunda utfyller stenmaterialets
hålrum "till 100 %".

Denna formel är grafiskt framställd i figur 28,
vilken figur alltså kan sägas innehålla "konsten" att
framställa tät betong. Oberoende av stenmaterialets
gradering erhålles här besked om minsta möjliga ce-

(dvs.

Fig. 28. Grafisk framställning
av formeln för betong medlOOS-ig
cementdegsmättiiing.

Fig. 29 a. Betong med 10 %
ceinentdegs-övermättning.

Fig. 29 b. Betong med 15 %
cementdegs-övermättning.

Fig. 29 c. Betong med 20 %
cementdegs-övermättning.
