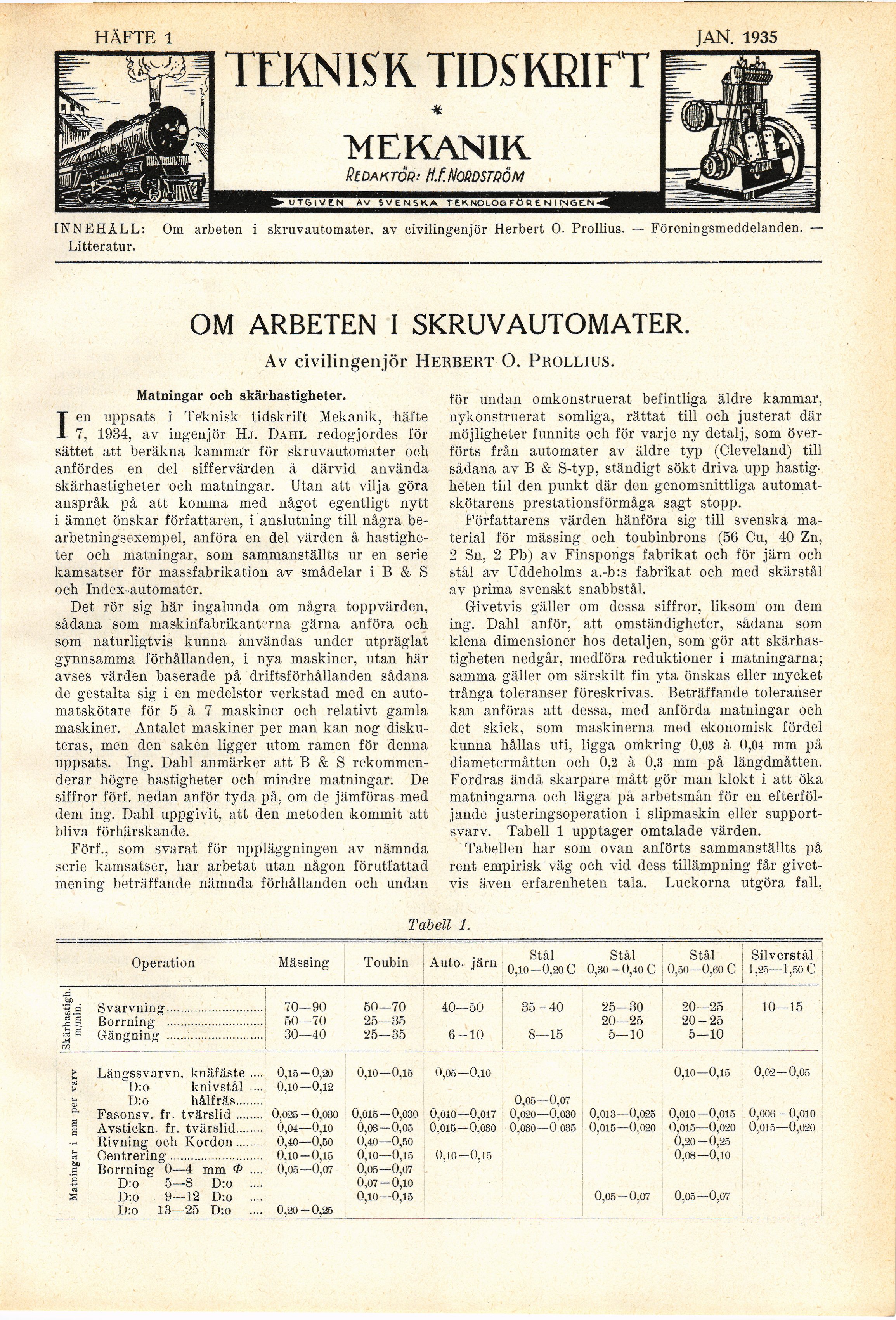

HÄFTE 1
TEKNISK TIDSKRIFT
JAN. 1935
MEKANIK
Redaktör.- Hf.NoßDSTßÖM
UTBIVEN AV SVENSKA TESNOLOSFÖB[ NINSCN
INNEHÅLL: Om arbeten i skruvautomater, av civilingenjör Herbert 0. Prollius. — Föreningsmeddelanden. —
Litteratur.
OM ARBETEN I SKRUVAUTOMATER.
Av civilingenjör Herbert O. Prollius.
Matningar och skärhastigheter.
I en uppsats i Teknisk tidskrift Mekanik, häfte
7, 1934, av ingenjör Hj. Dahl redogjordes för
sättet att beräkna kammar för skruvautomater och
anfördes en del siffervärden å därvid använda
skärhastigheter och matningar. Utan att vilja göra
anspråk på att komma med något egentligt nytt
i ämnet önskar författaren, i anslutning till några
bearbetningsexempel, anföra en del värden å
hastigheter och matningar, som sammanställts ur en serie
kamsatser för massfabrikation av smådelar i B & S
och Index-automater.
Det rör sig här ingalunda om några toppvärden,
sådana som maskinfabrikanterna gärna anföra och
som naturligtvis kunna användas under utpräglat
gynnsamma förhållanden, i nya maskiner, utan här
avses värden baserade på driftsförhållanden sådana
de gestalta sig i en medelstor verkstad med en
automatskötare för 5 à 7 maskiner och relativt gamla
maskiner. Antalet maskiner per man kan nog
diskuteras, men den saken ligger utom ramen för denna
uppsats. Ing. Dahl anmärker att B & S
rekommenderar högre hastigheter och mindre matningar. De
siffror förf. nedan anför tyda på, om de jämföras med
dem ing. Dahl uppgivit, att den metoden kommit att
bliva förhärskande.
Förf., som svarat för uppläggningen av nämnda
serie kamsatser, har arbetat utan någon förutfattad
mening beträffande nämnda förhållanden och undan
för undan omkonstruerat befintliga äldre kammar,
nykonstruerat somliga, rättat till och justerat där
möjligheter funnits och för varje ny detalj, som
överförts från automater av äldre typ (Cleveland) till
sådana av B & S-typ, ständigt sökt driva upp
hastigheten tiil den punkt där den genomsnittliga
automatskötarens prestationsförmåga sagt stopp.
Författarens värden hänföra sig till svenska
material för mässing och toubinbrons (56 Cu, 40 Zn,
2 Sn, 2 Pb) av Finspongs fabrikat och för järn och
stål av Uddeholms a.-b:s fabrikat och med skärstål
av prima svenskt snabbstål.
Givetvis gäller om dessa siffror, liksom om dem
ing. Dahl anför, att omständigheter, sådana som
klena dimensioner hos detaljen, som gör att
skärhastigheten nedgår, medföra reduktioner i matningarna;
samma gäller om särskilt fin yta önskas eller mycket
trånga toleranser föreskrivas. Beträffande toleranser
kan anföras att dessa, med anförda matningar och
det skick, som maskinerna med ekonomisk fördel
kunna hållas uti, ligga omkring 0,03 à 0,04 mm på
diametermåtten och 0,2 à 0,3 mm på längdmåtten.
Fordras ändå skarpare mått gör man klokt i att öka
matningarna och lägga på arbetsmån för en
efterföljande justeringsoperation i slipmaskin eller
supportsvarv. Tabell 1 upptager omtalade värden.
Tabellen har som ovan anförts sammanställts på
rent empirisk väg och vid dess tillämpning får
givetvis även erfarenheten tala. Luckorna utgöra fall,
Tabell 1.
Operation Mässing Toubin Auto. järn Stål 0,10-0,20 C Stål 0,30-0,40 C Stål 0,50—0,60 C Silverstål 1,25—1,50 C
Skärhastigh. m/min. Svarvning............................ 70-90 50-70 40—50 35-40 25—30 20—25 10—15
Borrning ............................ 50—70 25—35 20—25 20-25
Gängning ............................ 30—40 25-35 6-10 8—15 5—10 5—10
Matningar i mm per varv Längssvarvn. knäfäste .... 0,15-0,20 0,10—0,15 0,05—0,10 0,10—0,15 0,02—0,05
D:o knivstål .... 0.10-0.12
D:o hålfräs........ 0,05—0,07
Fasonsv. fr. tvärslid........ 0,025 - 0,030 0,015 —0,030 0,010—0,017 0,020—0,030 0,013—0,025 0,010—0,015 0,006 - 0,010
Avstickn. fr. tvärslid........ 0,04—0.10 0,03 — 0,05 0,015—0.030 O.030 — 0.035 0.015—O.O^O 0,015—0,020 0.015—0.020
Rivning och Kordon........ 0,40—0,50 0,40—0,50 0,20 — 0,25
Centrering............................ 0.10—0,15 0,10—0,15 0,10 —0.15 0.08—0,10
Borrning 0—4 mm <P .... 0.05—0,07 0,05—0,07
D:o 5—8 D:o .... 0,07 — 0,10
D:o 9—12 D:o .... 0,10—0,15 0.05 —0.07 0.05—0.07
D:o 13—25 D:o .... 0,20—0,25
