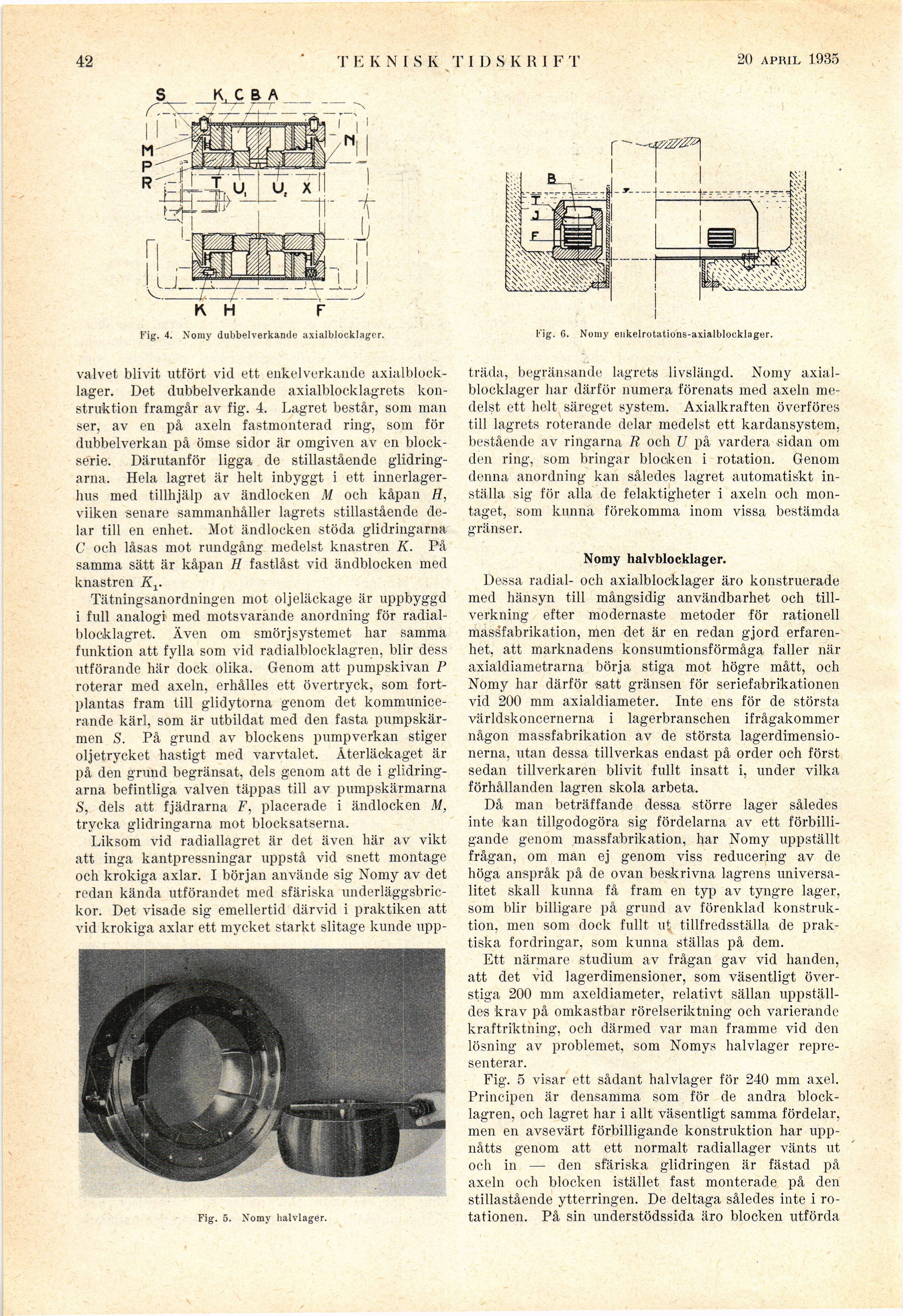

42
T E K N I S K T I D S K R 1 F T
20 april 1935
K H F
Fig. 4. Nomy dubbelverkande axialblocklager.
Fig. 6. Noniy enkelrotations-axialbloeklager.
valvet blivit utfört vid ett enkelverkande
axialblocklager. Det dubbelverkande axialblocklagrets
konstruktion framgår av fig. 4. Lagret består, som man
ser, av en på axeln fastmonterad ring, som för
dubbelverkan på ömse sidor är omgiven av en
blockserie. Därutanför ligga de stillastående
glidringarna. Hela lagret är lielt inbyggt i ett
innerlager-hus med tillhjälp av ändlocken M och kåpan H,
vilken senare sammanhåller lagrets stillastående
delar till en enhet. Mot ändlocken stöda glidringarna
C och låsas mot rundgång medelst knastren K. På
samma sätt är kåpan H fastlåst vid ändblocken med
knastren Kv
Tätningsanordningen mot oljeläckage är uppbyggd
i full analogi med motsvarande anordning för
radial-blocklagret. Även om smörj systemet har samma
funktion att fylla som vid radialblocklagren, blir dess
utförande här dock olika. Genom att pumpskivan P
roterar med axeln, erhålles ett övertryck, som
fortplantas fram till glidytorna genom det
kommunicerande kärl, som är utbildat med den fasta
pumpskärmen S. På grund av blockens pumpverkan stiger
oljetrycket hastigt med varvtalet. Återläckaget är
på den grund begränsat, dels genom att de i
glidringarna befintliga valven täppas till av pumpskärmarna
S, dels att fjädrarna F, placerade i ändlocken M,
trycka glidringarna mot blocksatserna.
Liksom vid radiallagret är det även här av vikt
att inga kantpressningar uppstå vid snett montage
och krokiga axlar. I början använde sig Nomy av det
redan kända utförandet med sfäriska
underläggsbrickor. Det visade sig emellertid därvid i praktiken att
vid krokiga axlar ett mycket starkt slitage kunde upp-
Fig. 5. Nomy halvlager.
träda, begränsande lagrets livslängd. Nomy
axialblocklager har därför numera förenats med axeln
medelst ett helt säreget system. Axialkraften överföres
till lagrets roterande delar medelst ett kardansystem,
bestående av ringarna R och ü på vardera sidan om
den ring, som bringar blocken i rotation. Genom
denna anordning kan således lagret automatiskt
inställa sig för alla de felaktigheter i axeln och
montaget, som kunna förekomma inom vissa bestämda
gränser.
Nomy halvblocklager.
Dessa radial- och axialblocklager äro konstruerade
med hänsyn till mångsidig användbarhet och
tillverkning efter modernaste metoder för rationell
massfabrikation, men det är en redan gjord
erfarenhet, att marknadens konsumtionsförmåga faller när
axialdiametrarna börja stiga mot högre mått, och
Nomy har därför satt gränsen för seriefabrikationen
vid 200 mm axialdiameter. Inte ens för de största
världskoncernerna i lagerbranschen ifrågakommer
någon massfabrikation av de största
lagerdimensionerna, utan dessa tillverkas endast på order och först
sedan tillverkaren blivit fullt insatt i, under vilka
förhållanden lagren skola arbeta.
Då man beträffande dessa större lager således
inte kan tillgodogöra sig fördelarna av ett
förbilligande genom massfabrikation, har Nomy uppställt
frågan, om man ej genom viss reducering av de
höga anspråk på de ovan beskrivna lagrens
universa-litet skall kunna få fram en typ av tyngre lager,
som blir billigare på grund av förenklad
konstruktion, men som dock fullt ut tillfredsställa de
praktiska fordringar, som kunna ställas på dem.
Ett närmare studium av frågan gav vid handen,
att det vid lagerdimensioner, som väsentligt
överstiga 200 mm axeldiameter, relativt sällan
uppställdes krav på omkastbar rörelseriktning och varierande
kraftriktning, ocli därmed var man framme vid den
lösning av problemet, som Nomys halvlager
representerar.
Fig. 5 visar ett sådant halvlager för 240 mm axel.
Principen är densamma som för de andra
blocklagren, och lagret har i allt väsentligt samma fördelar,
men en avsevärt förbilligande konstruktion har
uppnåtts genom att ett normalt radiallager vänts ut
och in — den sfäriska glidringen är fästad på
axeln och blocken istället fast monterade på den
stillastående ytterringen. De deltaga således inte i
rotationen. På sin understödssida äro blocken utförda
