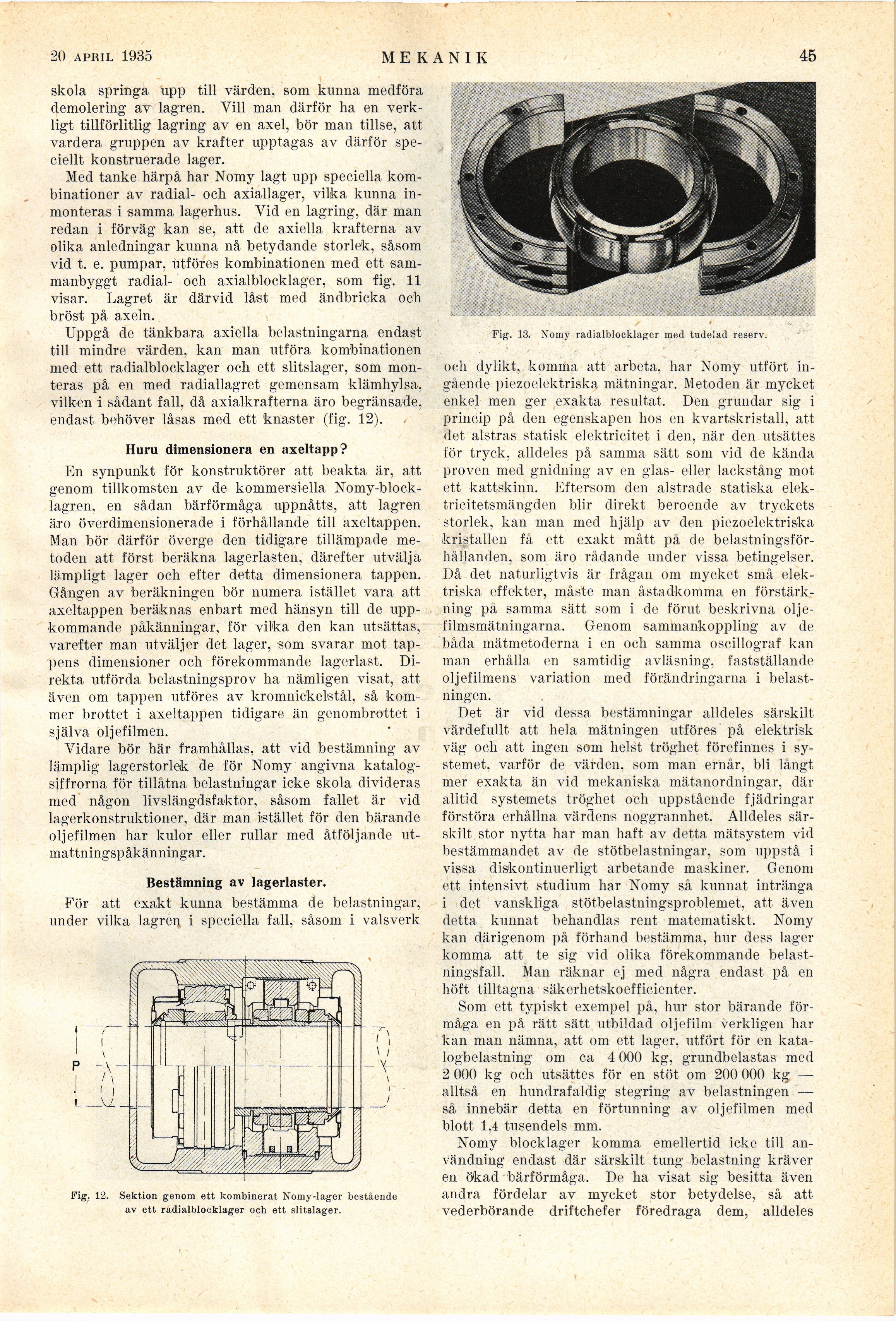

16 febr. 1935
MEKANIK
45
skola springa upp till värden, som kunna medföra
demolering av lagren. Vill man därför ha en
verkligt tillförlitlig lagring av en axel, bör man tillse, att
vardera gruppen av krafter upptagas av därför
speciellt konstruerade lager.
Med tanke härpå har Nomy lagt upp speciella
kombinationer av radial- och axiallager, vilka kunna
inmonteras i samma lagerhus. Vid en lagring, där man
redan i förväg kan se, att de axiella krafterna av
olika anledningar kunna nå betydande storlek, såsom
vid t. e. pumpar, utföres kombinationen med ett
sammanbyggt radial- och axialblocklager, som fig. 11
visar. Lagret är därvid låst med ändbricka och
bröst på axeln.
Uppgå de tänkbara axiella belastningarna endast
till mindre värden, kan man utföra kombinationen
med ett radialblocklager och ett slitslager, som
monteras på en med radiallagret gemensam klämhylsa,
vilken i sådant fall, då axialkrafterna äro begränsade,
endast behöver låsas med ett knaster (fig. 12).
Huru dimensionera en axeltapp?
En synpunkt för konstruktörer att beakta är, att
genom tillkomsten av de kommersiella
Nomy-block-lagren. en sådan bärförmåga uppnåtts, att lagren
äro överdimensionerade i förhållande till axeltappen.
Man bör därför överge den tidigare tillämpade
metoden att först beräkna lagerlasten, därefter utvälja
lämpligt lager och efter detta dimensionera tappen.
Gången av beräkningen bör numera istället vara att
axeltappen beräknas enbart med hänsyn till de
uppkommande påkänningar, för vilka den kan utsättas,
varefter man utväljer det lager, som svarar mot
tappens dimensioner och förekommande lagerlast.
Direkta utförda belastningsprov ha nämligen visat, att
även om tappen utföres av kromnickelstål, så
kommer brottet i axeltappen tidigare än genombrottet i
själva oljefilmen.
Vidare bör här framhållas, att vid bestämning av
lämplig lagerstorlek de för Nomy angivna
katalogsiffrorna för tillåtna belastningar icke skola divideras
med någon livslängdsfaktor, såsom fallet är vid
lagerkonstruktioner, där man istället för den bärande
oljefilmen har kulor eller rullar med åtföljande
ut-mattn ingspåkänningar.
Bestämning av lagerlaster.
För att exakt kunna bestämma de belastningar,
under vilka lagret; i speciella fall, såsom i valsverk
Fig. 12. Sektion genom ett kombinerat Nomy-lager bestående
av ett radialblocklager och ett slitslager.
Fig. 13. Nomy radialblocklager med tudelad reserv.
och dylikt, komma att arbeta, har Nomy utfört
ingående piezoelektriska mätningar. Metoden är mycket
enkel men ger exakta resultat. Den grundar sig i
princip på den egenskapen hos en kvartskristall, att
det alstras statisk elektricitet i den, när den utsättes
tör tryck, alldeles på samma sätt som vid de kända
proven med gnidning av en glas- eller lackstång mot
ett kattskinn. Eftersom den alstrade statiska
elektricitetsmängden blir direkt beroende av tryckets
storlek, kan man med hjälp av den piezoelektriska
kristallen få ett exakt mått på de
belastningsförhållanden, som äro rådande under vissa betingelser.
Då det naturligtvis är frågan om mycket små
elektriska effekter, måste man åstadkomma en
förstärkning på samma sätt som i de förut beskrivna
olje-filmsmätningarna. Genom sammankoppling av de
båda mätmetoderna i en och samma oscillograf kan
man erhålla en samtidig avläsning, fastställande
oljefilmens variation med förändringarna i
belastningen.
Det är vid dessa bestämningar alldeles särskilt
värdefullt att hela mätningen utföres på elektrisk
väg ocli att ingen som helst trög’het förefinnes i
systemet, varför de värden, som man ernår, bli långt
mer exakta än vid mekaniska mätanordningar, där
alltid systemets tröghet och uppstående fjädringar
förstöra erhållna värdens noggrannhet. Alldeles
särskilt stor nytta har man haft av detta mätsystem vid
bestämmandet av de stötbelastningar, som uppstå i
vissa diskontinuerligt arbetande maskiner. Genom
ett intensivt studium har Nomy så kunnat intränga
1 det vanskliga stötbelastningsproblemet, att även
detta kunnat behandlas rent matematiskt. Nomy
kan därigenom på förhand bestämma, hur dess lager
komma att te sig vid olika förekommande
belastningsfall. Man räknar ej med några endast på en
höft tilltagna säkerhetskoefficienter.
Som ett typiskt exempel på, hur stor bärande
förmåga en på rätt sätt utbildad oljefilm verkligen har
kan man nämna, att om ett lager, utfört för en
katalogbelastning om ca 4 000 kg, grundbelastas med
2 000 kg och utsättes för en stöt om 200 000 kg —
alltså en hundrafaldig stegring av belastningen —
så innebär detta en förtunning av oljefilmen med
blott 1,4 tusendels mm.
Nomy blocklager komma emellertid icke till
användning endast där särskilt tung belastning kräver
en ökad bärförmåga. De ha visat sig besitta även
andra fördelar av mycket stor betydelse, så att
vederbörande driftchefer föredraga dem, alldeles
