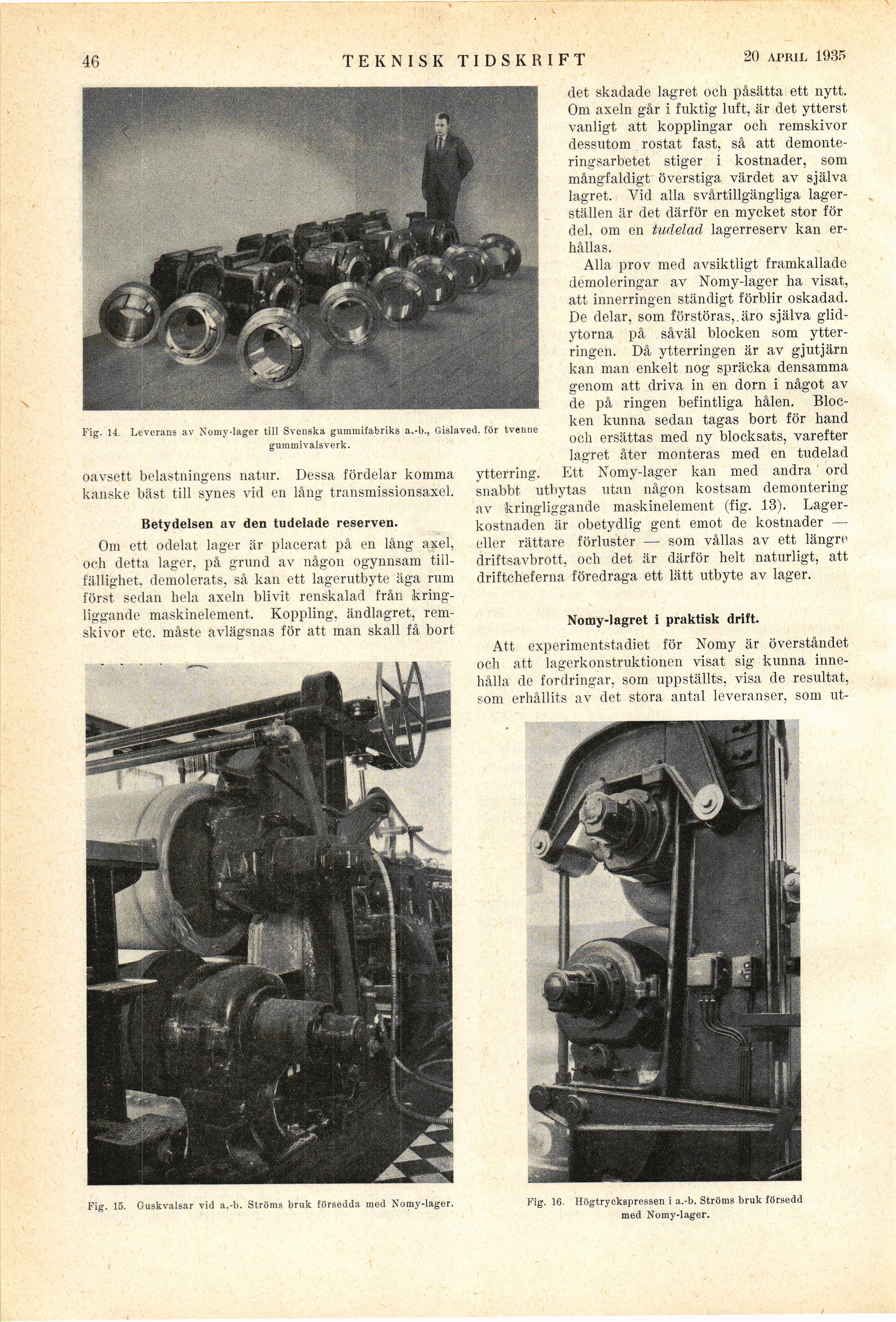

Fig. 15. Guskvalsar vid a.-b. Ströms bruk försedda med Nomy-lager. Fig. 16. Högtryckspressen i a.-b. Ströms bruk försedd
med Nomy-lager.
•46 TEKNISK TIDSKRIFT 20 april 1935
Fig. 14.
Leverans av Nomy-lager till Svenska gummifabriks a.-b., Gislaved. för tvenne
gummivalsverk.
oavsett belastningens natur. Dessa fördelar komma
kanske bäst till synes vid en lång transmissionsaxel.
Betydelsen av den tudelade reserven.
Om ett odelat lager är placerat på en lång axel,
och detta lager, på grund av någon ogynnsam
tillfällighet, demolerats, så kan ett lagerutbyte äga rum
först sedan hela axeln blivit renskalad från
kringliggande maskinelement. Koppling, ändlagret,
remskivor etc. måste avlägsnas för att inan skall få bort
det skadade lagret och påsätta ett nytt.
Om axeln går i fuktig luft, är det ytterst
vanligt att kopplingar och remskivor
dessutom rostat fast, så att
demonte-ringsarbetet stiger i kostnader, som
mångfaldigt överstiga värdet av själva
lagret. Vid alla svårtillgängliga
lagerställen är det därför en mycket stor för
del, om en tudelad lagerreserv kan
erhållas.
Alla prov med avsiktligt framkallade
demoleringar av Nomy-lager ha visat,
att innerringen ständigt förblir oskadad.
De delar, som förstöras,.äro själva
glidytorna på såväl blocken som
ytterringen. Då ytterringen är av gjutjärn
kan man enkelt nog spräcka densamma
genom att driva in en dorn i något av
de på ringen befintliga hålen.
Blocken kunna sedan tagas bort för hand
och ersättas med ny blocksats, varefter
lagret åter monteras med en tudelad
ytterring. Ett Nomy-lager kan med andra 1 ord
snabbt utbytas utan någon kostsam demontering
av kringliggande maskinelement (fig. 13).
Lagerkostnaden är obetydlig gent emot de kostnader —
eller rättare förluster — som vållas av ett längre
driftsavbrott, och det är därför helt naturligt, att
driftcheferna föredraga ett lätt utbyte av lager.
Nomy-lagret i praktisk drift.
Att experimentstadiet för Nomy är överståndet
och att lagerkonstruktionen visat sig kunna
innehålla de fordringar, som uppställts, visa de resultat,
som erhållits av det stora antal leveranser, som ut-
