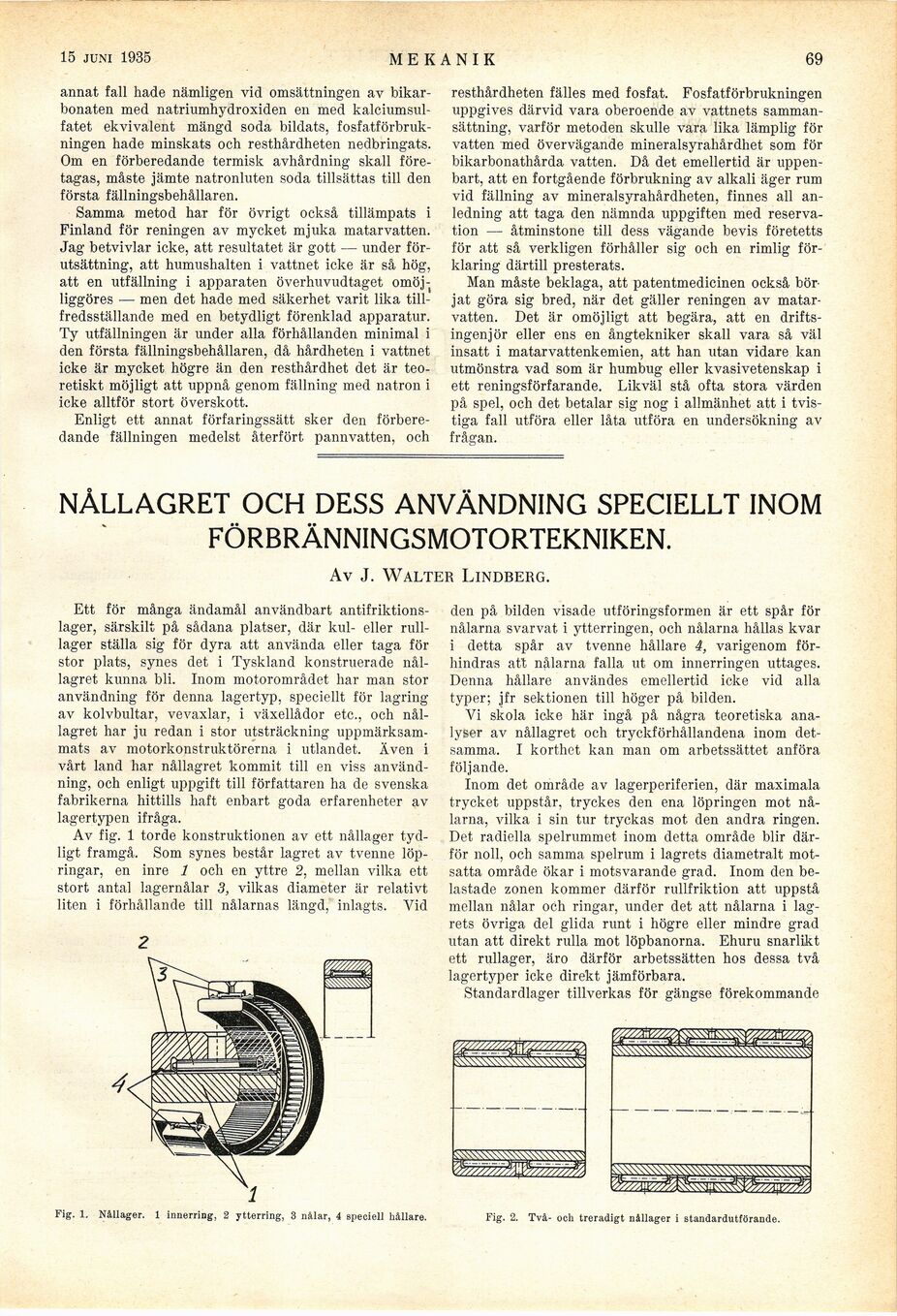

15 juni 1935
MEKANIK
69
annat fall hade nämligen vid omsättningen av
bikar-bonaten med natriumhydroxiden en med
kalciumsulfatet ekvivalent mängd soda bildats,
fosfatförbrukningen hade minskats och resthårdheten nedbringats.
Om en förberedande termisk avhårdning skall
företagas, måste jämte natronluten soda tillsättas till den
första fällningsbehållaren.
Samma metod har för övrigt också tillämpats i
Finland för reningen av mycket mjuka matarvatten.
Jag betvivlar icke, att resultatet är gott — under
förutsättning, att humushalten i vattnet icke är så hög,
att en utfällning i apparaten överhuvudtaget
omöj-liggöres — men det hade med säkerhet varit lika
tillfredsställande med en betydligt förenklad apparatur.
Ty utfällningen är under alla förhållanden minimal i
den första fällningsbehållaren, då hårdheten i vattnet
icke är mycket högre än den resthårdhet det är
teoretiskt möjligt att uppnå genom fällning med natron i
icke alltför stort överskott.
Enligt ett annat förfaringssätt sker den
förberedande fällningen medelst återfört pannvatten, och
resthårdheten fälles med fosfat. Fosfatförbrukningen
uppgives därvid vara oberoende av vattnets
sammansättning, varför metoden skulle vara lika lämplig för
vatten med övervägande mineralsyrahårdhet som för
bikarbonathårda vatten. Då det emellertid är
uppenbart, att en fortgående förbrukning av alkali äger rum
vid fällning av mineralsyrahårdheten, finnes ali
anledning att taga den nämnda uppgiften med
reservation — åtminstone till dess vägande bevis företetts
för att så verkligen förhåller sig och en rimlig
förklaring därtill presterats.
Man måste beklaga, att patentmedicinen också
börjat göra sig bred, när det gäller reningen av
matarvatten. Det är omöjligt att begära, att en
driftsingenjör eller ens en ångtekniker skall vara så väl
insatt i matarvattenkemien, att han utan vidare kan
utmönstra vad som är humbug eller kvasivetenskap i
ett reningsförfarande. Likväl stå ofta stora värden
på spel, och det betalar sig nog i allmänhet att i
tvis-tiga fall utföra eller låta utföra en undersökning av
frågan.
NÅLLAGRET OCH DESS ANVÄNDNING SPECIELLT INOM
FÖRBRÄNNINGSMOTORTEKNIKEN.
Av J. Walter Lindberg.
Ett för många ändamål användbart
antifriktionslager, särskilt på sådana platser, där kul- eller
rull-lager ställa sig för dyra att använda eller taga för
stor plats, synes det i Tyskland konstruerade
nållagret kunna bli. Inom motorområdet har man stor
användning för denna lagertyp, speciellt för lagring
av kolvbultar, vevaxlar, i växellådor etc., och
nållagret har ju redan i stor utsträckning
uppmärksammats av motorkonstruktörerna i utlandet. Även i
vårt land har nållagret kommit till en viss
användning, och enligt uppgift till författaren ha de svenska
fabrikerna hittills haft enbart goda erfarenheter av
lagertypen ifråga.
Av fig. 1 torde konstruktionen av ett nållager
tydligt framgå. Som synes består lagret av tvenne
löpringar, en inre 1 och en yttre 2, mellan vilka ett
stort antal lagernålar 3, vilkas diameter är relativt
liten i förhållande till nålarnas längd, inlagts. Yid
2
den på bilden visade utföringsformen är ett spår för
nålarna svarvat i ytterringen, och nålarna hållas kvar
i detta spår av tvenne hållare 4, varigenom
förhindras att nålarna falla ut om innerringen uttages.
Denna hållare användes emellertid icke vid alla
typer; jfr sektionen till höger på bilden.
Vi skola icke här ingå på några teoretiska
analyser av nållagret och tryckförhållandena inom
detsamma. I korthet kan man om arbetssättet anföra
följande.
Inom det område av lagerperiferien, där maximala
trycket uppstår, tryckes den ena löpringen mot
nålarna, vilka i sin tur tryckas mot den andra ringen.
Det radiella spelrummet inom detta område blir
därför noll, och samma spelrum i lagrets diametralt
mot-Scitt&i område ökar i motsvarande grad. Inom den
belastade zonen kommer därför rullfriktion att uppstå
mellan nålar och ringar, under det att nålarna i
lagrets övriga del glida runt i högre eller mindre grad
utan att direkt rulla mot löpbanorna. Ehuru snarlikt
ett rullager, äro därför arbetssätten hos dessa två
lagertyper icke direkt jämförbara.
Standardlager tillverkas för gängse förekommande
i*-.-Jb-^
|||||g|||||if
Fig. 2. Två- och treradigt nållager i standardutförande.
L^-q—^rr^rTLp _ n ;
... u
Fig. 1. Nållager. 1 innerring, 2 ytterring, 3 nålar, 4 speciell hållare.
