•98

TEKNISK TIDSKRIFT

20 april 1935

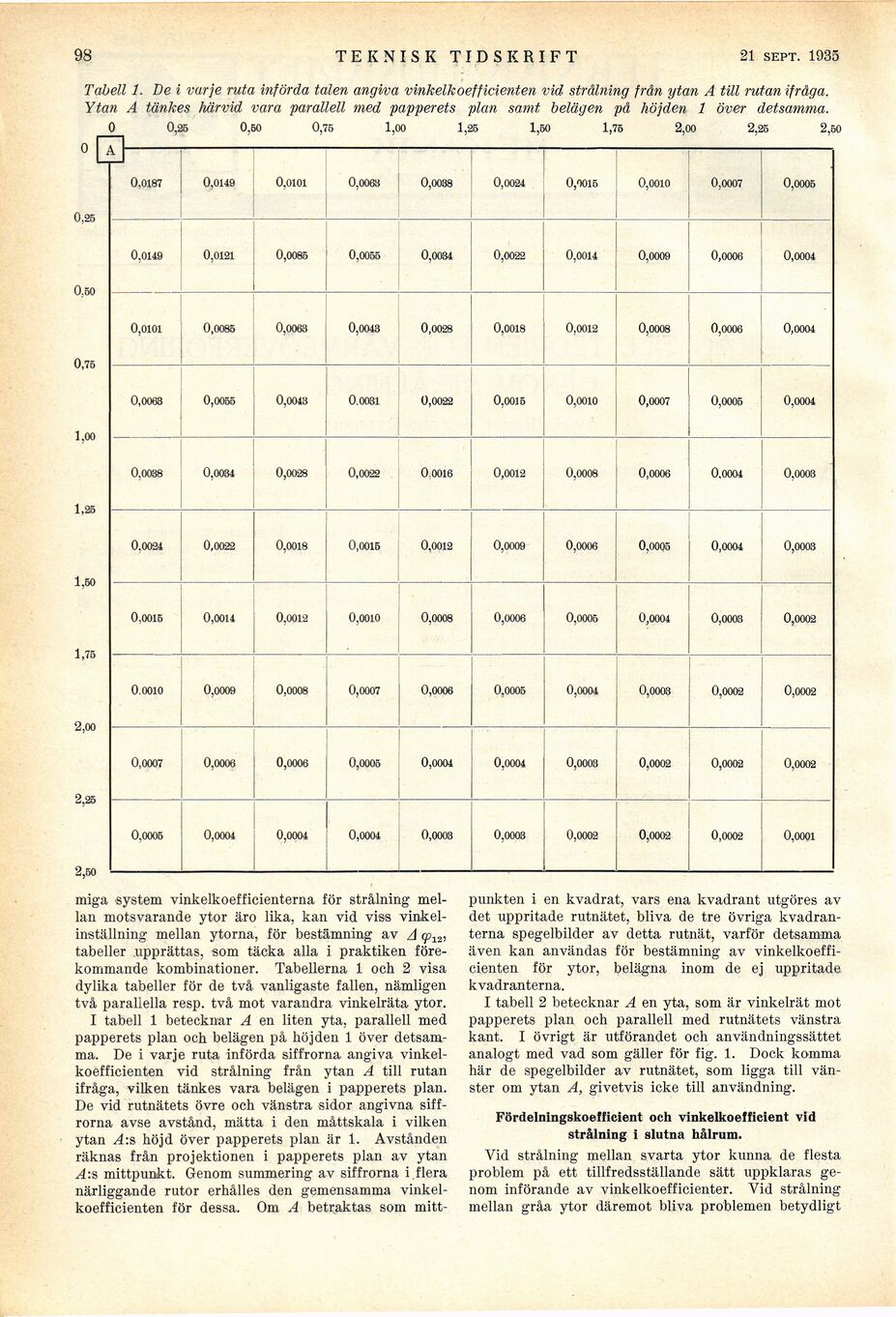

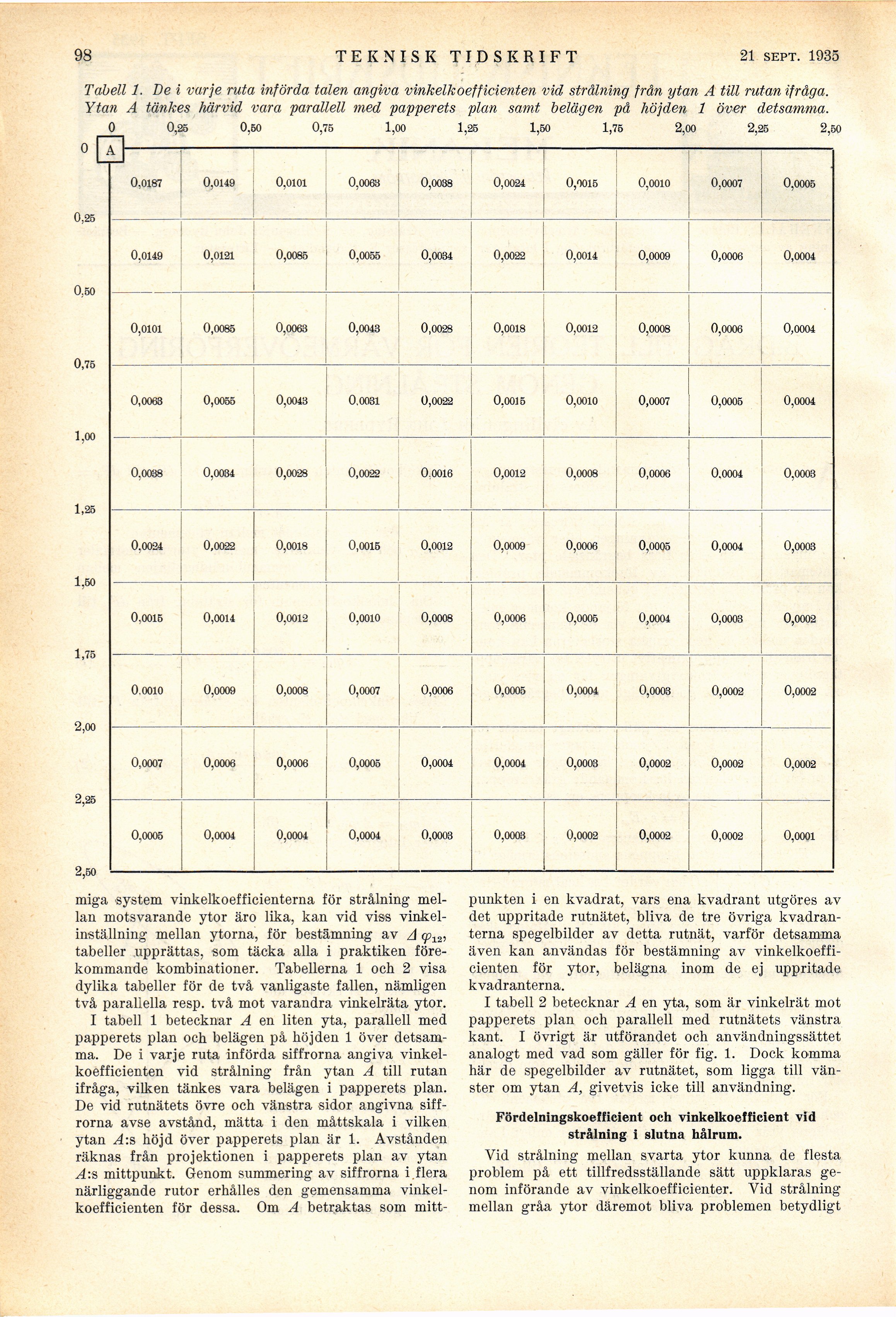

Tabell 1. De i varje ruta införda talen angiva vinkelkoefficienten vid strålning från ytan A till rutan ifråga.
Ytan A tankes härvid vara parallell med papperets plan samt belägen på höjden 1 över detsamma.
O 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50

o A

\ 0,0187 0,0149 0,0101 0,0063 0,0038 0,0024 0,0015 0,0010 0.0007 0,0005
0,0149 0,0121 0,0085 0,0055 0,0034 0,0022 0,0014 0,0009 0,0006 0,0004
0,0101 0,0085 0,0063 0,0043 0,0028 0,0018 0,0012 0,0008 0,0006 0,0004
0,0063 0,0055 0,0043 0,0031 0,0022 0,0015 0,0010 0,0007 0,0005 O,0004
0,0038 0,0034 0,0028 0,0022 0,0016 0,0012 0,0008 O,0006 0.0004 0,0003
0.0024 0,0022 0,0018 0,0015 0,0012 O,0009 O,0006 O,0005 0,0004 0,0003
0,0015 0,0014 0,0012 O,0010 O,0008 0,0006 0,0005 O,0004 0,0003 0,0002
O.ooio O,0009 0,0008 O,0007 O,0006 O,0005 0,0004 0,0003 0,0002 0,0002
0,0007 0,0006 0,0006 0,0005 0,0004 O,0004 0,0003 0,0002 0,0002 0,0002
0,0005 0,0004 0,0004 0,0004 O,0003 0,0003 O,0002 0,0002 0,0002 0,oooi

0,25

0.50

0,75

1,00

1,25

1,50

1,75

2,00

2,25

2,50

miga system vinkelkoefficienterna för strålning
mellan motsvarande ytor äro lika, kan vid viss
vinkelinställning mellan ytorna, för bestämning av A <p12,
tabeller upprättas, som täcka alla i praktiken
förekommande kombinationer. Tabellerna 1 och 2 visa
dylika tabeller för de två vanligaste fallen, nämligen
två parallella resp. två mot varandra vinkelräta ytor.

I tabell 1 betecknar A en liten yta, parallell med
papperets plan och belägen på höjden 1 över
detsamma. De i varje ruta införda siffrorna angiva
vinkelkoefficienten vid strålning från ytan A till rutan
ifråga, vilken tänkes vara belägen i papperets plan.
De vid rutnätets övre och vänstra sidor angivna
siffrorna avse avstånd, mätta i den måttskala i vilken
ytan A:s höjd över papperets plan är 1. Avstånden
räknas från projektionen i papperets plan av ytan
A:s mittpunkt. Genom summering av siffrorna i flera
närliggande rutor erhålles den gemensamma
vinkelkoefficienten för dessa, Om A betraktas som mitt-

punkten i en kvadrat, vars ena kvadrant utgöres av
det uppritade rutnätet, bliva de tre övriga
kvadran-terna spegelbilder av detta rutnät, varför detsamma
även kan användas för bestämning av
vinkelkoefficienten för ytor, belägna inom de ej uppritade
kvadranterna.

I tabell 2 betecknar A en yta, som är vinkelrät mot
papperets plan och parallell med rutnätets vänstra
kant. I övrigt är utförandet och användningssättet
analogt med vad som gäller för fig. 1. Dock komma
här de spegelbilder av rutnätet, som ligga till
vänster om ytan A, givetvis icke till användning.

Fördelningskoefficient och vinkelkoefficient vid
strålning i slutna hålrum.

Vid strålning mellan svarta ytor kunna de flesta
problem på ett tillfredsställande sätt uppklaras
genom införande av vinkelkoefficienter. Vid strålning
mellan gråa ytor däremot bliva problemen betydligt
