•114
TEKNISK TIDSKRIFT
20 april 1935

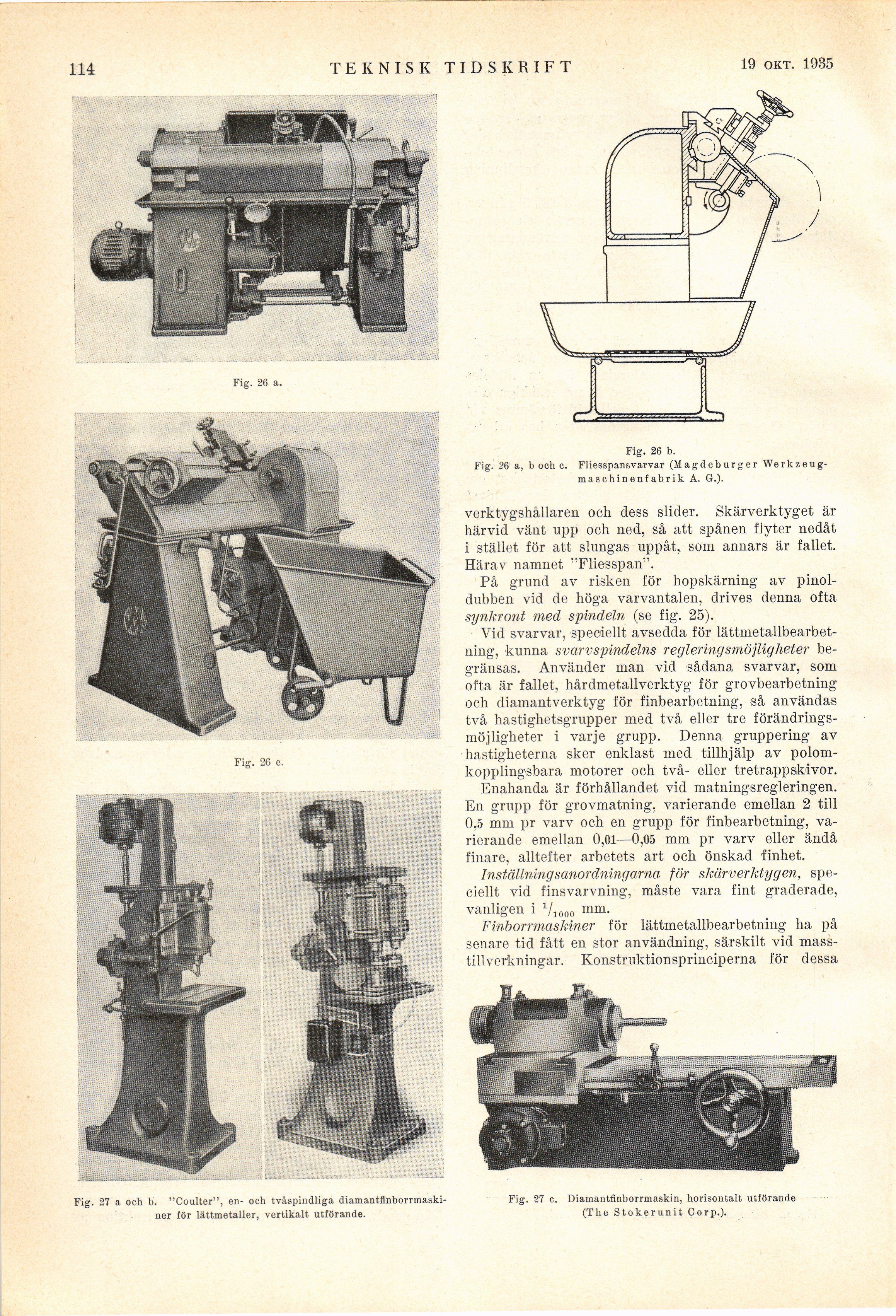

Fig. 27 a och b. "Coulter", en- och tvåspindliga
diamantfinborrmaski-ner för lättmetaller, vertikalt utförande.
Fig. 26 b.
Fig. 26 a, b och c. Fliesspansvarvar (Magdeburger
Werkzeug-maschin enf ab rik A. G.).
verktygshållare)! och dess slider. Skärverktyget är
härvid vänt upp och ned, så att spånen flyter nedåt
i stället för att slungas uppåt, som annars är fallet.
Härav namnet "Fliesspan".
På grund av risken för hopskärning av
pinol-dubben vid de höga varvantalen, drives denna ofta
synkront med spindeln (se fig. 25).
Vid svarvar, speciellt avsedda för
lättmetallbearbetning, kunna svarvspindelns regleringsmöjligheter
begränsas. Använder man vid sådana svarvar, som
ofta är fallet, hårdmetallverktyg för grovbearbetning
och diamantverktyg för finbearbetning, så användas
två hastighetsgrupper med två eller tre
förändrings-möjligheter i varje grupp. Denna gruppering av
hastigheterna sker enklast med tillhjälp av
polom-kopplingsbara motorer och två- eller tretrappskivor.
Enahanda är förhållandet vid matningsregleringen.
En grupp för grovmatning, varierande emellan 2 till
0.5 mm pr varv och en grupp för finbearbetning,
varierande emellan 0,01—0,05 mm pr varv eller ändå
finare, alltefter arbetets art och önskad finhet.
Inställningsanordningarna för skärverktygen,
speciellt vid finsvarvning, måste vara fint graderade,
vanligen i Viooo mm-
Finborrmaskiner för lättmetallbearbetning ha på
senare tid fått en stor användning, särskilt vid
masstillverkningar. Konstruktionsprinciperna för dessa
Fig. 27 c. Diamantfinborrmaskin, horisontalt utförande
(The Stokerunit Corp.).
Fig. 26 a.
Fig. 26 c.
