16 febr. 1935
skeppsbyggnadskonst
39

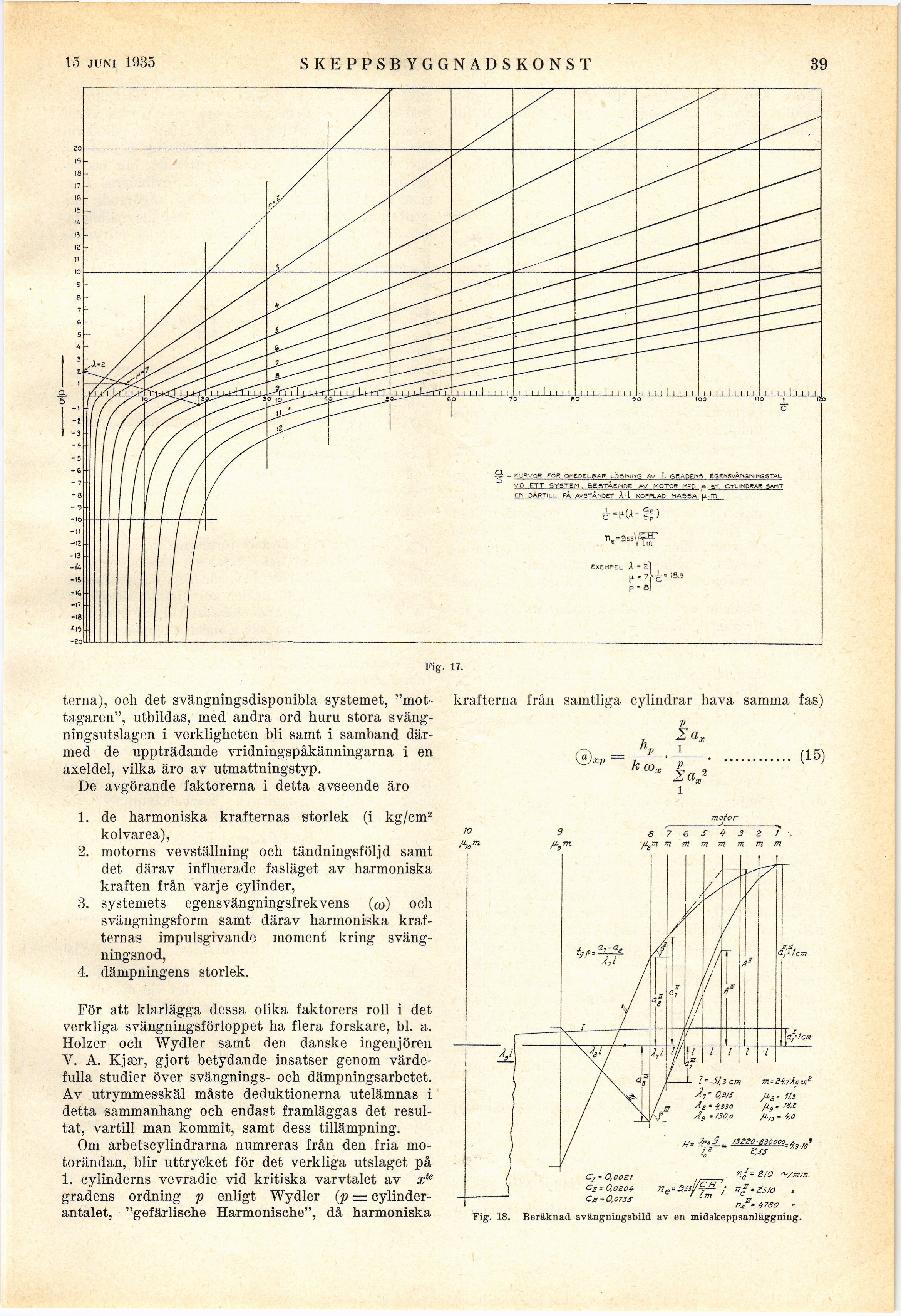

Fig. 17.
terna), och det svängningsdisponibla systemet, "mot- krafterna från samtliga cylindrar hava samma fas)
tagaren", utbildas, med andra ord huru stora sväng- p
ningsutslagen i verkligheten bli samt i samband där- 2ax
med de uppträdande vridningspåkänningarna i en ___— • —.............. (15)
axeldel, vilka äro av utmattningstyp. tp kwx 2
De avgörande faktorerna i detta avseende äro ! x
1. de harmoniska krafternas storlek (i kg/cm3
kolvarea),
2. motorns vevställning och tändningsföljd samt
det därav influerade fasläget av harmoniska
kraften från varje cylinder,
3. systemets egensvängningsfrekvens (co) och
svängningsform samt därav harmoniska
krafternas impulsgivande moment kring
svängningsnod,
4. dämpningens storlek.
För att klarlägga dessa olika faktorers roll i det
verkliga svängningsförloppet ha flera forskare, bl. a.
Holzer och Wydler samt den danske ingenjören
V. A. Kjær, gjort betydande insatser genom
värdefulla studier över svängnings- och dämpningsarbetet.
Av utrymmesskäl måste deduktionerna utelämnas i
detta sammanhang och endast framläggas det
resultat, vartill man kommit, samt dess tillämpning.
Om arbetscylindrarna numreras från den fria
motorändan, blir uttrycket för det verkliga utslaget på
1. cylinderns vevradie vid kritiska varvtalet av xu
gradens ordning p enligt Wydler (p =
cylinderantalet, "gefärlische Harmonische", då harmoniska
c,’- lem
la//cm
Fig. 18.
T -Æ-c J7 /3B£0-33000Q.
= O,oozr
Cj:= 0,OSO<f
Cm - 0,073s
77–3.351
ni* 810 ~/mnt.
Ii
£3/0
wso
Beräknad svängningsbild av en midskeppsanläggning
l-J/,3 cm
A-,’ 0,9/3
Ja ■ 4.930
A} -mo
As- ßt
A» -
