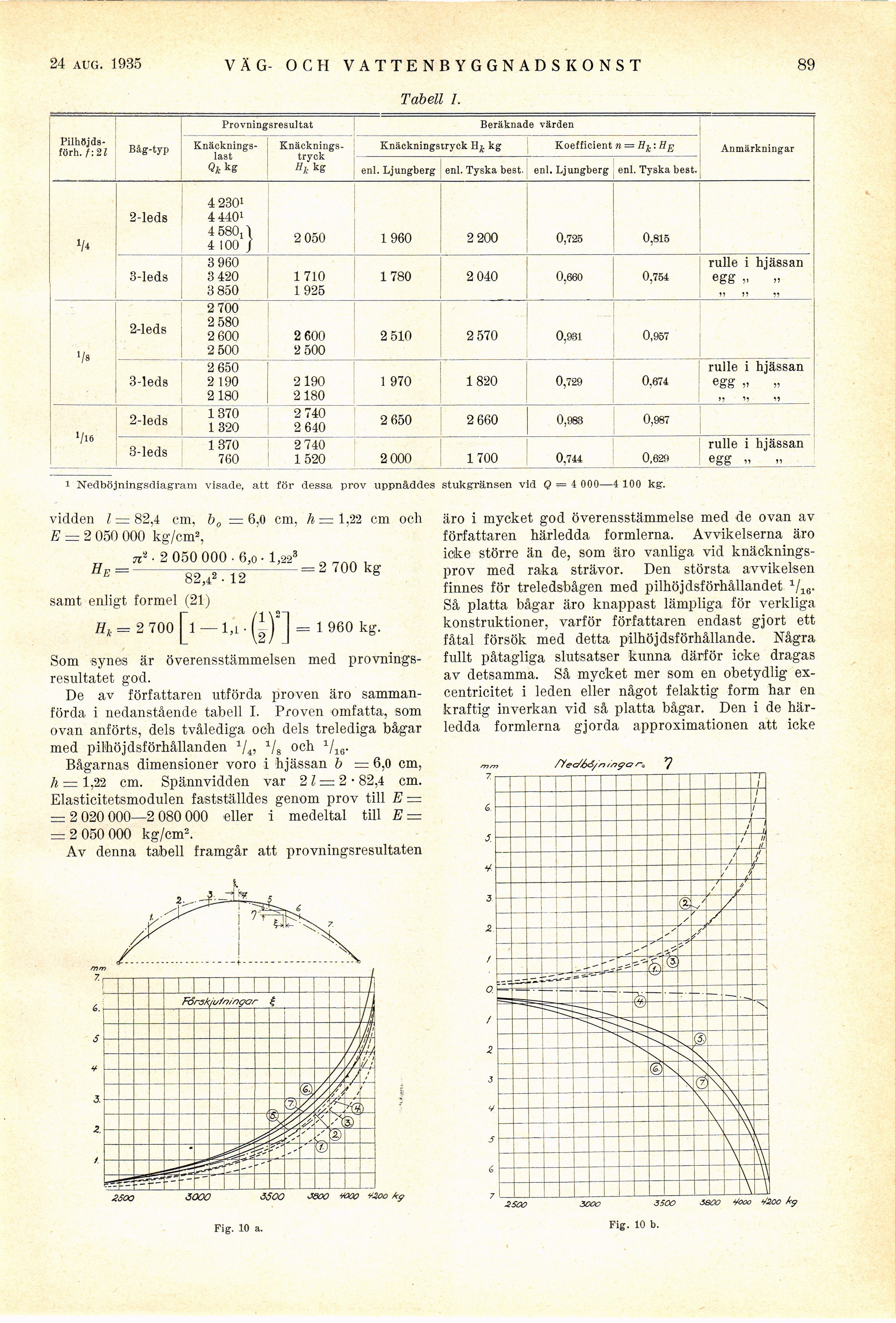

24 aug. 19.35
väg- och vattenbyggnadskonst
Tabell I.
89
[-Pilhöjds-förh.-]
{+Pilhöjds- förh.+} f:2l Båg-typ Provningsresultat Beräknade värden Anmärkningar
[-Knäcknings-last-]
{+Knäcknings- last+} 0*kg [-Knäcknings-tryck-] {+Knäcknings- tryck+} kg Knäckningstryck 11^ kg Koefficient n = flj.: HE
enl. Ljungberg enl. Tyska best. enl. Ljungberg enl. Tyska best.
J/4 2-leds 4 2301 4 4401 4 580a 4 100 / 2 050 1960 2 200 0,725 0,815
3-leds 3 960 3 420 3 850 1 710 1925 1780 2 040 0,660 0,754 rulle i hjässan egg „ „
1/8 2-leds 3-leds 2 700 2 580 2 600 2 500 2 600 2 500 2 510 2 570 0,931 0,957
2 650 2190 2180 2190 2180 1 970 1820 0,729 0,674 rulle i hjässan egg ,» „ », it n
2-leds 1370 1 320 2 740 2 640 2 650 2 660 0,983 0,987
3-leds 1370 760 2 740 1520 2 000 1700 0,744 0,629 rulle i hjässan egg „
i Nedböjningsdiagram visade, att för dessa prov uppnåddes
vidden l — 82,4 cm, b0 = 6,0 cm, h = 1.22 cm och
ff = 2 050 000 kg/cm2,
n8 • 2 050 000 • 6,o • 1,223
He 82,42 - 12
samt enligt formel (21)
Hk = 2 700 fi — l,i -
: 2 700 kg
= 1 960 kg.
Som synes är överensstämmelsen med
provningsresultatet god.
De av författaren utförda proven äro
sammanförda i nedanstående tabell I. Proven omfatta, som
ovan anförts, dels tvålediga och dels trelediga bågar
med piltiöjdsförhållanden 1/4, 1/8 och 1/16.
Bågarnas dimensioner voro i hjässan b = 6,0 cm,
h = 1,22 cm. Spännvidden var 21— 2 • 82,4 cm.
Elasticitetsmodulen fastställdes genom prov till E —
— 2 020 000—2 080 000 eller i medeltal till E =
= 2 050 000 kg/cm2.
Av denna tabell framgår att provningsresultaten
stukgränsen vid Q = 4 000—4 100 kg.
äro i mycket god överensstämmelse med de ovan av
författaren härledda formlerna. Avvikelserna äro
icke större än de, som äro vanliga vid
knäcknings-prov med raka strävor. Den största avvikelsen
finnes för treledsbågen med pilhöjdsförhållandet 1/16.
Så platta bågar äro knappast lämpliga för verkliga
konstruktioner, varför författaren endast gjort ett
fåtal försök med detta pilhöjdsförhållande. Några
fullt påtagliga slutsatser kunna därför icke dragas
av detsamma. Så mycket mer som en obetydlig
excentricitet i leden eller något felaktig form har en
kraftig inverkan vid så platta bågar. Den i de
härledda formlerna gjorda approximationen att icke
mm
7
3000
3500 JSOO VMO V10O Aff
3500 3800 yooo </200 Aff
Fig. 10
Fig. 10 b.
