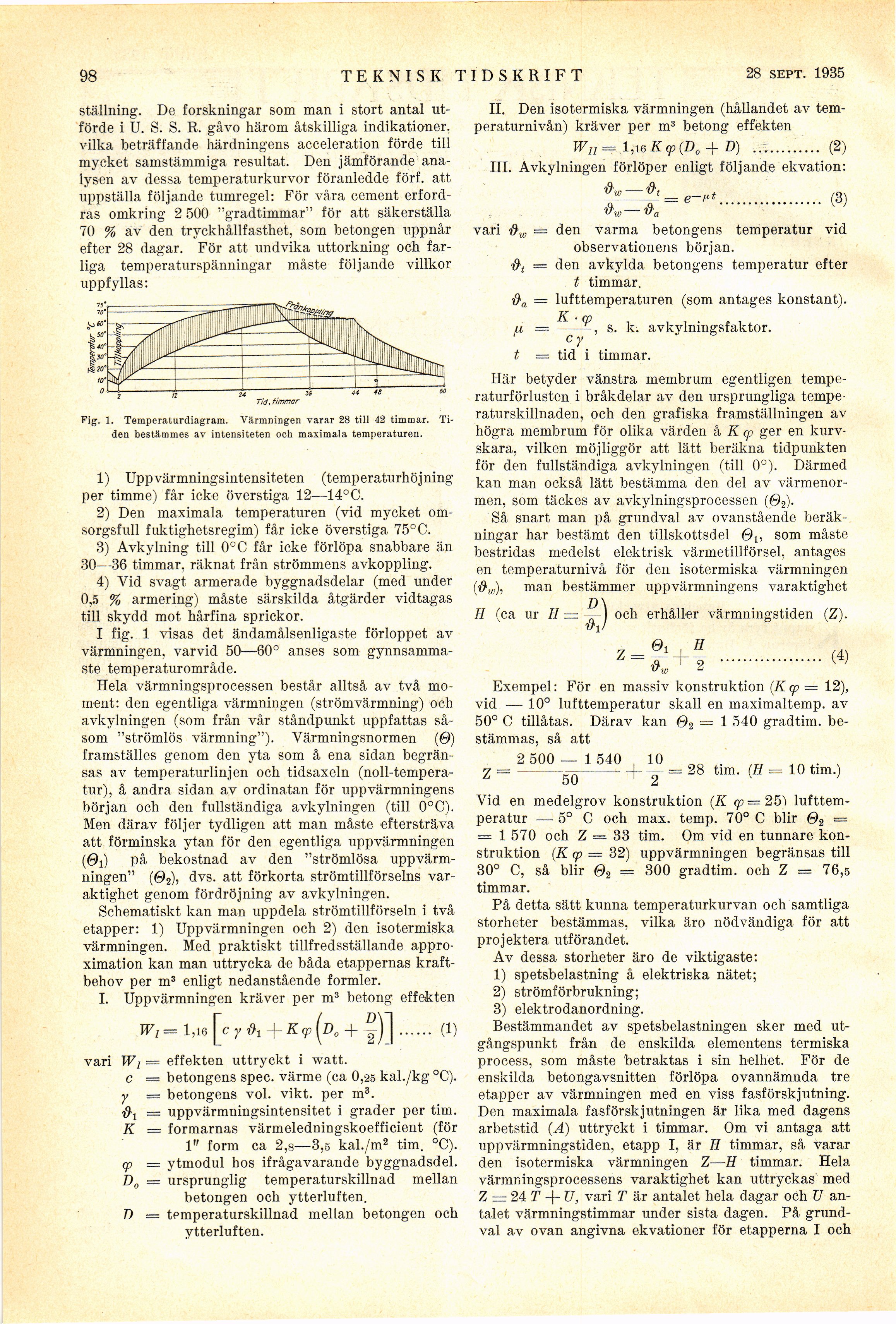

98

-teknisk tidskrift

27 april 1935

ställning. De forskningar som man i stort antal
utförde i U. S. S. R. gåvo härom åtskilliga indikationer,
vilka beträffande härdningens acceleration förde till
mycket samstämmiga resultat, Den jämförande
analysen av dessa temperaturkurvor föranledde förf. att
uppställa följande tumregel: För våra cement
erfordras omkring 2 500 "gradtimmar" för att säkerställa
70 % av den tryckhållfasthet, som betongen uppnår
efter 28 dagar. För att undvika uttorkning och
farliga temperaturspänningar måste följande villkor
uppfyllas:

Fig. 1. Temperaturdiagram. Värmningen varar 28 till 42 timmar,
den bestämmes av intensiteten och maximala temperaturen.

Ti-

: = e— p*.

(3)

1) Uppvärmningsintensiteten (temperaturhöjning
per timme) får icke överstiga 12—14°C.

2) Den maximala temperaturen (vid mycket
omsorgsfull fuktighetsregim) får icke överstiga 75°C.

3) Avkylning till 0°C får icke förlöpa snabbare än
30—36 timmar, räknat från strömmens avkoppling.

4) Vid svagt armerade byggnadsdelar (med under
0,5 % armering) måste särskilda åtgärder vidtagas
till skydd mot hårfina sprickor.

I fig. 1 visas det ändamålsenligaste förloppet av
värmningen, varvid 50—60° anses som
gynnsammaste temperaturområde.

Hela vä.rmningsprocessen består alltså av två
moment: den egentliga värmningen (strömvärmning) och
avkylningen (som från vår ståndpunkt uppfattas
såsom "strömlös värmning"). Värmningsnormen (0)
framställes genom den yta som å ena sidan
begränsas av temperaturlinjen och tidsaxeln
(noll-temperatur), å andra sidan av ordinatan för uppvärmningens
början och den fullständiga avkylningen (till 0°C).
Men därav följer tydligen att man måste eftersträva
att förminska ytan för den egentliga uppvärmningen
(@i) på bekostnad av den "strömlösa
uppvärmningen" (@2)> dvs. att förkorta strömtillförselns
varaktighet genom fördröjning av avkylningen.

Schematiskt kan man uppdela strömtillförseln i två
etapper: 1) Uppvärmningen och 2) den isotermiska
värmningen. Med praktiskt tillfredsställande
approximation kan man uttrycka de båda etappernas
kraftbehov per m3 enligt nedanstående formler.

I. Uppvärmningen kräver per m3 betong effekten

W, = 1,16 [cy^+K^ (p0 + g)]...... (1)

vari Wi = effekten uttryckt i watt.

c = betongens spec. värme (ca 0,25 kal./kg °C).
y = betongens vol. vikt. per in3.

= uppvärmningsintensitet i grader per tim.
K = formarnas värmeledningskoefficient (för
1" form ca 2,s—3,5 kal./m2 tim. °C).
cp = ytmodul hos ifrågavarande byggnadsdel.
D0 = ursprunglig temperaturskillnad mellan

betongen och ytterluften.
D = temperaturskillnad mellan betongen och
ytterluften.

II. Den isotermiska värmningen (hållandet av
temperaturnivån) kräver per m3 betong effekten

wn= 1,16K<p(D„+D) ............ (2)

III. Avkylningen förlöper enligt följande ekvation:

— fi,
ftw—ßa

vari = den varma betongens temperatur vid
observationens början.
= den avkylda betongens temperatur efter
t timmar.

= lufttemperaturen (som antages konstant).
fi = c s. k. avkylningsfaktor.
t — tid i timmar.

Här betyder vänstra membrum egentligen
temperaturförlusten i bråkdelar av den ursprungliga
temperaturskillnaden, och den grafiska framställningen av
högra membrum för olika värden å K cp ger en
kurv-skara, vilken möjliggör att lätt beräkna tidpunkten
för den fullständiga avkylningen (till 0°). Därmed
kan man också lätt bestämma den del av
värmenormen, som täckes av avkylningsprocessen (©2).

Så snart man på grundval av ovanstående
beräkningar har bestämt den tillskottsdel Øt, som måste
bestridas medelst elektrisk värmetillförsel, antages
en temperaturnivå för den isotermiska värmningen
(#,„), man bestämmer uppvärmningens varaktighet

H (ca ur H = och erhåller värmningstiden (Z).

#1 /

..................<*>

Exempel: För en massiv konstruktion {Kcp — 12),
vid — 10° lufttemperatur skall en maximaltemp. av
50° C tillåtas. Därav kan 02 = 1 540 gradtim.
bestämmas, så att

2 500 — 1 540 , 10 _

Z= 5Q–––-4- 2 = 28 tim- ifl = 10 tim-)

Vid en medelgrov konstruktion (K <p = 25)
lufttemperatur — 5° C och max. temp. 70° C blir 02 =
= 1 570 och Z = 33 tim. Om vid en tunnare
konstruktion (K cp = 32) uppvärmningen begränsas till
30° C, så blir 02 = 300 gradtim. och Z = 76,5
timmar.

På detta sätt kunna temperaturkurvan och samtliga
storheter bestämmas, vilka äro nödvändiga för att
projektera utförandet.

Av dessa storheter äro de viktigaste:

1) spetsbelastning å elektriska nätet;

2) strömförbrukning;

3) elektrodanordning.

Bestämmandet av spetsbelastningen sker med
utgångspunkt från de enskilda elementens termiska
process, som måste betraktas i sin helhet. För de
enskilda betongavsnitten förlöpa ovannämnda tre
etapper av värmningen med en viss fasförskjutning.
Den maximala fasförskjutningen är lika med dagens
arbetstid (A) uttryckt i timmar. Om vi antaga att
uppvärmningstiden, etapp I, är H timmar, så varar
den isotermiska värmningen Z—H timmar. Hela
värmr.ingsprocessens varaktighet kan uttryckas med
Z =r 24 T + U, vari T är antalet hela dagar och Z7
antalet värmningstimmar under sista dagen. På
grundval av ovan angivna ekvationer för etapperna I och

Tid. timmar
