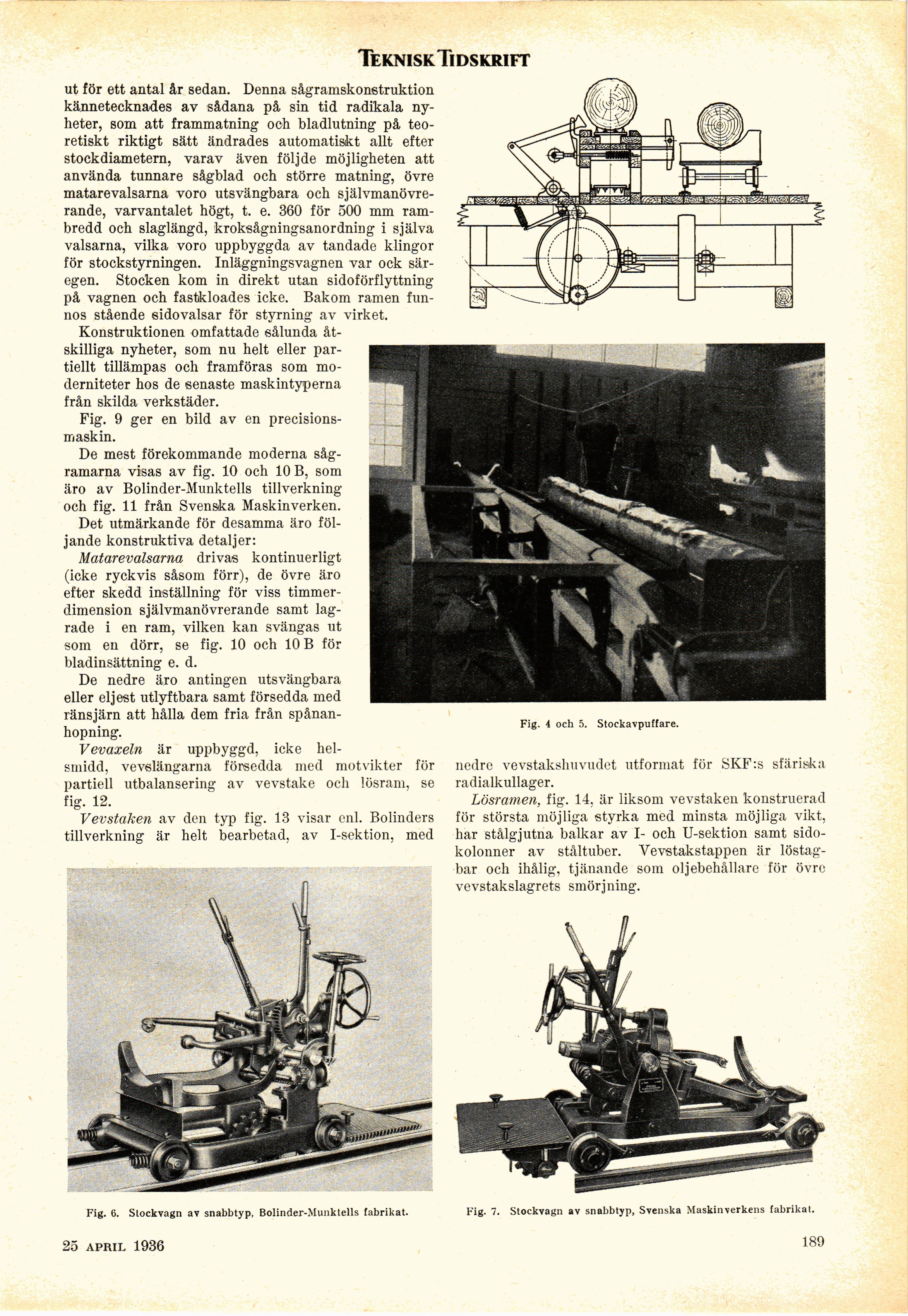

ut för ett antal år sedan. Denna sågramskonstruktion
kännetecknades av sådana på sin tid radikala
nyheter, som att frammatning och bladlutning på
teoretiskt riktigt sätt ändrades automatiskt allt efter
stockdiametern, varav även följde möjligheten att
använda tunnare sågblad och större matning, övre
matarevalsarna voro utsvängbara och
självmanövre-rande, varvantalet högt, t. e. 360 för 500 mm
rambredd och slaglängd, kroksågningsanordning i själva
valsarna, vilka voro uppbyggda av tandade klingor
för stockstyrningen. Inläggningsvagnen var ock
säregen. Stocken kom in direkt utan sidoförflyttning
på vagnen och fastkloades icke. Bakom ramen
funnos stående sidovalsar för styrning av virket.

Konstruktionen omfattade sålunda
åtskilliga nyheter, som nu helt eller
partiellt tillämpas och framföras som
moderniteter hos de senaste maskintyperna
från skilda verkstäder.

Fig. 9 ger en bild av en
precisionsmaskin.

De mest förekommande moderna
såg-ramarna visas av fig. 10 och 10 B, som
äro av Bolinder-Munktells tillverkning
och fig. 11 från Svenska Maskinverken.

Det utmärkande för desamma äro
följande konstruktiva detaljer:

Matarevalsarna drivas kontinuerligt
(icke ryckvis såsom förr), de övre äro
efter skedd inställning för viss
timmerdimension självmanövrerande samt
lagrade i en ram, vilken kan svängas ut
som en dörr, se fig. 10 och 10 B för
bladinsättning e. d.

De nedre äro antingen utsvängbara
eller eljest utlyftbara samt försedda med
ränsjärn att hålla dem fria från
spånan-hopning.

Vevaxeln är uppbyggd, icke
hel-smidd, vevslängarna försedda med motvikter för
partiell utbalansering av vevstake och lösram, se
fig. 12.

Vevstaken av den typ fig. 13 visar enl. Bolinders
tillverkning är helt bearbetad, av l-sektion, med

Fig. 4 och 5. Stockavpuffare.

nedre vevstakshuvudet utformat för SKF:s sfäriska
radialkullager.

Lösramen, fig. 14, är liksom vevstaken konstruerad
för största möjliga styrka med minsta möjliga vikt,
har stålgjutna balkar av I- och U-sektion samt
sidokolonner av ståltuber. Yevstakstappen är
löstagbar och ihålig, tjänande som oljebehållare för övre
vevstakslagrets smörjning.

Fig. 6. Slockvagn av snabbtyp, Bolinder-Munktells fabrikat. Fig. 7. Stockvagn av snabbtyp, Svenska Maskinverkens fabrikat.
