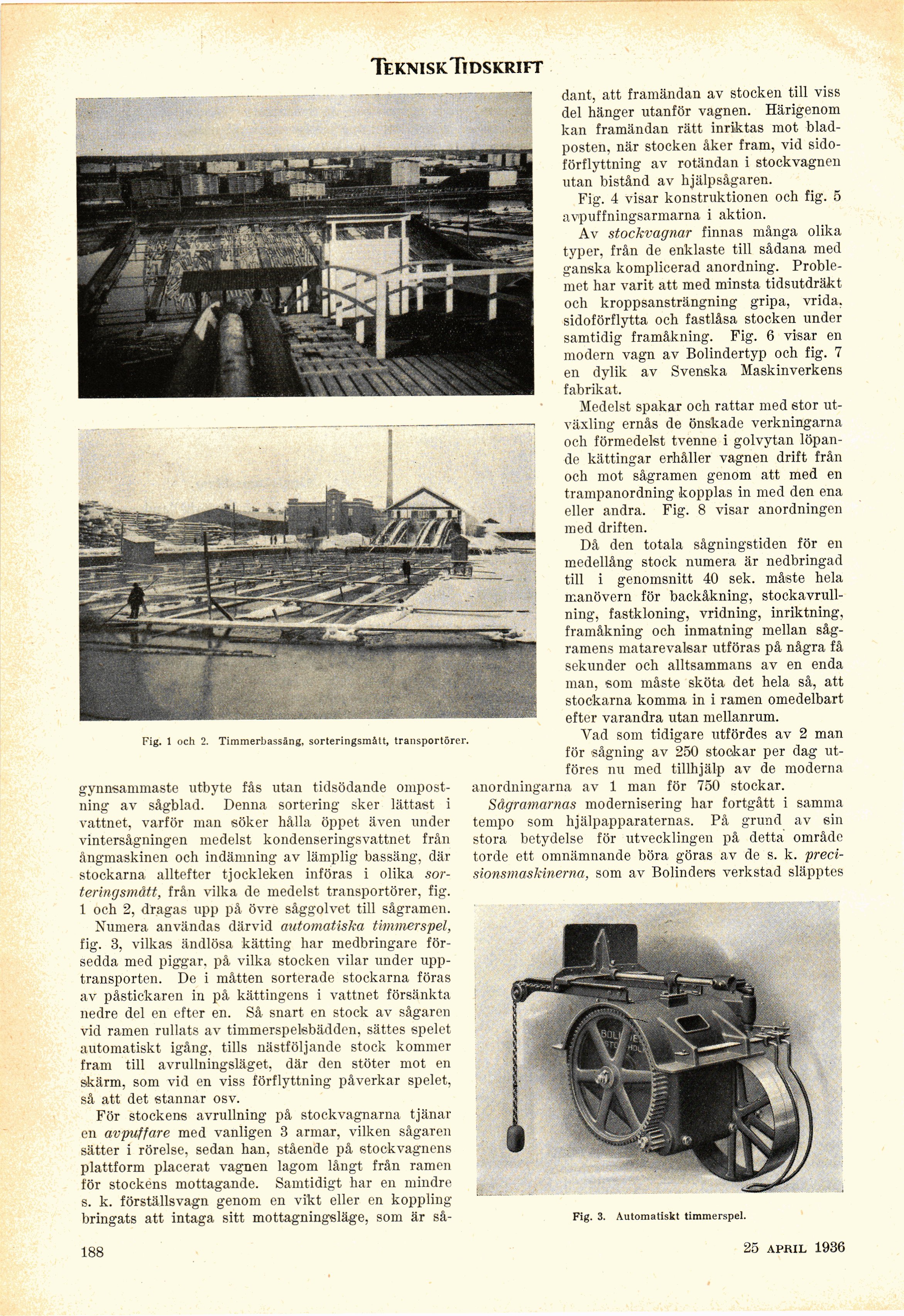

Fig. 1 och 2. Timmerbassäng, sorteringsmått, transportörer.
gynnsammaste utbyte fås utan tidsödande
ompost-ning av sågblad. Denna sortering sker lättast i
vattnet, varför man söker hålla öppet även under
vintersågningen medelst kondenseringsvattnet från
ångmaskinen och indämning av lämplig bassäng, där
stockarna alltefter tjockleken införas i olika
sorteringsmått, från vilka de medelst transportörer, fig.
t och 2, dragas upp på övre såggolvet till sågramen.
Numera användas därvid automatiska timmerspel,
fig. 3, vilkas ändlösa kätting har medbringare
försedda med piggar, på vilka stocken vilar under
upptransporten. De i måtten sorterade stockarna föras
av påstickaren in på kättingens i vattnet försänkta
nedre del en efter en. Så snart en stock av sågaren
vid ramen rullats av timmerspelsbädden, sättes spelet
automatiskt igång, tills nästföljande stock kommer
fram till avrullningsläget, där den stöter mot en
skärm, som vid en viss förflyttning påverkar spelet,
så att det stannar osv.
För stockens avrullning på stockvagnarna tjänar
en avpuffare med vanligen 3 armar, vilken sågaren
sätter i rörelse, sedan han, stående på stockvagnens
plattform placerat vagnen lagom långt från ramen
för stockens mottagande. Samtidigt har en mindre
s. k. förställsvagn genom en vikt eller en koppling
bringats att intaga sitt mottagningsläge, som är så-
dant, att framändan av stocken till viss
del hänger utanför vagnen. Härigenom
kan framändan rätt inriktas mot
bladposten, när stocken åker fram, vid
sidoförflyttning av rotändan i stockvagnen
utan bistånd av hjälpsågaren.
Fig. 4 visar konstruktionen och fig. 5
avpuffningsarmarna i aktion.
Av stockvagnar finnas många olika
typer, från de enklaste till sådana med
ganska komplicerad anordning.
Problemet har varit att med minsta tidsutdräkt
och kroppsansträngning gripa, vrida,
sidoförflytta och fastlåsa stocken under
samtidig framåkning. Fig. 6 visar en
modern vagn av Bolindertyp och fig. 7
en dylik av Svenska Maskinverkens
fabrikat.
Medelst spakar och rattar med stor
utväxling ernås de önskade verkningarna
och förmedelst tvenne i golvytan
löpande kättingar erhåller vagnen drift från
och mot sågramen genom att med en
trampanordning kopplas in med den ena
eller andra. Fig. 8 visar anordningen
med driften.
Då den totala sågningstiden för en
medellång stock numera är nedbringad
till i genomsnitt 40 sek. måste hela
manövern för backåkning,
stockavrull-ning, fastkloning, vridning, inriktning,
framåkning och inmatning mellan
såg-ramens matarevalsar utföras på några få
sekunder och alltsammans av en enda
man, som måste sköta det hela så, att
stockarna komma in i ramen omedelbart
efter varandra utan mellanrum.
Vad som tidigare utfördes av 2 man
för sågning av 250 stockar per dag
utföres nu med tillhjälp av de moderna
anordningarna av 1 man för 750 stockar.
Sågramarnas modernisering har fortgått i samma
tempo som hjälpapparaternas. På grund av sin
stora betydelse för utvecklingen på detta område
torde ett omnämnande böra göras av de s. k.
precisionsmaskinerna, som av Bolinders verkstad släpptes
Fig. 3. Automatiskt timmerspel.
