ItKNlSKTlDSKRIFT
Men på senaste
tiden har
råoljemotorn kommit
till användning
även för
vagntransport i
brädgårdar. Den
första leveransen av
brädgårdslok med
råoljedriven
dieselmotor utan
förhöjda brandpre-
mier för
brädgården gjordes 1932
till Sandviks
sågverk, Seskarö, av Tornborg & Lundbergh.
Dieselmotorn är av engelskt fabrikat, men loket i övrigt
byggt av firman. Dess utseende framgår av fig. 64,
som visar loket under växlingsarbete.
Motorn är på 18 hkr vid 1 000 varv/min. Genom
växellåda möjliggöras 4 hastigheter i vardera rikt-
gården förefintliga, varför justerverken kunna
flyttas över dit där man arbetar.
Då avstånden i de större brädgårdarna äro stora,
har det för dessa blivit nödvändigt att använda
lokomotiv av en eller annan typ för transport av de
lastade brädgårdsvagnarna ut i brädgården och
hämtning av tomma till sorteringsverket. Som emellertid
brandrisken förbjudit allt slags eldade lok, hava
uteslutande elektriskt drivna kunnat komma i fråga,
antingen av ackumulatortyp eller med strömtillförsel
från luftledningar.

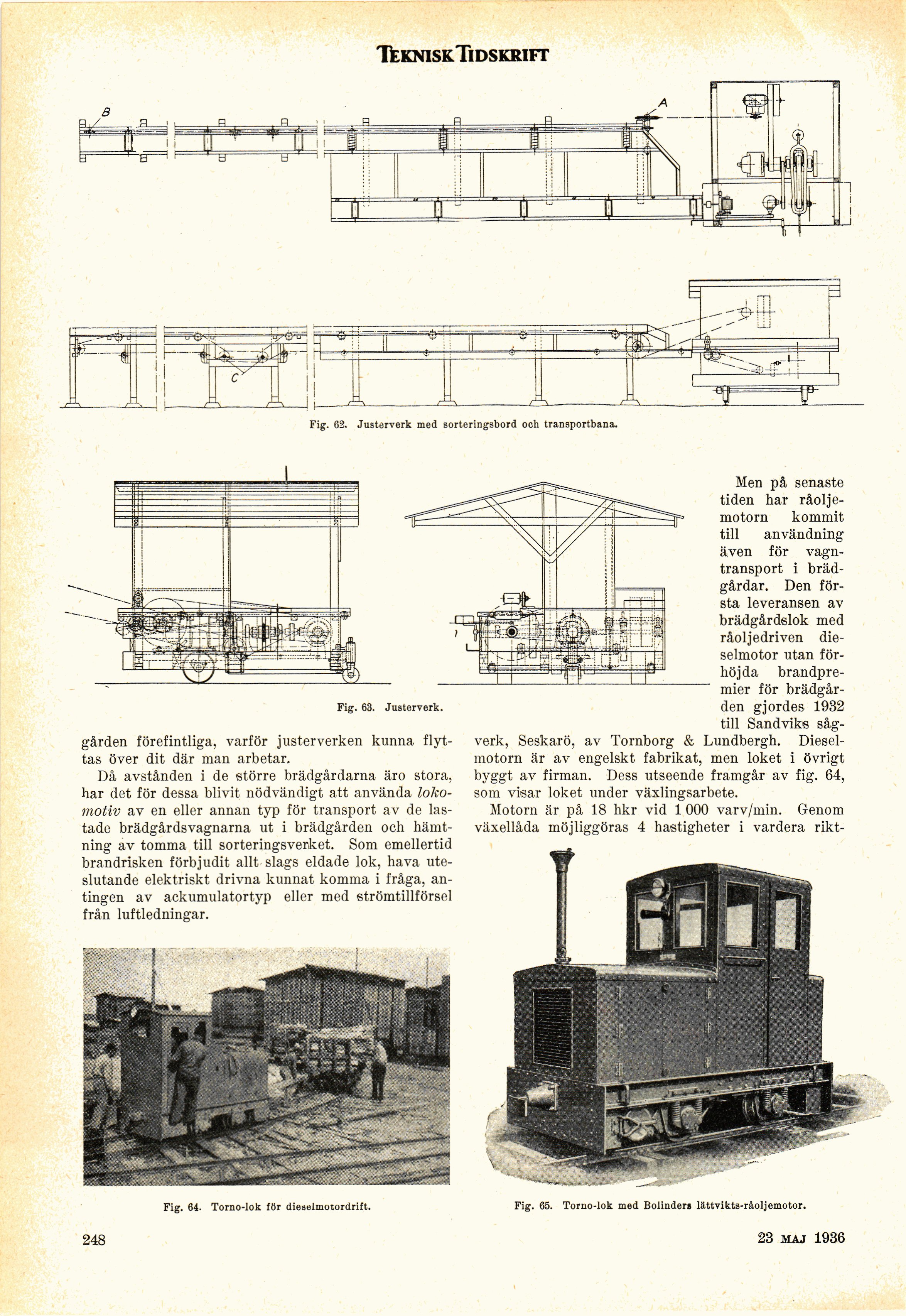

Fig. 63. Justerverk.
Fig. 64. Torno-lok för dieselmotordrift. Fig. 65. Torno-lok med Bolinders lättvikts-råoljemotor.
248 23 maj 1936
Fig. 62. Justerverk med sorteringsbord och transportbana.
