Termisk Tidskrift
ROTE fl_A R E

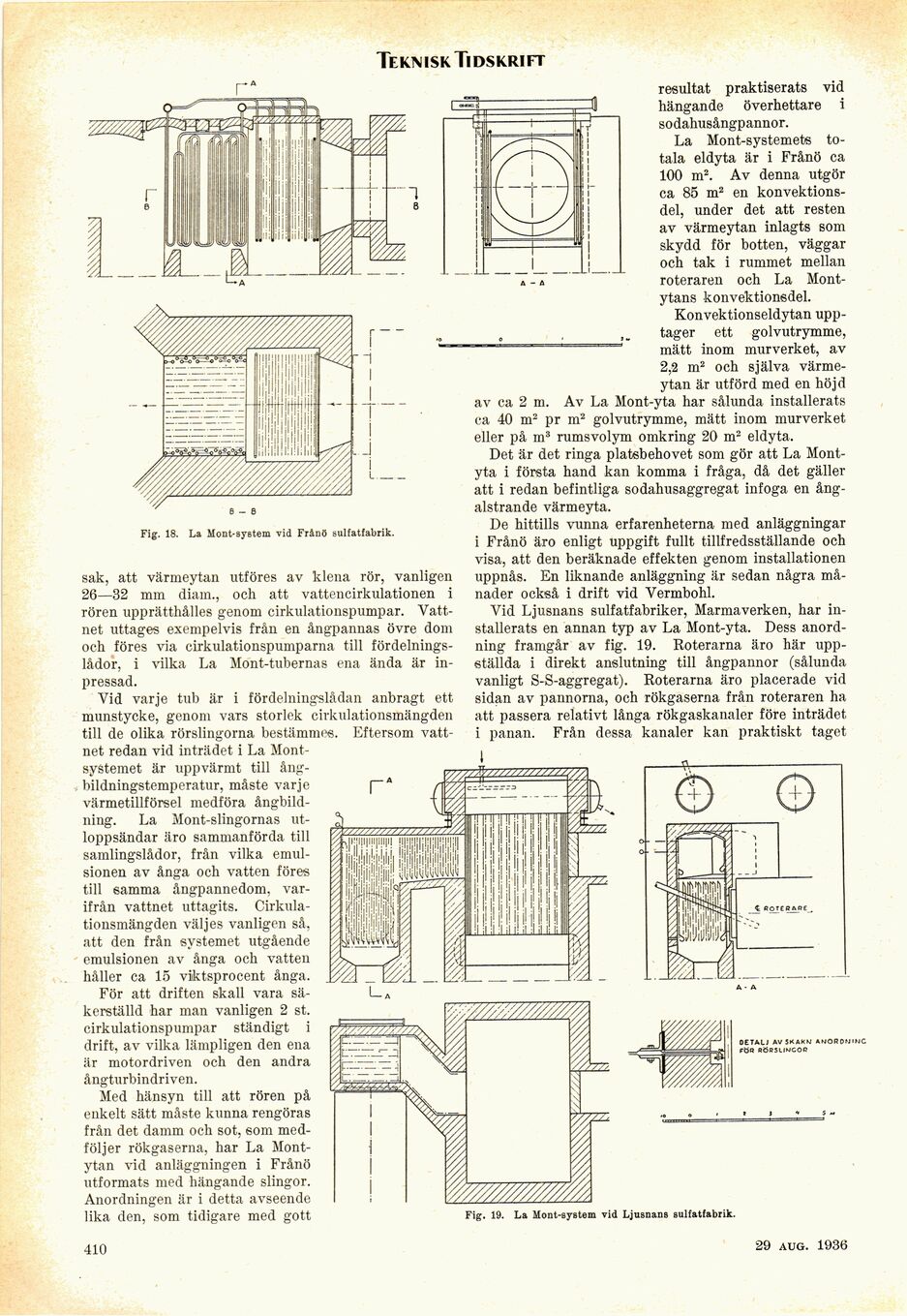

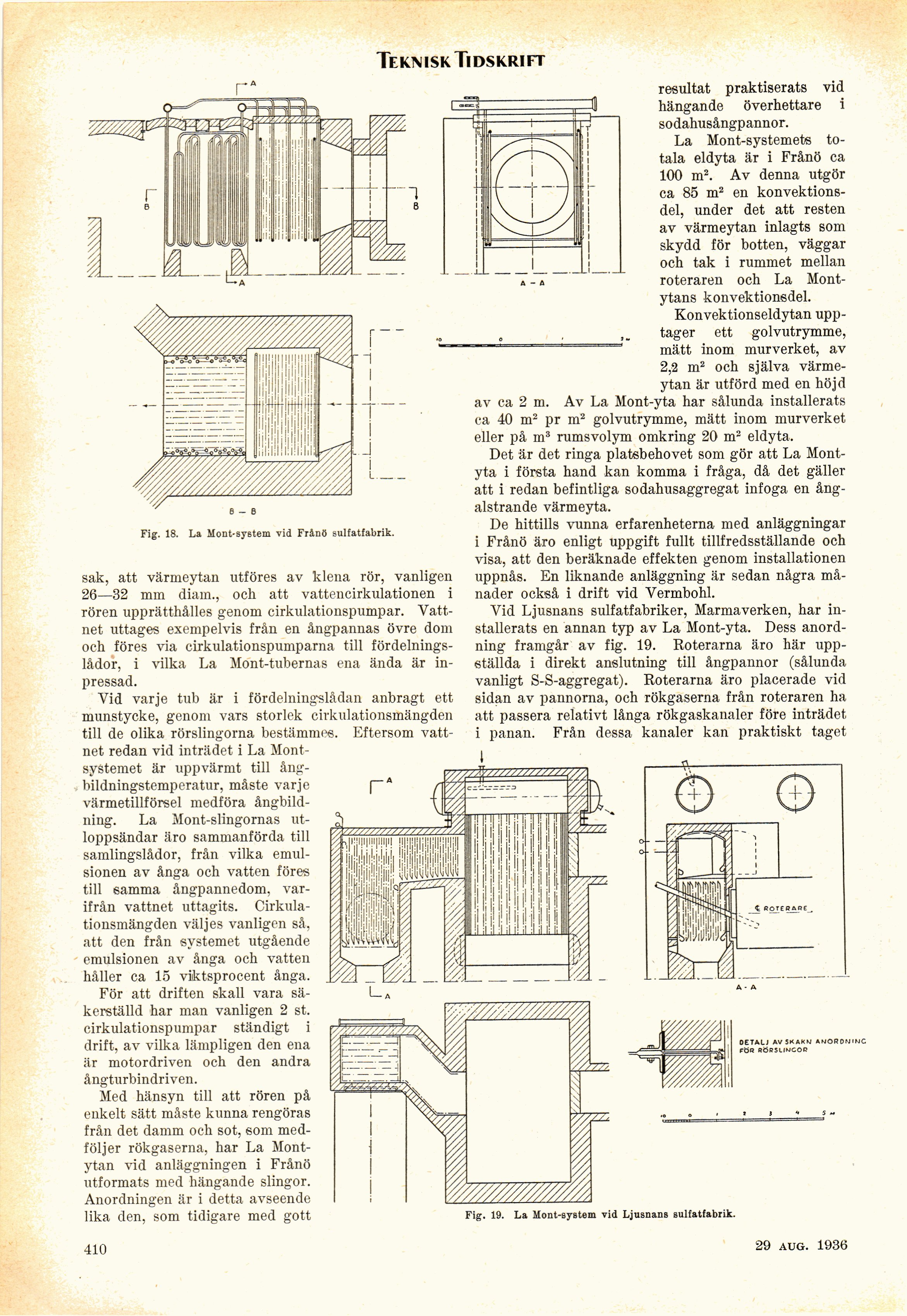

Fig. 18. La Mont-system vid Frånö sulfatfabrik.
sak, att värmeytan utföres av klena rör, vanligen
26—32 mm diam., och att vattencirkulationen i
rören upprätthålles genom cirkulationspumpar.
Vattnet uttages exempelvis från en ångpannas övre dom
och föres via cirkulationspumparna till
fördelningslådor, i vilka La Mont-tubernas ena ända är
inpressad.
Vid varje tub är i fördelning-slådan anbragt ett
munstycke, genom vars storlek cirkulationsmängden
till de olika rörslingorna bestämmes. Eftersom
vattnet redan vid inträdet i La
Mont-systemet är uppvärmt till
ång-bildningstemperatur, måste varje
värmetillförsel medföra
ångbildning. La Mont-slingornas
utloppsändar äro sammanförda till
samlingslådor, från vilka
emulsionen av ånga och vatten föres
till samma ångpannedom,
varifrån vattnet uttagits.
Cirkulationsmängden väljes vanligen så,
att den från systemet utgående
emulsionen av ånga och vatten
håller ca 15 viktsprocent ånga.
För att driften skall vara sä- LA
kerställd har man vanligen 2 st.
cirkulationspumpar ständigt i
drift, av vilka lämpligen den ena
är motordriven och den andra
ångturbindriven.
Med hänsyn till att rören på
enkelt sätt måste kunna rengöras
från det damm och sot, som
medföljer rökgaserna, har La
Mont-ytan vid anläggningen i Frånö
utformats med hängande slingor.
Anordningen är i detta avseende
lika den, som tidigare med gott
resultat praktiserats vid
hängande överhettare i
sodahusångpannor.
La Mont-systemetø
totala eldyta är i Frånö ca
100 m2. Av denna utgör
ca 85 m2 en
konvektionsdel, under det att resten
av värmeytan inlagts som
skydd för botten, väggar
och tak i rummet mellan
roteraren och La
Mont-ytans konvektionsdel.
Konvektionseldytan
upptager ett golvutrymme,
mätt inom murverket, av
2,2 m2 och själva
värmeytan är utförd med en höjd
av ca 2 m. Av La Mont-yta har sålunda installerats
ca 40 m2 pr m2 golvutrymme, mätt inom murverket
eller på m3 rumsvolym omkring 20 m2 eldyta.
Det är det ringa platsbehovet som gör att La
Mont-yta i första hand kan komma i fråga, då det gäller
att i redan befintliga sodahusaggregat infoga en
ång-alstrande värmeyta.
De hittills vunna erfarenheterna med anläggningar
i Frånö äro enligt uppgift fullt tillfredsställande och
visa, att den beräknade effekten genom installationen
uppnås. En liknande anläggning är sedan några
månader också i drift vid Vermbohl.
Vid Ljusnans sulfatfabriker, Marmaverken, har
installerats en annan typ av La Mont-yta. Dess
anordning framgår av fig. 19. Roterarna äro här
uppställda i direkt anslutning till ångpannor (sålunda
vanligt S-S-aggregat). Roterarna äro placerade vid
sidan av pannorna, och rökgaserna från roteraren ha
att passera relativt långa rökgaskanaler före inträdet
i panan. Från dessa kanaler kan praktiskt taget
Fig. 19. La Mont-system vid Ljusnans Bulfatfabrik.
DETALJ AV SK AK W ANORONINC
FÖR RÖRSllNCOR
410
29 aug. 1936
