Teknisk Ti dskrift
O.e
7cyn/nj / procenf.

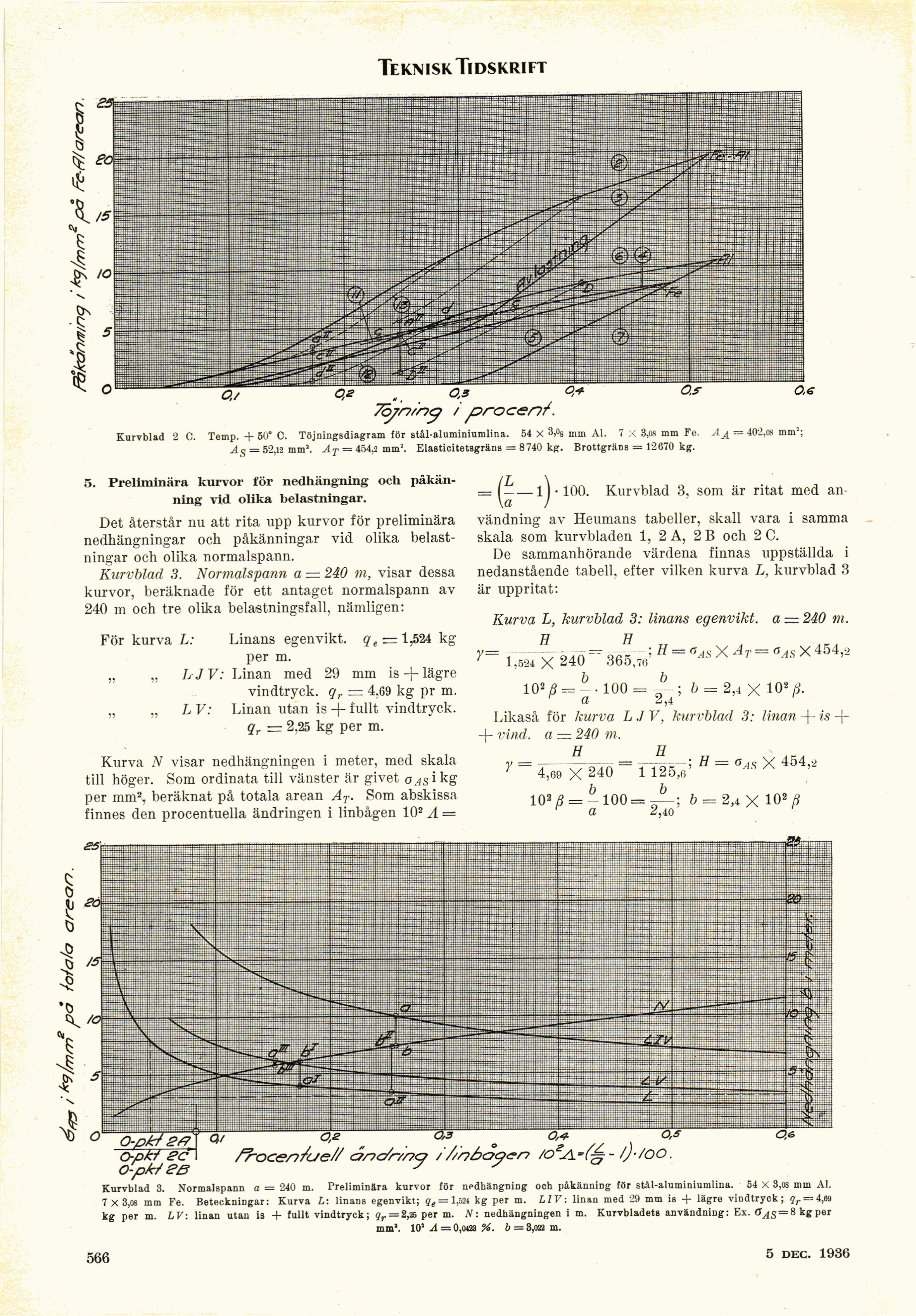

Kurvblad 2 C. Temp. + 50° C. Töjningsdiagram för stål-aluminiumlina. 54 X 3,<>8 mm Al. 7 ;< 3,os mm Fe. Aj^ = 402,os mm1;
Ag — 52,1-2 mm1. Ay = 454,2 mm!. Elasticitetsgräns = 8740 kg. Brottgräns = 12670 kg.
5. Preliminära kurvor för nedhängning och
påkänning vid olika belastningar.
Det återstår nu att rita upp kurvor för preliminära
nedhängningar och påkänningar vid olika
belastningar och olika normalspann.
Kurvblad 3. Normalspann a = 240 m, visar dessa
kurvor, beräknade för ett antaget normalspann av
240 m och tre olika belastningsfall, nämligen:
För kurva L: Linans egenvikt, q t — 1,524 kg
per m.
„ „ L J V: Linan med 29 mm is + lägre
vindtryck. qr = 4,69 kg pr m.
„ „ L V: Linan utan is + fullt vindtryck.
qT — 2.25 kg per m.
Kurva N visar nedhängningen i meter, med skala
till höger. Som ordinata till vänster är givet oas^S
per mm2, beräknat på totala arean AT. Som abskissa
finnes den procentuella ändringen i linbågen 102 A =
100. Kurvblad 3, som är ritat med an-
vändning av Heumans tabeller, skall vara i samma
skala som kurvbladen 1, 2 A, 2 B och 2 C.
De sammanhörande värdena finnas uppställda i
nedanstående tabell, efter vilken kurva L, kurvblad 3
är uppritat:
Kurva L, kurvblad 3: linans egenvikt, a — 240 m.
H H
y= 1 sx <> a n = QA - "; H = "-4S X A T = Oas X 454,2
1,524 X "40 360,76
10^=^-100= * • 6 = 2,4X10»/?.
Likaså för kurva L J V, kurvblad 3: linan -(- is
-f–(- vind. a — 240 ra.
H H
y = r; oTn = i~Tok~7> h = °AS X 454,.
4,69 x 240
10a/? = ^100= JL; 6 = 2,4X10^
1 125,6
2,40’
O-pk-f
O-pM Pß
fJ-ocen/t/e// crnc/r/nj ///n&ojen /J-/00.
Kurvblad 3. Normalspann a — 240 m. Preliminära kurvor tör npdhängning och påkänning för stål-aluminiumlina. 54 X 3,08 mm AJ.
7x3,08 mm Fe. Beteckningar: Kurva L: linans egenvikt; qe = l,521 kg per m. LIV: linan med 29 mm is 4- lägre vindtryck; qr — 4,69
kg per m. LV: linan utan is -f fullt vindtryck; gr = 2,2ö per m. N: nedhängningen i m. Kurvbladets användning: Ex. = 8 kg per
mm’. 10® A = 0,0423 %. 6 = 8,022 m.
566
5 dec. 1936
