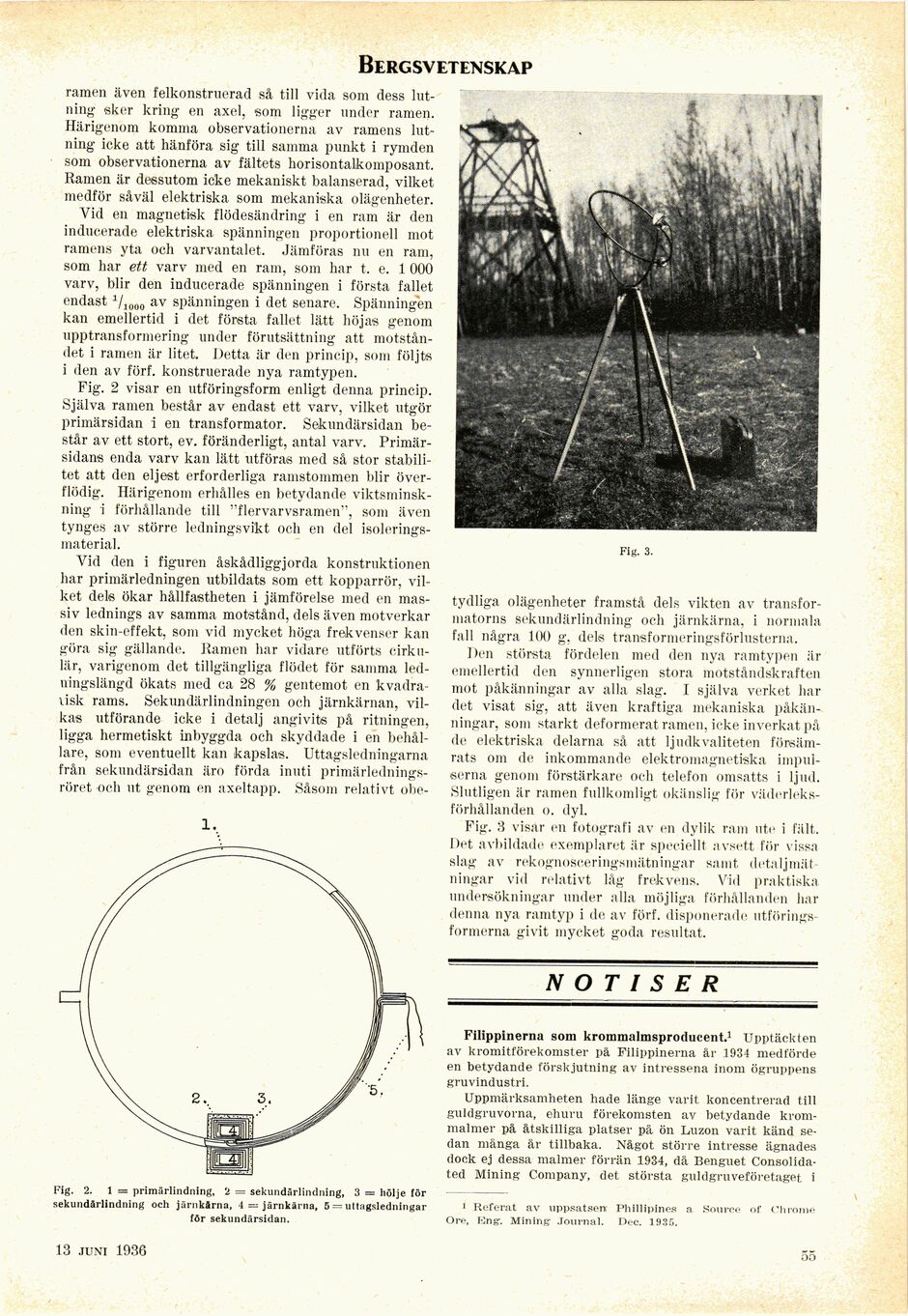

Bergsvetenskap
ramen även felkonstrnerad så till vida som dess
lutning sker kring en axel, som ligger under ramen.
Härigenom komma observationerna av ramens
lutning icke att hänföra sig till samma punkt i rymden
som observationerna av fältets horisontalkomposant.
Ramen är dessutom icke mekaniskt balanserad, vilket
medför såväl elektriska som mekaniska olägenheter.
Vid en magnetisk flödesändring i en ram är den
inducerade elektriska spänningen proportionell mot
ramens yta och varvantalet. Jämföras nu en ram,
som har ett varv med en ram, som har t. e. 1 000
varv, blir den inducerade spänningen i första fallet
endast 1/1000 av spänningen i det senare. Spänningen
kan emellertid i (let första fallet lätt höjas genom
upptransformering under förutsättning att
motståndet i ramen är litet. Detta är den princip, som följts
i den av förf. konstruerade nya ramtypen.
Fig. 2 visar en utföringsform enligt denna princip.
Själva ramen består av endast ett varv, vilket utgör
primärsidan i en transformator. Sekundärsidan
består av ett stort, ev. föränderligt, antal varv.
Primärsidans enda varv kan lätt utföras med så stor
stabilitet att den eljest erforderliga ramstommen blir
överflödig. Härigenom erhålles en betydande
viktsminskning i förhållande till "flervarvsramen", som även
tynges av större ledningsvikt och en del
isoleringsmaterial.
Vid den i figuren åskådliggjorda konstruktionen
har primärledningen utbildats som ett kopparrör,
vilket dels ökar hållfastheten i jämförelse med en
massiv lednings av samma motstånd, dels även motverkar
den skin-effekt, som vid mycket höga frekvenser kan
göra sig gällande. Ramen har vidare utförts
cirkulär, varigenom det tillgängliga flödet för samma
ledningslängd ökats med ca 28 % gentemot en
kvadratisk rams. Sekundärlindningen och järnkärnan,
vilkas utförande icke i detalj angivits på ritningen,
ligga hermetiskt inbyggda och skyddade i en
behållare, som eventuellt kan kapslas. Uttagsledningarna
från sekundärsidan äro förda inuti
primärlednings-röret och ut genom en axeltapp. Såsom relativt obe-
Fig. 3.
tydliga olägenheter framstå dels vikten av
transformatorns sekundärlindning och järnkärna, i normala
fall några 100 g. dels transformeringsförlusterna.
Den största fördelen med den nya ramtypen är
emellertid den synnerligen stora motståndskraften
mot påkänningar av alla slag. I själva verket har
det visat sig, att även kraftiga mekaniska
påkänningar, som starkt deformerat ramen, icke inverkat på
de elektriska delarna så att ljudkvaliteten
försämrats om de inkommande elektromagnetiska
impulserna genom förstärkare och telefon omsatts i ljud.
Slutligen är ramen fullkomligt okänslig för
väderleksförhållanden o. dyl.
Fig. 3 visar en fotografi av en dylik ram ute i fält.
Det avbildade exemplaret är speciellt avsett för vissa
slag av rekognosceringsmätningar samt detaljmät
ningar vid relativt låg frekvens. Vid praktiska
undersökningar under alla möjliga förhållanden har
denna nya ramtyp i de av förf. disponerade
utföringsformerna givit mycket goda resultat.
NOTISER
Fig. 2. 1 = primärlindning, 2 = sekundärlindning, 3 — hölje för
sekundärlindning och järnkSrna, 4 = järnkärna, 5 = uttagsledningar
för sekundärsidan.
Filippinerna som krommalmsproducent.1 Upptäckten
av kromitförekomster pä Filippinerna år 1934 medförde
en betydande förskjutning av intressena inom ögruppens
gruvindustri.
Uppmärksamheten hade länge varit koncentrerad till
guldgruvorna, ehuru förekomsten av betydande
krom-malmer på åtskilliga platser på ön Luzon varit känd
sedan många år tillbaka. Något större intresse ägnades
dock ej dessa malmer förrän 1934, då Benguet
Consolidated Mining Company, det största guldgruveföretaget i
1 Referat av uppsatsen; Phillipines a Source of Chrome
Ore, Kng. Mining Journal. Dec. 1935.
13 juni 1936
