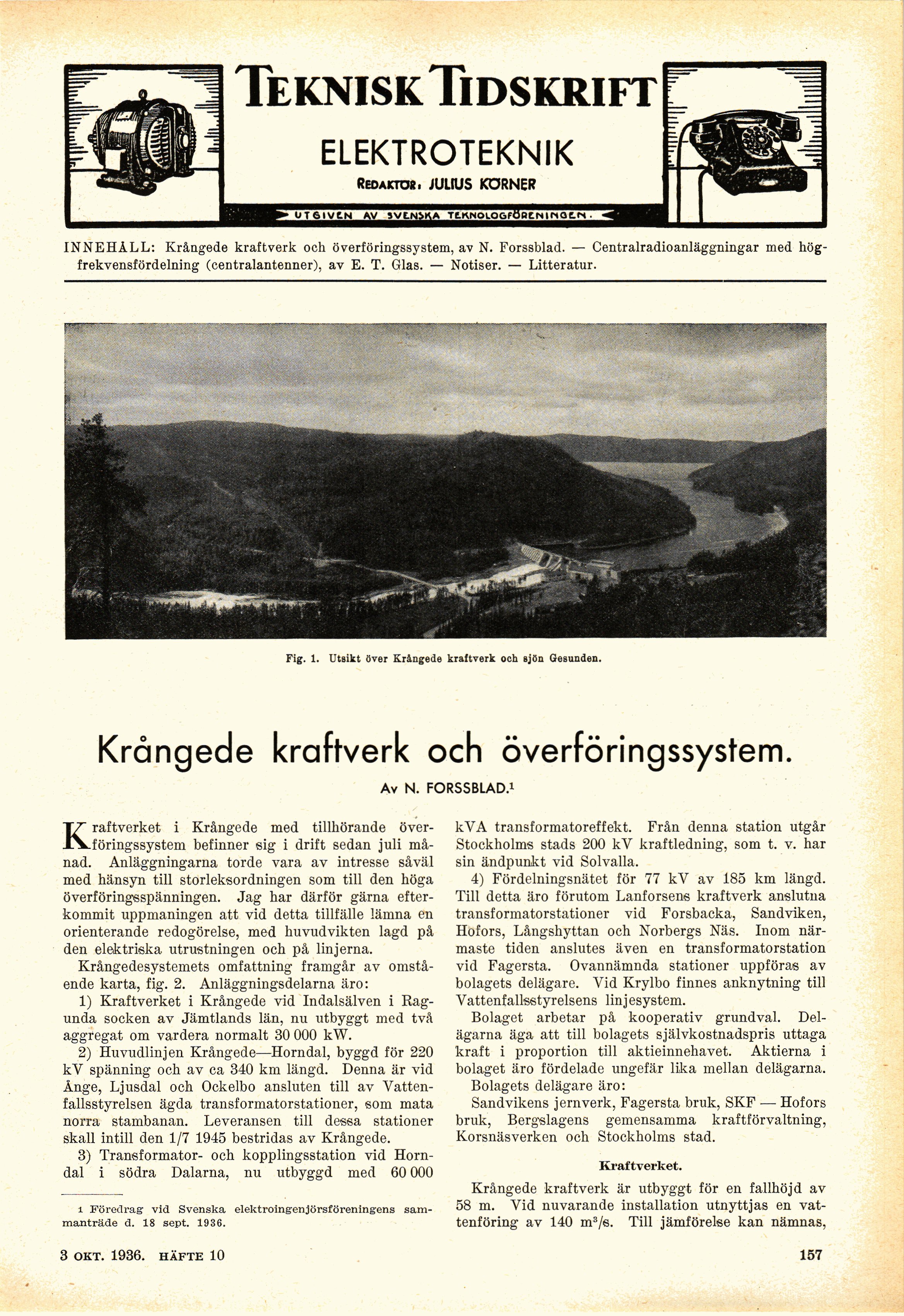

Teknisk Tidskrift
ELEKTROTEKNIK
Redaktok. JULIUS KÖRNER
UT6IVC.N AV iVLNMtA Te.KNOLQGf0aCN|r<0e.tH ■
INNEHÅLL: Krångede kraftverk och överföringssystem, av N. Forssblad. — Centralradioanläggningar med
hög-frekvensfördelning (centralantenner), av E. T. Glas. — Notiser. — Litteratur.
Fig. 1. Utsikt över Krångede kraftverk och sjön Gesunden.
Krångede kraftverk och överföringssystem.
Av N. FORSSBLAD.1
Kraftverket i Krångede med tillhörande
överföringssystem befinner sig i drift sedan juli
månad. Anläggningarna torde vara av intresse såväl
med hänsyn till storleksordningen som till den höga
överföringsspänningen. Jag har därför gärna
efterkommit uppmaningen att vid detta tillfälle lämna en
orienterande redogörelse, med huvudvikten lagd på
den elektriska utrustningen och på linjerna.
Krångedesystemets omfattning framgår av
omstående karta, fig. 2. Anläggningsdelarna äro:
1) Kraftverket i Krångede vid Indalsälven i
Ragunda socken av Jämtlands län, nu utbyggt med två
aggregat om vardera normalt 30 000 kW.
2) Huvudlinjen Krångede—Horn dal, byggd för 220
kV spänning och av ca 340 km längd. Denna är vid
Ånge, Ljusdal och Ockelbo ansluten till av
Vattenfallsstyrelsen ägda transformatorstationer, som mata
norra stambanan. Leveransen till dessa stationer
skall intill den 1/7 1945 bestridas av Krångede.
3) Transformator- och kopplingsstation vid
Horndal i södra Dalarna, nu utbyggd med 60 000
i Föredrag vid Svenska elektroingenjörsföreningens sam-
manträde d. 18 sept. 1936.
kVA transformatoreffekt. Från denna station utgår
Stockholms stads 200 kV kraftledning, som t. v. har
sin ändpunkt vid Solvalla.
4) Fördelningsnätet för 77 kV av 185 km längd.
Till detta äro förutom Lanforsens kraftverk anslutna
transformatorstationer vid Forsbacka, Sandviken,
Hofors, Långshyttan och Norbergs Näs. Inom
närmaste tiden anslutes även en transformatorstation
vid Fagersta. Ovannämnda stationer uppföras av
bolagets delägare. Vid Krylbo finnes anknytning till
Vattenfallsstyrelsens linj esystem.
Bolaget arbetar på kooperativ grundval.
Delägarna äga att till bolagets självkostnadspris uttaga
kraft i proportion till aktieinnehavet. Aktierna i
bolaget äro fördelade ungefär lika mellan delägarna.
Bolagets delägare äro:
Sandvikens jernverk, Fagersta bruk, SKF — Hofors
bruk, Bergslagens gemensamma kraftförvaltning,
Korsnäsverken och Stockholms stad.
Kraftverket.
Krångede kraftverk är utbyggt för en fallhöjd av
58 m. Vid nuvarande installation utnyttjas en
vattenföring av 140 m3/s. Till jämförelse kan nämnas,
3 okt. 1936. häfte 10
157
