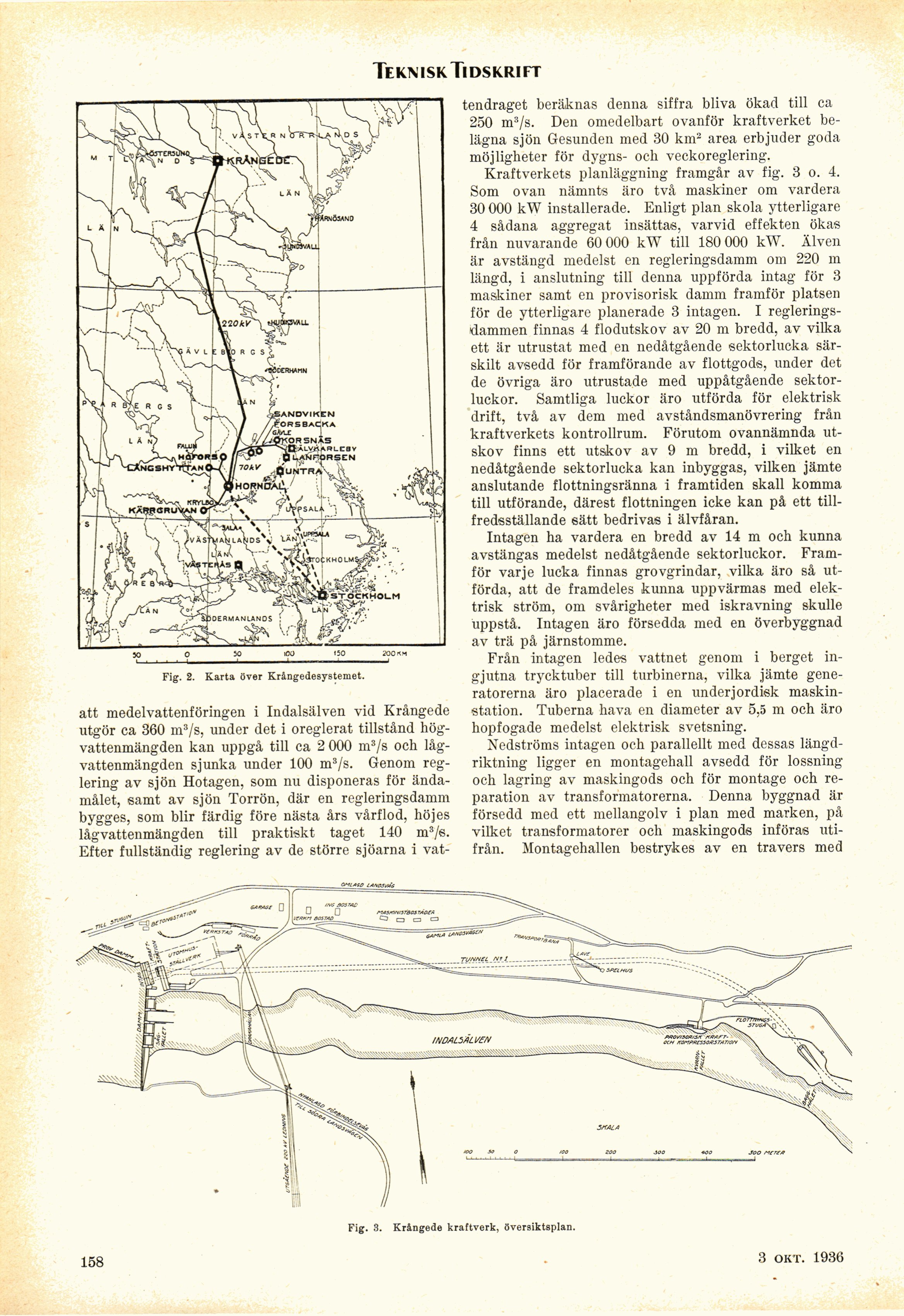

Termisk Tidskrift

filOkV

^SANDVIKEN
ioRSSACKA

’Wftl

/©KORSNÄS

Q LANrORSEN
pUNTRAN^ Ä

10 kV

ISHKKHOLM;

lOERMANLANOS

Fig. 2. Karta över Krångedesystemet.

att medelvattenföringen i Indalsälven vid Krångede
utgör ca 360 m3/s, under det i oreglerat tillstånd
högvattenmängden kan uppgå till ca 2 000 m3/s och
lågvattenmängden sjunka under 100 m3/s. Genom
reglering av sjön Hotagen, som nu disponeras för
ändamålet, samt av sjön Torrön, där en regleringsdamm
bygges, som blir färdig före nästa års vårflod, höjes
lågvattenmängden till praktiskt taget 140 m3/s.
Efter fullständig reglering av de större sjöarna i vat-

tendraget beräknas denna siffra bliva ökad till ca
250 m3/s. Den omedelbart ovanför kraftverket
belägna sjön Gesunden med 30 km2 area erbjuder goda
möjligheter för dygns- och veckoreglering.

Kraftverkets planläggning framgår av fig. 3 o. 4.
Som ovan nämnts äro två maskiner om vardera
30 000 kW installerade. Enligt plan skola ytterligare
4 sådana aggregat insättas, varvid effekten ökas
från nuvarande 60 000 kW till 180 000 kW. Älven
är avstängd medelst en regleringsdamm om 220 m
längd, i anslutning till denna uppförda intag för 3
maskiner samt en provisorisk damm framför platsen
för de ytterligare planerade 3 intagen. I
regleringsdammen finnas 4 flodutskov av 20 m bredd, av vilka
ett är utrustat med en nedåtgående sektorlucka
särskilt avsedd för framförande av flottgods, under det
de övriga äro utrustade med uppåtgående
sektorluckor. Samtliga luckor äro utförda för elektrisk
drift, två av dem med avståndsmanövrering från
kraftverkets kontrollrum. Förutom ovannämnda
ut-skov finns ett utskov av 9 m bredd, i vilket en
nedåtgående sektorlucka kan inbyggas, vilken jämte
anslutande flottningsränna i framtiden skall komma
till utförande, därest flottningen icke kan på ett
tillfredsställande sätt bedrivas i älvfåran.

Intagen ha vardera en bredd av 14 m och kunna
avstängas medelst nedåtgående sektorluckor.
Framför varje lucka finnas grovgrindar, vilka äro så
utförda, att de framdeles kunna uppvärmas med
elektrisk ström, om svårigheter med iskravning skulle
uppstå. Intagen äro försedda med en överbyggnad
av trä på järnstomme.

Från intagen ledes vattnet genom i berget
ingjutna trycktuber till turbinerna, vilka jämte
generatorerna äro placerade i en underjordisk
maskin-station. Tuberna hava en diameter av 5,5 m och äro
hopfogade medelst elektrisk svetsning.

Nedströms intagen och parallellt med dessas
längdriktning ligger en montagehall avsedd för lossning
och lagring av maskingods och för montage och
reparation av transformatorerna. Denna byggnad är
försedd med ett mellangolv i plan med marken, på
vilket transformatorer och maskingods införas
utifrån. Montagehallen bestrykes av en travers med

IT/tttr] POSTAD

TUNNEL

-"—-

INDALSAL VE/V



Fig. 3. Krångede kraftverk, översiktsplan.

158

4 juli 1936
