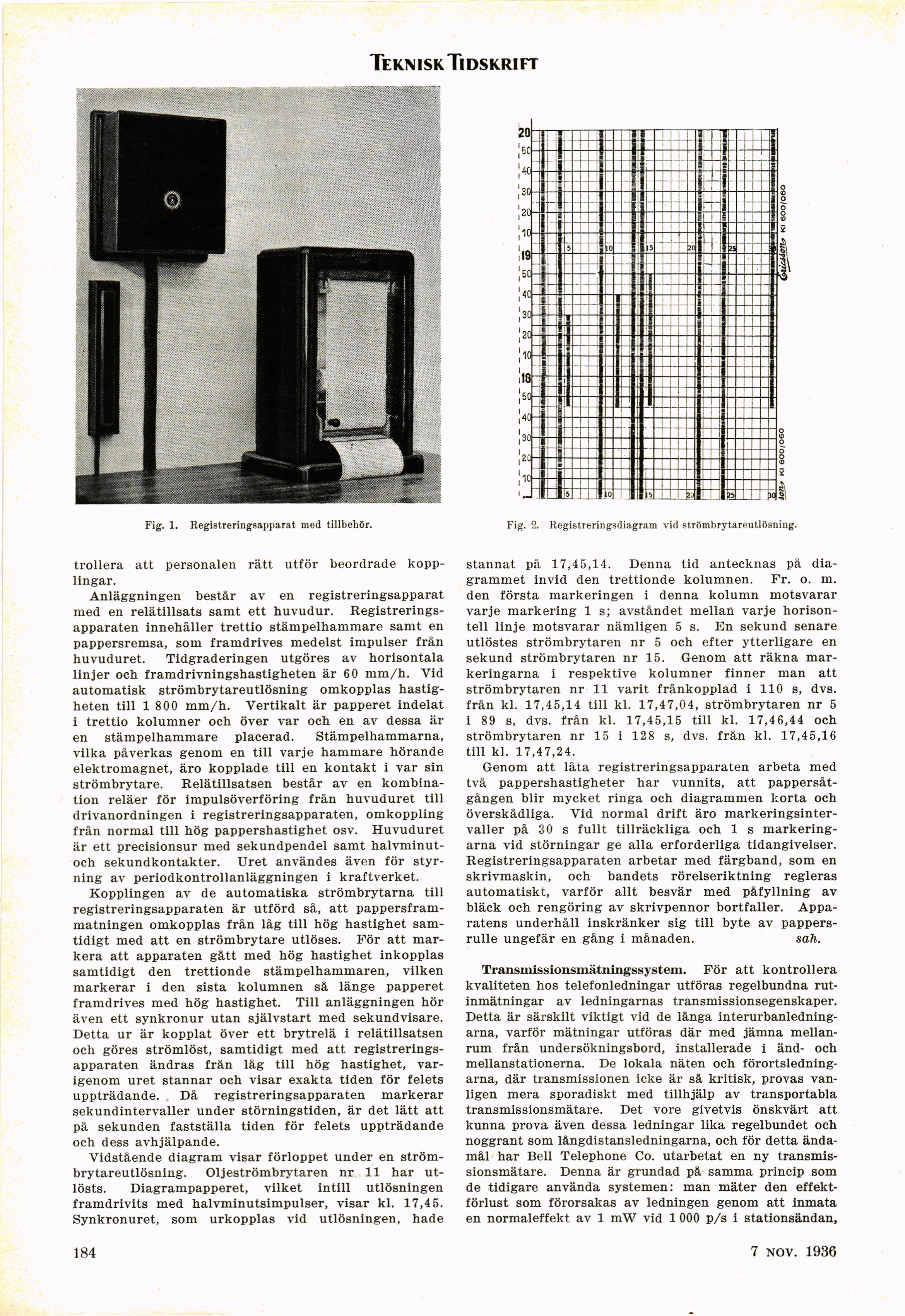

Teknisk Tidskrift
Fig. 1. Registreringsajiparat med tillbehör.
trollera att personalen rätt utför beordrade
kopplingar.
Anläggningen består av en registreringsapparat
med en relätillsats samt ett huvudur.
Registrerings-apparaten innehåller trettio stämpelhammare samt en
pappersremsa, som framdrives medelst impulser från
huvuduret. Tidgraderingen utgöres av horisontala
linjer och framdrivningshastigheten är 60 mm/h. Vid
automatisk strömbrytareutlösning omkopplas
hastigheten till 1 800 mm/h. Vertikalt är papperet indelat
i trettio kolumner och över var och en av dessa är
en stämpelhammare placerad. Stämpelhammarna,
vilka påverkas genom en till varje hammare hörande
elektromagnet, äro kopplade till en kontakt i var sin
strömbrytare. Relätillsatsen består av en
kombination reläer för impulsöverföring från huvuduret till
drivanordningen i registreringsapparaten, omkoppling
från normal till hög pappershastighet osv. Huvuduret
är ett precisionsur med sekundpendel samt
halvminut-och sekundkontakter. Uret användes även för
styrning av periodkontrollanläggningen i kraftverket.
Kopplingen av de automatiska strömbrytarna till
registreringsapparaten är utförd så, att
pappersfram-matningen omkopplas från låg till hög hastighet
samtidigt med att en strömbrytare utlöses. För att
markera att apparaten gått med hög hastighet inkopplas
samtidigt den trettionde stämpelhammaren, vilken
markerar i den sista kolumnen så länge papperet
framdrives med hög hastighet. Till anläggningen hör
även ett synkronur utan självstart med sekundvisare.
Detta ur är kopplat över ett brytrelä i relätillsatsen
och göres strömlöst, samtidigt med att
registreringsapparaten ändras frän låg till hög hastighet,
varigenom uret stannar och visar exakta tiden för felets
uppträdande. Då registreringsapparaten markerar
sekundintervaller under störningstiden, är det lätt att
på sekunden fastställa tiden för felets uppträdande
och dess avhjälpande.
Vidstående diagram visar förloppet under en
strömbrytareutlösning. Oljeströmbrytaren nr 11 har
utlösts. Diagrampapperet, vilket intill utlösningen
framdrivits med halvminutsimpulser, visar kl. 17,45.
Synkronuret, som urkopplas vid utlösningen, hade
Fig. 2. Registreringsdiagram vid strömbrytareutlösning.
stannat på 17,45,14. Denna tid antecknas pä
diagrammet invid den trettionde kolumnen. Fr. o. m.
den första markeringen i denna kolumn motsvarar
varje markering 1 s; avståndet mellan varje
horisontell linje motsvarar nämligen 5 s. En sekund senare
utlöstes strömbrytaren nr 5 och efter ytterligare en
sekund strömbrytaren nr 15. Genom att räkna
markeringarna i respektive kolumner finner man att
strömbrytaren nr 11 varit frånkopplad i 110 s, dvs.
från kl. 17,45,14 till kl. 17,47,04, strömbrytaren nr 5
i 89 s, dvs. från kl. 17,45,15 till kl. 17,46,44 och
strömbrytaren nr 15 i 128 s, dvs. från kl. 17,45,16
till kl. 17,47,24.
Genom att låta registreringsapparaten arbeta med
två pappershastigheter har vunnits, att
pappersåtgången blir mycket ringa och diagrammen korta och
överskådliga. Vid normal drift äro
markeringsintervaller på 30 s fullt tillräckliga och 1 s
markeringarna vid störningar ge alla erforderliga tidangivelser.
Registreringsapparaten arbetar med färgband, som en
skrivmaskin, och bandets rörelseriktning regleras
automatiskt, varför allt besvär med påfyllning av
bläck och rengöring av skrivpennor bortfaller.
Apparatens underhåll inskränker sig till byte av
pappersrulle ungefär en gång i månaden. sah.
Transmissioiismätningssystem. För att kontrollera
kvaliteten hos telefonledningar utföras regelbundna
rutinmätningar av ledningarnas transmissionsegenskaper.
Detta är särskilt viktigt vid de långa
interurbanledning-arna, varför mätningar utföras där med jämna
mellanrum från undersökningsbord, installerade i änd- och
mellanstationerna. De lokala näten och
förortsledningarna, där transmissionen icke är så kritisk, provas
vanligen mera sporadiskt med tillhjälp av transportabla
transmissionsmätare. Det vore givetvis önskvärt att
kunna prova även dessa ledningar lika regelbundet och
noggrant som långdistansledningarna, och för detta
ändamål har Bell Telephone Co. utarbetat en ny
transmissionsmätare. Denna är grundad på samma princip som
de tidigare använda systemen: man mäter den
effektförlust som förorsakas av ledningen genom att inmata
en normaleffekt av 1 mW vid 1 000 p/s i stationsändan,
