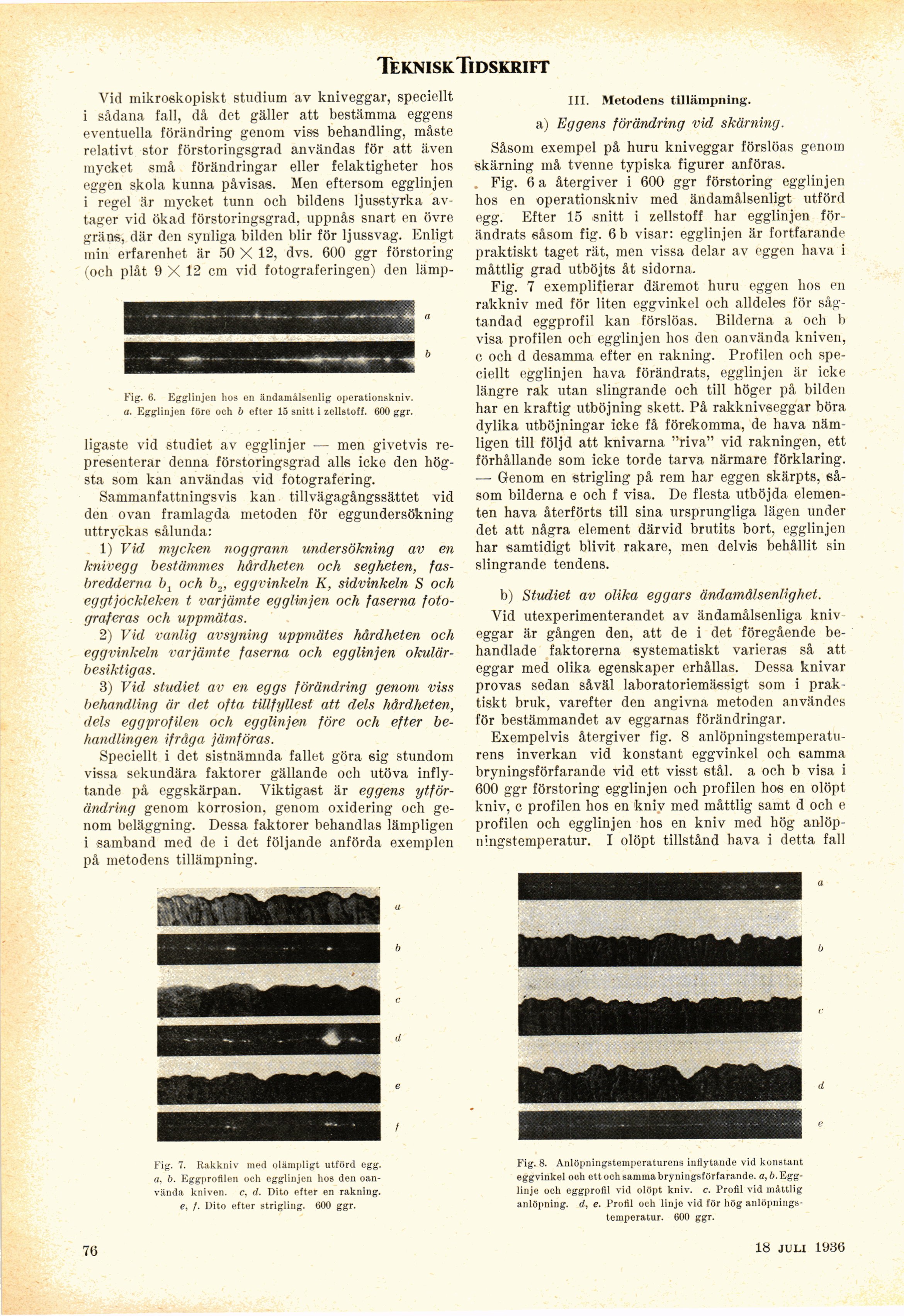

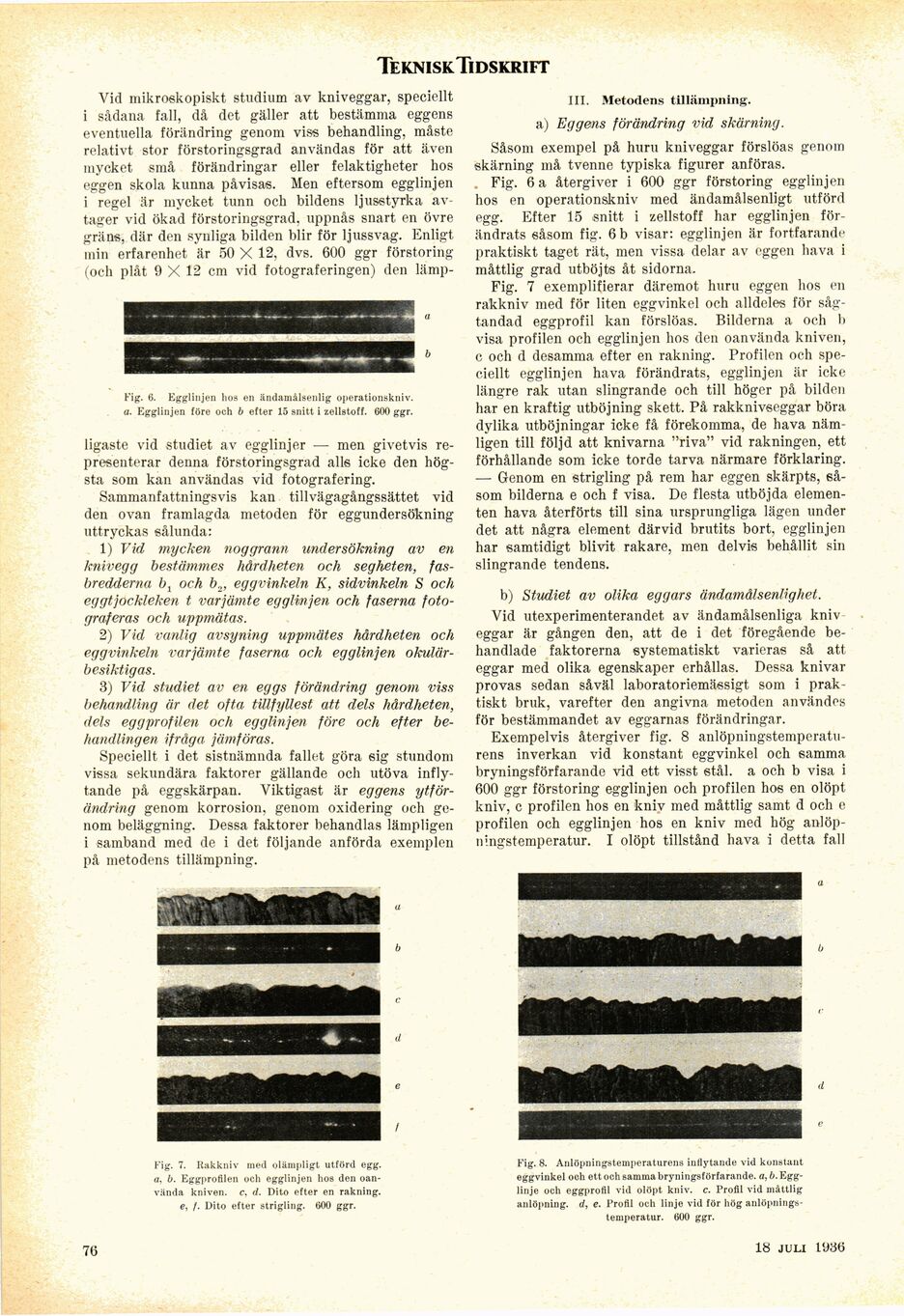

TekniskTidskrift
Vid mikroskopiskt studium av kniveggar, speciellt
i sådana fall, då det gäller att bestämma eggens
eventuella förändring genom viss behandling, måste
relativt stor förstoringsgrad användas för att även
mycket små förändringar eller felaktigheter hos
eggen skola kunna påvisas. Men eftersom egglinjen
i regel är mycket tunn och bildens ljusstyrka
avtager vid ökad förstoringsgrad. uppnås snart en övre
gräns, där den synliga bilden blir för ljussvag. Enligt
min erfarenhet är 50 X 12, dvs. 600 ggr förstoring
(och plåt 9 X 12 cm vid fotograferingen) den lämp-
Fig. 6. Egglinjen hos en ändamålsenlig operationskniv.
a. Egglinjen före och b efter 15 snitt i zellstoff. 600 ggr.
ligaste vid studiet av egglinjer — men givetvis
representerar denna förstoringsgrad alis icke den
högsta som kan användas vid fotografering.
Sammanfattningsvis kan tillvägagångssättet vid
den ovan framlagda metoden för eggundersökning
uttryckas sålunda:
1) Vid mycken noggrann undersökning av en
knivegg bestämmes hårdheten och segheten,
fasbredderna b1 och b,,, eggvinkeln K, sidvinkeln S och
eggtjockleken t varjämte egglinjen och faserna
fotograferas och uppmätas.
2) Vid vanlig avsyning uppmätes hårdheten och
eggvinkeln varjämte faserna och egglinjen
okulär-besiktigas.
3) Vid studiet av en eggs förändring genom viss
behandling är det ofta tillfyllest att dels hårdheten,
dels eggprofilen och egglinjen före och efter
behandlingen ifråga jämföras.
Speciellt i det sistnämnda fallet göra sig stundom
vissa sekundära faktorer gällande och utöva
inflytande på eggskärpan. Viktigast är eggens
ytför-ändring genom korrosion, genom oxidering och
genom beläggning. Dessa faktorer behandlas lämpligen
i samband med de i det följande anförda exemplen
på metodens tillämpning.
I t
Fig. 7. Rakkniv med olämpligt utförd egg.
a, b. Eggprofilen och egglinjen hos den
oanvända kniven, c, d. Dito efter en rakning,
e, f. Dito efter strigling. 600 ggr.
III. Metodens tillämpning.
a) Eggens förändring vid skärning.
Såsom exempel på huru kniveggar förslöas genom
skärning må tvenne typiska figurer anföras.
Fig. 6 a återgiver i 600 ggr förstoring egglinjen
hos en operationskniv med ändamålsenligt utförd
egg. Efter 15 .snitt i zellstoff har egglinjen
förändrats såsom fig. 6 b visar: egglinjen är fortfarande
praktiskt taget rät, men vissa delar av eggen hava i
måttlig grad utböjts åt sidorna.
Fig. 7 exemplifierar däremot huru eggen hos en
rakkniv med för liten eggvinkel och alldeles för
såg-tandad eggprofil kan förslöas. Bilderna a och b
visa profilen och egglinjen hos den oanvända kniven,
c och d desamma efter en rakning. Profilen och
speciellt egglinjen hava förändrats, egglinjen är icke
längre rak utan slingrande och till höger på bilden
har en kraftig utböjning skett. På rakknivseggar böra
dylika utböjningar icke få förekomma, de hava
nämligen till följd att knivarna "riva" vid rakningen, ett
förhållande som icke torde tarva närmare förklaring.
— Genom en strigling på rem har eggen skärpts,
såsom bilderna e och f visa. De flesta utböjda
elementen hava återförts till sina ursprungliga lägen under
det att några element därvid brutits bort, egglinjen
har samtidigt blivit rakare, men delvis behållit sin
slingrande tendens.
b) Studiet av olika eggars ändamålsenlighet.
Vid utexperimenterandet av ändamålsenliga kniv
eggar är gången den, att de i det föregående
behandlade faktorerna systematiskt varieras så att
eggar med olika egenskaper erhållas. Dessa knivar
provas sedan såväl laboratoriemässigt som i
praktiskt bruk, varefter den angivna metoden användes
för bestämmandet av eggarnas förändringar.
Exempelvis återgiver fig. 8
anlöpningstemperatu-rens inverkan vid konstant eggvinkel och samma
bryningsförfarande vid ett visst stål. a och b visa i
600 ggr förstoring egglinjen och profilen hos en olöpt
kniv, c profilen hos en kniv med måttlig samt d och e
profilen och egglinjen hos en kniv med hög
anlöpningstemperatur. I olöpt tillstånd hava i detta fall
Fig. 8. Anlöpningstemperaturens inflytande vid konstant
eggvinkel och ett och samma bryningsförfarande. a, 6.
Egglinje och eggprofil vid olöpt kniv. c. Profil vid måttlig
anlöpning, d, e. Profii och linje vid för hög
anlöpningstemperatur. 600 ggr.
76
18 juli 1936
