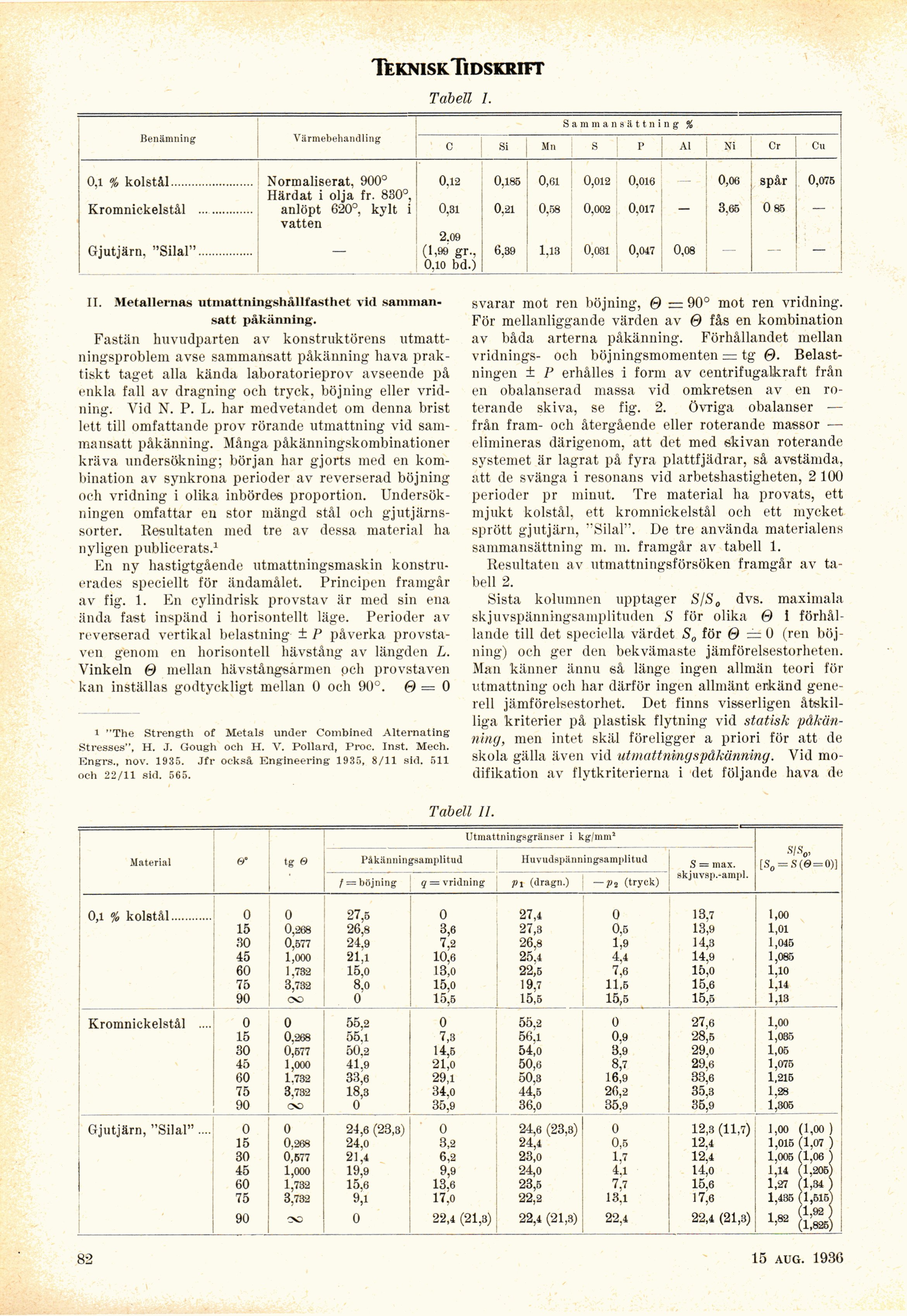

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
TekniskTidskritt
Tabell I.
Benämning
Sammansättning
Värmebehandling
C Si Mn s P Al Ni Cr
0,12 0,185 0,61 0,012 0,016 0,06 spår
0,31 0,21 0,58 0,002 0,017 — 3,65 085
2.09 (1,99 gr., O.io bd.) 6,39 1.13 0,031 0,047 0,08 —
Cu
0,1 % kolstål.......
Kromnickelstål
Gjutjärn, "Silal"
Normaliserat, 900°
Härdat i olja fr. 830°,
anlöpt 620°, kylt i
vatten
0,075
II. Metallernas utmattningshållfasthet vid
sammansatt påkänning.
Fastän huvudparten av konstruktörens
utmattningsproblem avse sammansatt påkänning hava
praktiskt taget alla kända laboratorieprov avseende på
enkla fall av dragning och tryck, böjning eller
vridning. Vid N. P. L. har medvetandet om denna brist
lett till omfattande prov rörande utmattning vid
sammansatt påkänning. Många påkänningskombinationer
kräva undersökning; början har gjorts med en
kombination av synkrona perioder av reverserad böjning
och vridning i olika inbördes proportion.
Undersökningen omfattar en stor mängd stål och
gjutjärns-sorter. Resultaten med tre av dessa material ha
nyligen publicerats.1
En ny hastigtgående utmattningsmaskin
konstruerades speciellt för ändamålet. Principen framgår
av fig. 1. En cylindrisk provstav är med sin ena
ända fast inspänd i horisontellt läge. Perioder av
reverserad vertikal belastning ± P påverka
provstaven genom en horisontell hävstång av längden L.
Vinkeln 0 mellan hävstångsarmen och provstaven
kan inställas godtyckligt mellan 0 och 90°. 0=0
i "The Strength of Metals under Combined Alternating
Stresses", H. J. Gough och H. V. Pollard, Proe. Inst. Mech.
Kngrs., nov. 1935. Jfr också Engineering 1935, 8/11 sid. 511
och 22/11 sid. 565.
svarar mot ren böjning, 0 = 90° mot ren vridning.
För mellanliggande värden av 0 fås en kombination
av båda arterna påkänning. Förhållandet mellan
vridnings- och böjningsmomenten = tg 0.
Belastningen ± P erhålles i form av centrifugalkraft från
en obalanserad massa vid omkretsen av en
roterande skiva, se fig. 2. Övriga obalanser —
från fram- och återgående eller roterande massor —
elimineras därigenom, att det med skivan roterande
systemet är lagrat på fyra plattfjädrar, så avstämda,
att de svänga i resonans vid arbetshastigheten, 2 100
perioder pr minut. Tre material ha provats, ett
mjukt kolstål, ett kromnickelstål och ett mycket
sprött gjutjärn, "Silal". De tre använda materialens
sammansättning m. m. framgår av tabell 1.
Resultaten av utmattningsförsöken framgår av
tabell 2.
Sista kolumnen upptager S/S0 dvs. maximala
skjuvspänningsamplituden S för olika 0 1
förhållande till det speciella värdet S0 för 0 = 0 (ren
böjning) och ger den bekvämaste jämförelsestorheten.
Man känner ännu så länge ingen allmän teori för
utmattning och har därför ingen allmänt erkänd
generell jämförelsestorhet. Det finns visserligen
åtskilliga kriterier på plastisk flytning vid statisk
påkänning, men intet skäl föreligger a priori för att de
skola gälla även vid utmattning spåkänning. Vid
modifikation av flytkriterierna i det följande hava de
Tabell II.
Material
Utmattningsgränser i kg/mm2
tg 0
Påkänningsamplitud
Huvudspänningsamplitud
f z= böjning q — vridning p\ (dragn.) ; —p2 (tryck)
S = max.
skjuvsp.-ampl.
s/s0,
[S_ = S(0 = 0)]
0,1 % kolstål............ 0 0 27,5 0 27,4 0 13,7 1,00
15 0,268 26,8 3,6 27,3 0,5 13,9 1,01
30 0,577 24,9 7,2 26,8 1,9 14,3 1,045
45 1,000 21,1 10,6 25.4 4,4 14,9 1,085
60 1,732 15,0 13,0 22,5 7,6 15,0 1.10
75 3,732 8.0 15,0 1 9.7 11,5 1 5,6 1,14
_90 os 0_15,5_15,5 I 15,5 _15.5_1,18
Kromnickelstål .... 0 0 55,2 0 55,2 0 27,6 1,00
15 0.268 55.1 7,3 56,1 0.9 28,5 1,035
30 0,577 50.2 14,5 54,0 3,9 29,0 1,05
45 1,000 41.9 21,0 50,6 8,7 29,6 1,075
60 1.732 33;6 29,1 50,3 16,9 33,6 1,215
75 3,732 18,3 34,0 44,5 26,2 35,3 1,28
_90 oo_0__35^9__36^0_35,9_Sbfi___1,806
Gjutjärn, "Silal".... 0 0 24,6(23,3) 0 24,6 (23,3) 0 12,3(11,7) 1,00 (1,00 )
15 0,268 24,0 3,2 24,4 0,5 12.4 1,015 (1,07 )
30 0,677 21,4 6,2 23,0 1,7 12^4 1,005 (1,06 )
45 1,000 19,9 9,9 24,0 i.l 14,0 1,14 (1,205)
60 1,732 15,6 13,6 23,5 7,7 15.6 1,27 (1,34 )
75 3,732 9,1 17,0 22,2 13,1 17^6 1,435 (1,615)
90 -c 0 22,4 (21,3) 22,4 (21,3) 22,4 22,4 (21,3) 1,82
82
15 aug. 1936
