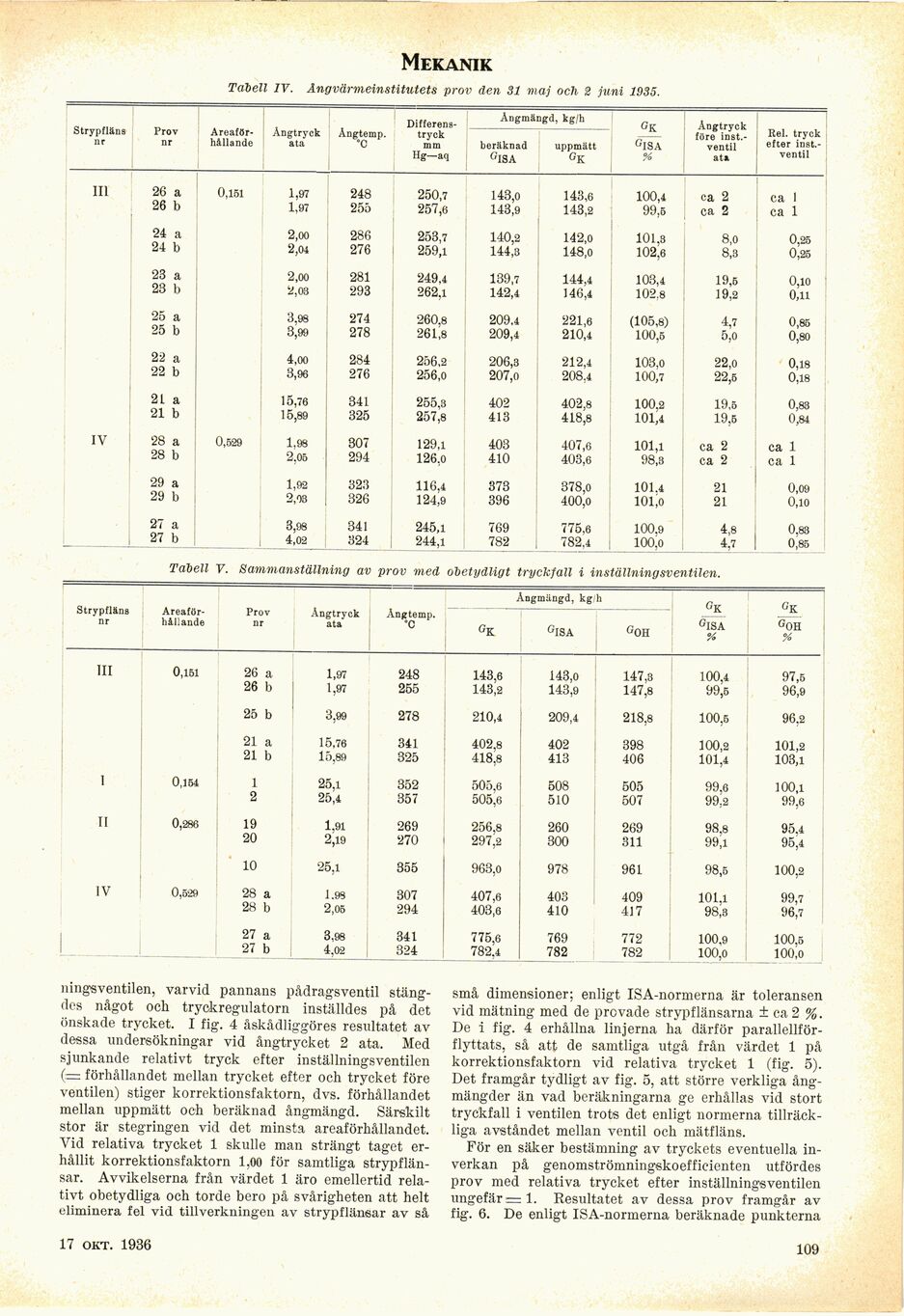

Mekanik
Tabell IV. Ångvärmeinstitutets prov den 31 maj och 2 juni 1935.
Strypfläns nr Prov nr [-Areaförhållande-] {+Areaför- hållande+} Ångtryck ata Ångtemp. °C [-Differens-tryck-] {+Differens- tryck+} mm Hg—aq Ångmängd, kg/h beräknad uppmätt °ISA °K GK Gisa % Ångtryck före
inst.-ventil ata Rel. tryck efter
inst.-ventil
in 26 a 0,151 1,97 248 250,7 143,0 143,6 100,4 ca 2 ca 1
26 b 1,97 255 257,6 143,9 143,2 99,5 ca 2 ca 1
24 a 2,00 286 253,7 140,2 142,0 101,3 8,0 0,25
24 b 2,04 276 259,1 144,3 148,0 102,6 8,3 0,25
23 a 2,00 281 249,4 139,7 144,4 103,4 19,5 0,10
23 b 2,03 293 262,1 142,4 146,4 102.8 19,2 0,11
25 a 3,98 274 260,8 209,4 221,6 (105,8) 4,7 0,85
25 b 3,99 278 261,8 209,4 210,4 100,5 5,0 0,80
22 a 4,00 284 256,2 206,3 212,4 103,0 22,0 0,18
22 b 3,96 276 256,0 207,0 208,4 100,7 22,5 0,18
2L a 15,76 341 255,3 402 402,8 100,2 19,5 0,83
21 b 15,89 325 257,8 413 418,8 101,4 19,5 0,84
IV 28 a 0,529 1,98 307 129,1 403 407,6 101,1 ca 2 ca 1
28 b 2,05 294 126,0 410 403,6 98,3 ca 2 ca 1
29 a 1,92 323 116,4 373 378,0 101.4 21 0,09
29 b 2,03 326 124,9 396 400,o lOljo 21 0,10
27 a 3,98 341 245,1 769 775,6 100,9 4,8 0,83
27 b 4,02 324 244,1 782 782,4 100,o 4,7 0,85
Tabell V. Sammanställning av prov med obetydligt tryckfall i inställningsventilen.
Ångmängd, kg/h % Gisa % c k GOH X
Strypfläns nr [-Areaförhållande-] {+Areaför- hållande+} Prov nr Ångtryck ata Ångtemp. "C Gk °ISA GOH
III 0,161 26 a 1,97 248 143,6 143,0 147,3 100,4 97,5
26 b 1,97 255 143,2 143,9 147,8 99,5 96,9
25 b 3,99 278 210,4 209,4 218,8 100,5 96,2
21 a 15,76 341 402,8 402 398 100,2 101,2
21 b 15,89 325 418,8 413 406 101,4 103,1
I 0,154 1 25,1 352 505,6 508 505 99,6 100,1
2 25,4 357 505,6 510 507 99,2 99,6
II 0,286 19 1,91 269 256,8 260 269 98,8 95.4
20 2,19 270 297,2 300 311 99,1 95,4
10 25,1 355 963,0 978 961 98,5 100,2
IV 0,529 28 a 1.98 307 407,6 403 409 101,1 99,7
28 b 2,05 294 403,6 410 417 98,3 96,7
1 27 a 3,98 341 775,6 769 772 100,9 100,5
27 b 4,02 324 782,4 782 782 100,o 100,o
ningsventilen, varvid pannans pådragsventil
stängdes något och tryckregulatorn inställdes på det
önskade trycket. I fig. 4 åskådliggöres resultatet av
dessa undersökningar vid ångtrycket 2 ata. Med
sjunkande relativt tryck efter inställningsventilen
(= förhållandet mellan trycket efter och trycket före
ventilen) stiger korrektionsfaktorn, dvs. förhållandet
mellan uppmätt och beräknad ångmängd. Särskilt
stor är stegringen vid det minsta areaförhållandet.
Vid relativa trycket 1 skulle man strängt taget
erhållit korrektionsfaktorn 1,00 för samtliga
strypflän-sar. Avvikelserna från värdet 1 äro emellertid
relativt obetydliga och torde bero på svårigheten att helt
eliminera fel vid tillverkningen av strypflänsar av så
små dimensioner; enligt ISA-normerna är toleransen
vid mätning med de provade strypflänsarna ± ca 2 %.
De i fig. 4 erhållna linjerna ha därför
parallellför-flyttats, så att de samtliga utgå från värdet 1 på
korrektionsfaktorn vid relativa trycket 1 (fig. 5).
Det framgår tydligt av fig. 5, att större verkliga
ång-mängder än vad beräkningarna ge erhållas vid stort
tryckfall i ventilen trots det enligt normerna
tillräckliga avståndet mellan ventil och mätfläns.
För en säker bestämning av tryckets eventuella
inverkan på genomströmningskoefficienten utfördes
prov med relativa trycket efter inställningsventilen
ungefär =1. Resultatet av dessa prov framgår av
fig. 6. De enligt ISA-normerna beräknade punkterna
17 okt. 1936
109
