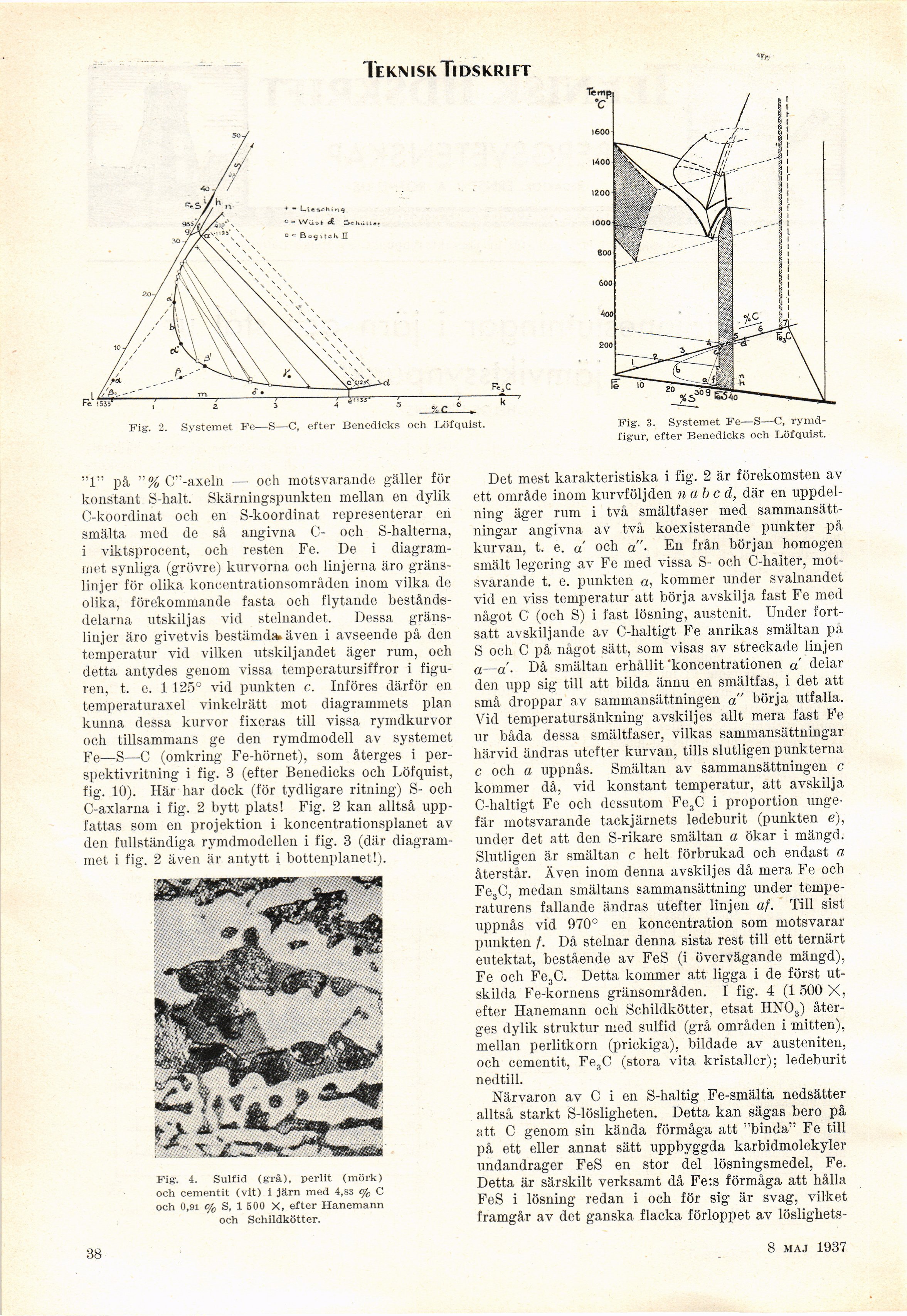

Teknisk Tidskrift
"1" på "% C"-axeln —• och motsvarande gäller för
konstant S-halt. Skärningspunkten mellan en dylik
C-koordinat och en S-koordinat representerar en
smälta med de så angivna C- och S-halterna,
i viktsprocent, och resten Fe. De i
diagrammet synliga (grövre) kurvorna och linjerna äro
gränslinjer för olika koncentrationsområden inom vilka de
olika, förekommande fasta och flytande
beståndsdelarna utskiljas vid stelnandet. Dessa
gränslinjer äro givetvis bestämdt även i avseende på den
temperatur vid vilken utskiljandet äger rum, och
detta antydes genom vissa temperatursiffror i
figuren, t. e. 1125° vid punkten c. Införes därför en
temperaturaxel vinkelrätt mot diagrammets plan
kunna dessa kurvor fixeras till vissa rymdkurvor
och tillsammans ge den rymdmodell av systemet
Fe—S—C (omkring Fe-hörnet), som återges i
perspektivritning i fig. 3 (efter Benedicks och Löfquist,
fig. 10). Här har dock (för tydligare ritning) S- och
C-axlarna i fig. 2 bytt plats! Fig. 2 kan alltså
uppfattas som en projektion i koncentrationsplanet av
den fullständiga rymdmodellen i fig. 3 (där
diagrammet i fig. 2 även är antytt i bottenplanet!).
Fig. 4. Sulfid (grå), perlit (mörk)
och cementit (vit) i järn med 4,83 % C
och 0,91 % S, 1 500 X, efter Hanemann
och Schildkötter.
Det mest karakteristiska i fig. 2 är förekomsten av
ett område inom kurvföljden nabcd, där en
uppdelning äger rum i två smältfaser med
sammansättningar angivna av två koexisterande punkter på
kurvan, t. e. a och a". En från början homogen
smält legering av Fe med vissa S- och C-halter,
motsvarande t. e. punkten a- kommer under svalnandet
vid en viss temperatur att börja avskilja fast Fe med
något C (och S) i fast lösning, austenit. Under
fortsatt avskiljande av C-haltigt Fe anrikas smältan på
S och C på något sätt, som visas av streckade linjen
a—a ■ Då smältan erhållit’koncentrationen a delar
den upp sig till att bilda ännu en smältfas, i det att
små droppar av sammansättningen a" börja utfalla.
Vid temperatursänkning avskiljes allt mera fast Fe
ur båda dessa smältfaser, vilkas sammansättningar
härvid ändras utefter kurvan, tills slutligen punkterna
c och a uppnås. Smältan av sammansättningen c
kommer då, vid konstant temperatur, att avskilja
C-haltigt Fe och dessutom FesC i proportion
ungefär motsvarande tackjärnets ledeburit (punkten e),
under det att den S-rikare smältan a ökar i mängd.
Slutligen är smältan c helt förbrukad och endast a
återstår. Även inom denna avskiljes då mera Fe och
Fe3C, medan smältans sammansättning under
temperaturens fallande ändras utefter linjen af. Till sist
uppnås vid 970° en koncentration som motsvarar
punkten f. Då stelnar denna sista rest till ett ternärt.
eutektat, bestående av FeS (i övervägande mängd),
Fe och Fe3C. Detta kommer att ligga i de först
utskilda Fe-kornens gränsområden. I fig. 4 (1 500 X,
efter Hanemann och Schildkötter, etsat HN03)
återges dylik struktur med sulfid (grå områden i mitten),
mellan perlitkorn (prickiga), bildade av austeniten,
och cementit, Fe3C (stora vita kristaller); ledeburit
nedtill.
Närvaron av C i en S-haltig Fe-smälta nedsätter
alltså starkt S-lösligheten. Detta kan sägas bero på
att C genom sin kända förmåga att "binda" Fe till
på ett eller annat sätt uppbyggda karbidmolekyler
undandrager FeS en stor del lösningsmedel, Fe.
Detta är särskilt verksamt då Fe:s förmåga att hålla
FeS i lösning redan i och för sig är svag, vilket
framgår av det ganska flacka förloppet av löslighets-
38
11 sept. 1937
Fig:. 2. Systemet Fe—S—C, efter Benedicks och Löfquist.
Fig. 3. Systemet Fe—S—C,
rymdfigur, efter Benedicks och Löfquist.
