TekniskTidskrift
J BERGSVETENSKAP
REDAKTÖR. ERNST J. A. ROTHELIUS
INNEHÅLL: Fotografiskt och spektroskopiskt studium av slaggsubstansers färger, av Helge Löfquist. —
Kostnader vid igensättningsbrytning och square-setting vid malmgruvor i U. S. A., av bergsingenjör Y. Hagerman.
— Notiser.
Fotografiskt och spektroskopiskt studium av
slaggsubstansers färger.
Av HELGE LÖFQUIST.
Inledning.
Vid mikroskopiskt studium av slagginneslutningar
i järn och stål är det givetvis av stor betydelse
att kunna erhålla så kraftig skillnad som möjligt
mellan färgerna hos olika inneslutningar. Enklaste sättet
är här ett lämpligt val av ljusfilter, liksom av plåtsort
vid fotograferingen. Detta gäller för kornets tydliga
framträdande mot den omgivande stålgrundmassan
och framför allt för särskiljandet av inom ett
sammansatt korn förekommande olika faser. En mera
exakt karakterisering av färgen kan bäst
åstadkommas genom en direkt spektroskopisk undersökning.
Förutom för det direkta slaggstudiet är ett dylikt
framhävande av färgskillnader av vikt vid
användandet av mikrokemiska identifieringsreaktioner1
liksom vid studiet av kring slagginneslutningar
stundom uppkommande korrosionsprodukter.
Som systematiska undersökningar på detta område
saknas, men frågan har en viss betydelse, ha en del
undersökningar gjorts på olika slaggsubstanser, dels
(I) med användande av för ändamålet karakteriserade
filter, dels (II) medelst direkta spektroskopiska
upptagningar.
I. Användande av ljusfilter.
A. Exempel på olika ljusfilters inverkan vid
fotografering av ett sammansatt slaggkorn.
Som exempel på inverkan av olika ljusfilter
återges i fig. 1, a—d (800 X), bilderna av ett sammansatt
sulfidkorn (i prov av göt: C = 0,84; Si = 0,23;
Mn = 0,55; P = 0,027; S = 0,16 %), erhållna med
följande filter (med angivna nummer) av en sats
"liford Microfilters": a, gult (nr 4); b, grönt (nr 3);
c, blått (nr 1); d, violett (nr 6). Ljuskällan var
Pointolitelampa och plåtsort llford Rapid Process
Panchromatic Backed (6,5 X 9 cm).
Slaggkornet innehåller, i reflekterad belysning
ljust gulbrun FeS-fas (på bilden ljus) och blågrå
(Mn, Fe)S-fas (på bilden mörk) samt några spridda
korn av mörk oxidfas (på bilden svart, bäst synlig
i Se C. Benedicks och H. Löfquist, Slagginneslutningar
i järn och stål. Stockholm 1929, s. 201—205 ; H. Alber,
Jernkont. ann. 116, 511, 1932.
vid mitten och upptill utefter kornets vänstra sida i
fig. 1, d).
Den ljusa FeS-fasen framträder mycket tydligt i
fig. 1, a, och fig. 1, d, erhållna med gult resp. violett
filter, medan däremot i fig. 1, b, och särskilt i fig. 1, c,
erhållna med grönt resp. blått filter, något svagare
kontrast mellan de båda sulfidfaserna föreligger.
Användes en ortokromatisk plåt i stället för
pan-kromatisk erhålles vid samtliga fyra filtren
betydligt svagare kontraster mellan dessa båda faser: se
fig. 2, a—d (800 X). Samma ljuskälla och filter som
vid fig. 1; plåtsort: Perorto, orthochromatisch, från
firma O. Perutz, München, märke Braunsiegel.
För klarläggande av dessa förhållanden var det

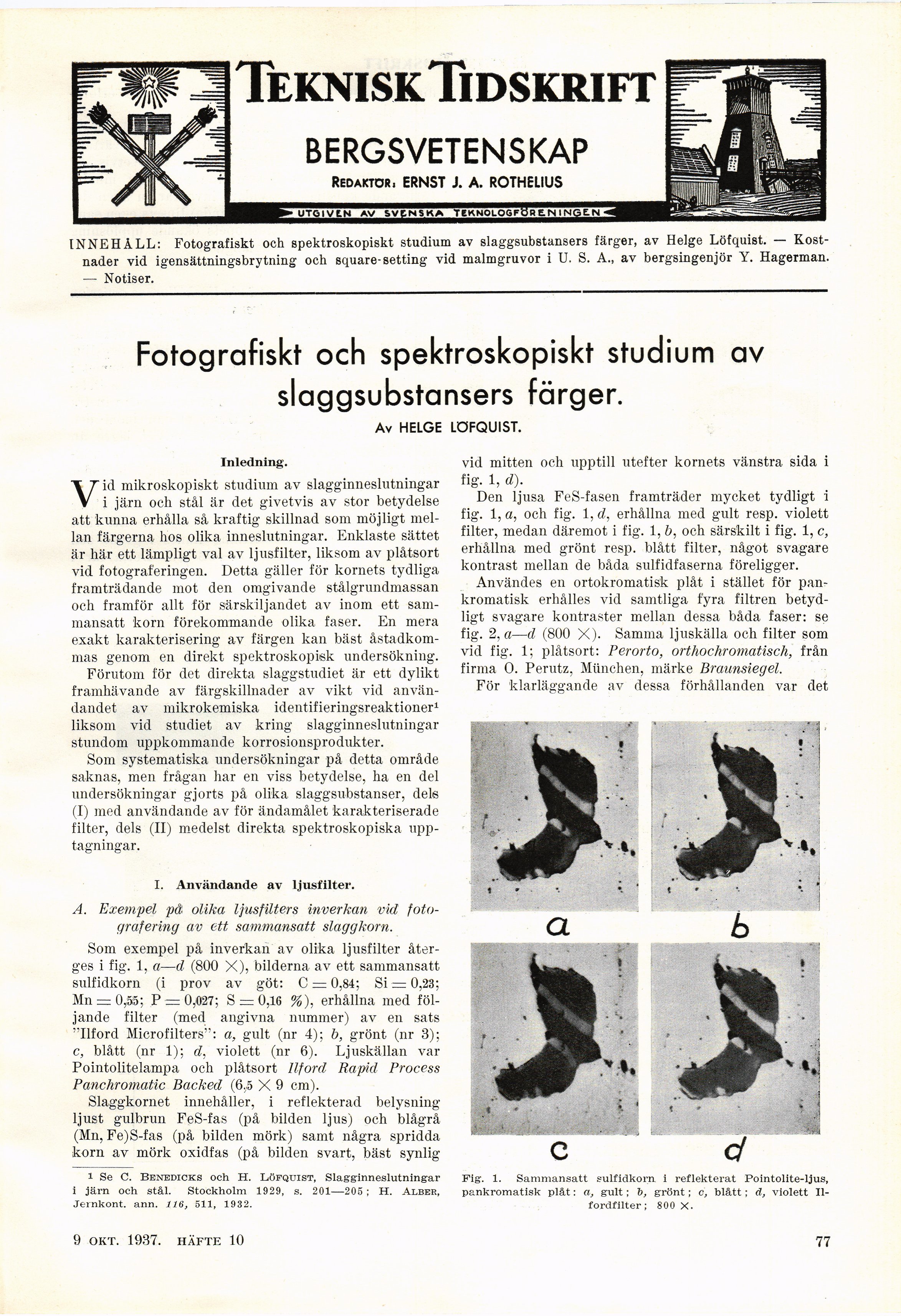

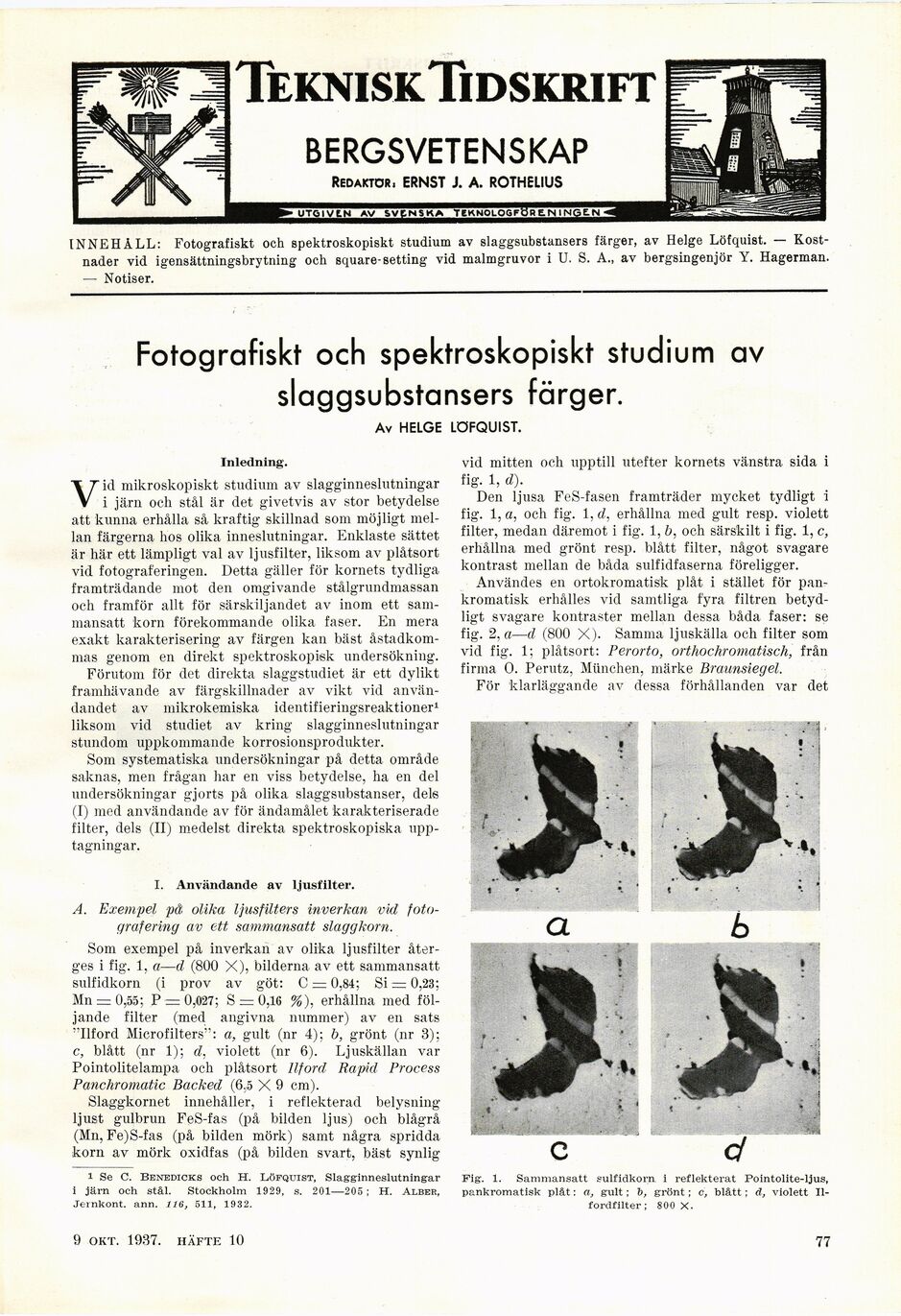

Fig. 1. Sammansatt sulficlkorn i reflekterat Pointolite-ljus,
pankromatisk plåt: a, gult; b, grönt; c, blått; d, violett
Il-fordfilter; 800 X.
