Tfkmsk Ti dskri ft
^-/k-
*7nafutfti’o>
1 Amperemry
Amperetw
flis
Jhai/Atibn ^
p.
Amperewr

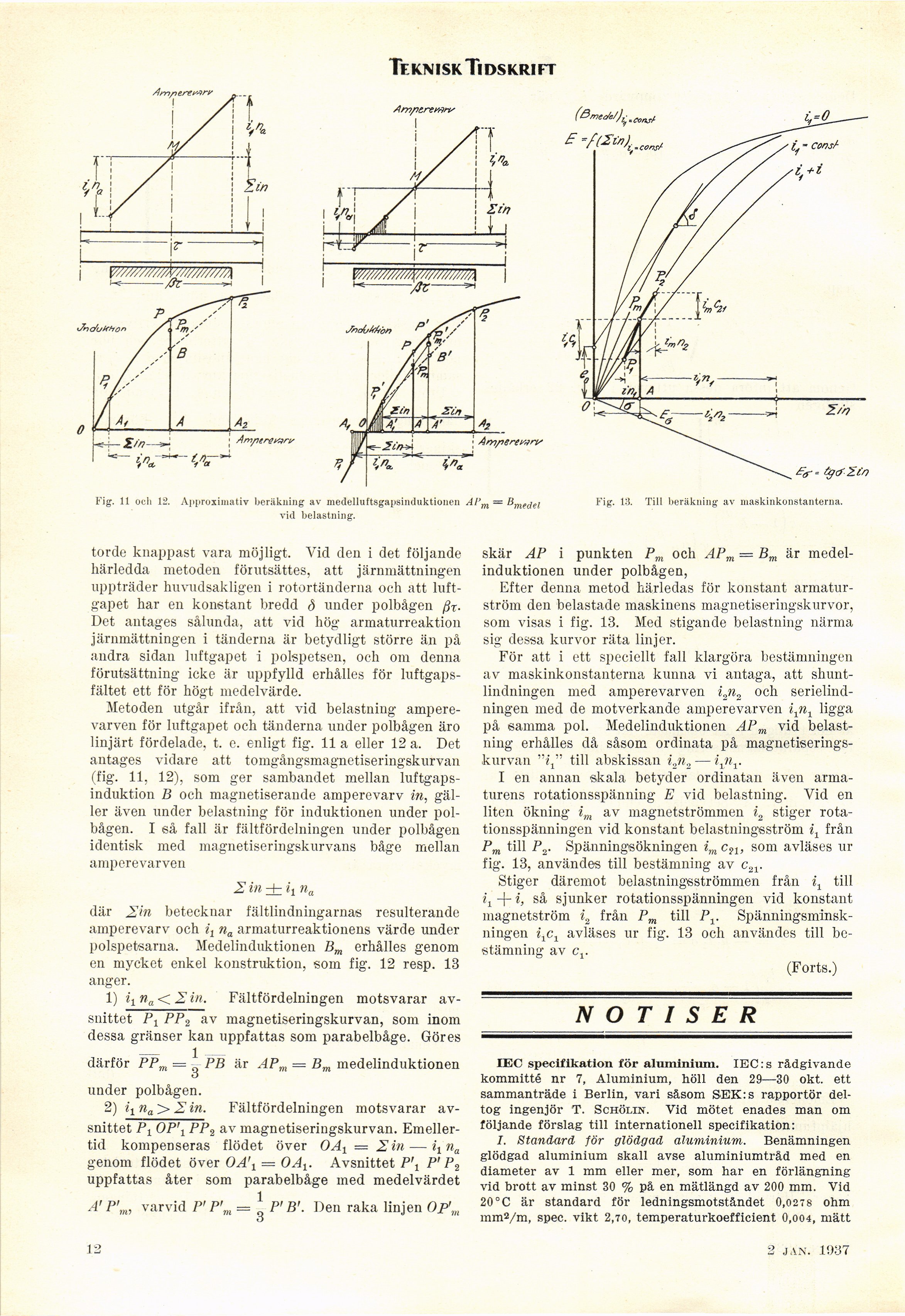

Fig. 11 och 12. Approximativ beräkning av medelluftsgapsinduktionen APm = Bme(/ei
vid belastning.
Fig. 13. Till beräkning av maskinkonstanterna.
torde knappast vara möjligt. Vid den i det följande
härledda metoden förutsättes, att järnmättningen
uppträder huvudsakligen i rotortänderna och att
luftgapet har en konstant bredd d under polbågen ß%.
Det antages sålunda, att vid hög armaturreaktion
järnmättningen i tänderna är betydligt större än på
andra sidan luftgapet i polspetsen, och om denna
förutsättning icke är uppfylld erhålles för
luftgaps-fältet ett för högt medelvärde.
Metoden utgår ifrån, att vid belastning
amperevarven för luftgapet och tänderna under polbågen äro
linjärt fördelade, t. e. enligt fig. 11 a eller 12 a. Det
antages vidare att tomgångsmagnetiseringskurvan
(fig. 11, 12), som ger sambandet mellan
luftgaps-induktion B och magnetiserande amperevarv in,
gäller även under belastning för induktionen under
polbågen. I så fall är fältfördelningen under polbågen
identisk med magnetiseringskurvans båge mellan
amperevarven
2 in ± it na
där 2>n betecknar fältlindningarnas resulterande
amperevarv och i1 na armaturreaktionens värde under
polspetsarna. Medelinduktionen Bm erhålles genom
en mycket enkel konstruktion, som fig. 12 resp. 13
anger.
1) h na<2in. Fältfördelningen motsvarar
avsnittet P1 PP2 av magnetiseringskurvan, som inom
dessa gränser kan uppfattas som parabelbåge. Göres
därför PPm = PB är APm = Bm medelinduktionen
o
under polbågen.
2) h na> 2in.
snittet Pl OP\ PP2 av magnetiseringskurvan.
Emellertid kompenseras flödet över OA1 = 2in — ixna
genom flödet över OA\ = OAv Avsnittet P\ P’ P2
uppfattas åter som parabelbåge ined medelvärdet
1 P’B’. Den raka linjen Op’m
Fältfördelningen motsvarar av-
skär AP i punkten Pm och APm — Bm är
medelinduktionen under polbågen,
Efter denna metod härledas för konstant
armaturström den belastade maskinens magnetiseringskurvor,
som visas i fig. 13. Med stigande belastning närma
sig dessa kurvor räta linjer.
För att i ett speciellt fall klargöra bestämningen
av maskinkonstanterna kunna vi antaga, att
shunt-lindningen med amperevarven i2n2 och
serielind-ningen med de motverkande amperevarven i1n1 ligga
på samma pol. Medelinduktionen APm vid
belastning erhålles då såsom ordinata på
magnetiseringskurvan "i" till abskissan i2n2— itnt.
I en annan skala betyder ordinatan även
armaturens rotationsspänning E vid belastning. Vid en
liten ökning im av magnetströmmen i2 stiger
rotationsspänningen vid konstant belastningsström i1 från
Pm till P2. Spänningsökningen im cn, som avläses ur
fig. 13, användes till bestämning av c21.
Stiger däremot belastningsströmmen från it till
i1 + i, så sjunker rotationsspänningen vid konstant
magnetström i2 från Pm till I\.
Spänningsminskningen i1c1 avläses ur fig. 13 och användes till
bestämning av ct.
(Forts.)
A’ P’m, varvid P’ P’m =
3
NOTISER
IEO specifikation för aluminium. IEC:s rådgivande
kommitté nr 7, Aluminium, höll den 29—30 okt. ett
sammanträde i Berlin, vari såsom SEK:s rapportör
deltog ingenjör T. Schölin. Vid mötet enades man om
följande förslag till internationell specifikation:
I. Standard för glödgad aluminium. Benämningen
glödgad aluminium skall avse aluminiumtråd med en
diameter av 1 mm eller mer, som har en förlängning
vid brott av minst 30 % på en mätlängd av 200 mm. Vid
20°C är standard för ledningsmotståndet 0,0278 ohm
mm2/m, spec. vikt 2,70, temperaturkoefficient 0,004, mätt
12
