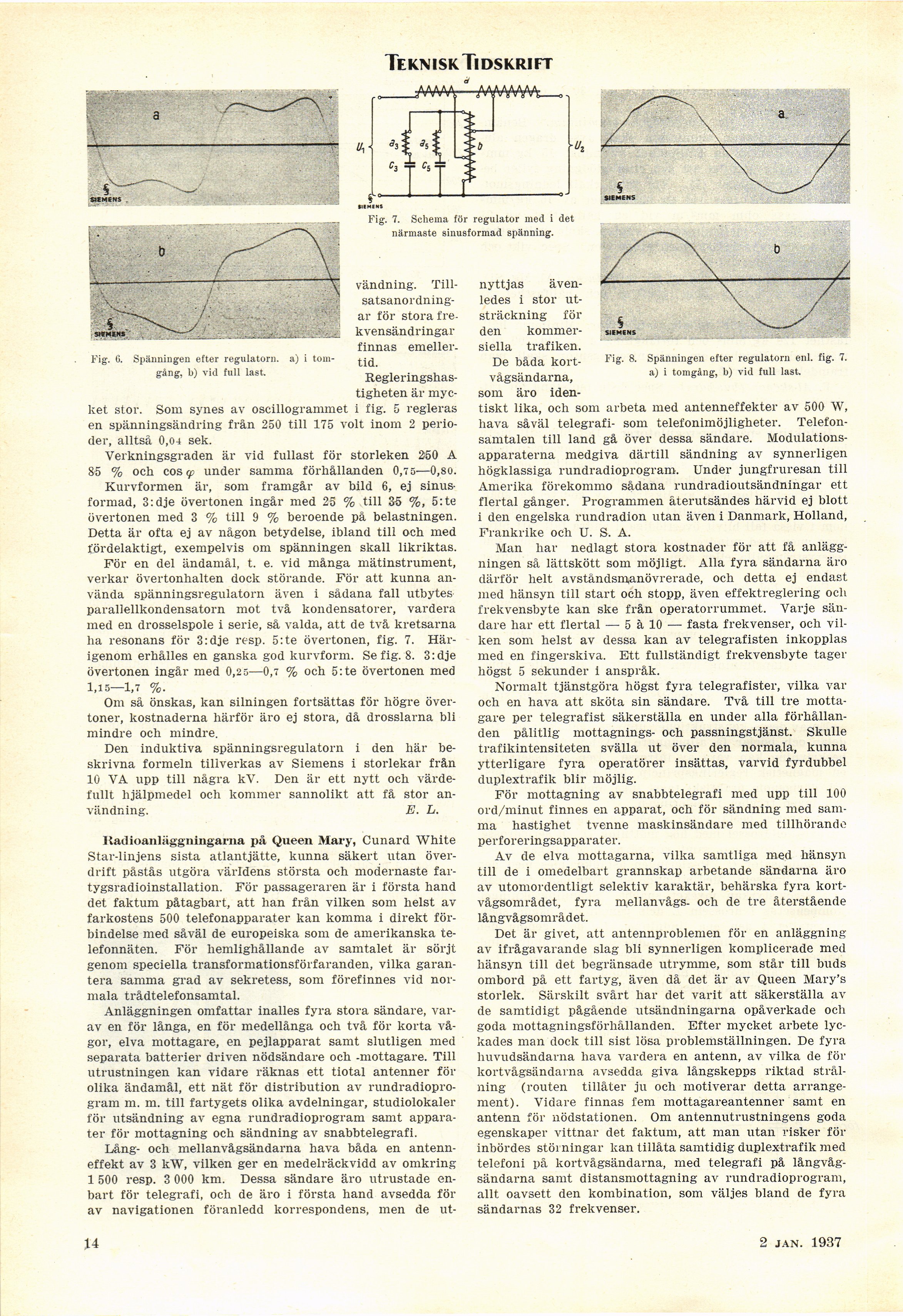

Tekn isk Ti dskrift
«
SIIMINI
Fig. 7. Schema för regulator med i det
närmaste sinusformad spänning.
Fig. 6. Spänningen efter regulatorn, a) i
tomgång, b) vid full last.
vändning.
Till-satsanordning-ar för stora
frekvensändringar
finnas
emellertid.
Regleringshastigheten är
mycket stor. Som synes av oscillogrammet i fig. 5 regleras
en spänningsändring från 250 till 175 voit inom 2
perioder, alltså 0,o-t sek.
Verkningsgraden är vid fullast för storleken 2:50 A
85 % och eos(p under samma förhållanden 0,75—0,80.
Kurvformen är, som framgår av bild 6, ej
sinusformad, 3: dje övertonen ingår med 25 % till 3-5 %, 5: te
övertonen med 3 % till 9 % beroende på belastningen.
Detta är ofta ej av någon betydelse, ibland till och med
fördelaktigt, exempelvis om spänningen skall likriktas.
För en del ändamål, t. e. vid många mätinstrument,
verkar övertonhalten dock störande. För att kunna
använda spänningsregulatorn även i sådana fall utbytes
parallellkondensatorn mot två kondensatorer, vardera
med en drosselspole i serie, så valda, att de två kretsarna
ha resonans för 3: dje resp. 5: te övertonen, fig. 7.
Härigenom erhålles en ganska god kurvform. Se fig. 8. 3: dje
övertonen ingår med 0,25—0,7 % och 5:te övertonen med
1,15—1,7 %.
Om så önskas, kan silningen fortsättas för högre
övertoner, kostnaderna härför äro ej stora, då drosslarna bli
mindre och mindre.
Den induktiva spänningsregulatorn i den här
beskrivna formeln tillverkas av Siemens i storlekar från
10 VA upp till några kV. Den är ett nytt och
värdefullt hjälpmedel och kommer sannolikt att få stor
användning. E. L.
Radioanläggningarna på Queen Mary, Cunard White
Star-linjens sista atlantjätte, kunna säkert utan
överdrift påstås utgöra världens största och modernaste
far-tygsradioinstallation. För passageraren är i första hand
det faktum påtagbart, att han från vilken som helst av
farkostens 500 telefonapparater kan komma i direkt
förbindelse med såväl de europeiska som de amerikanska
telefonnäten. För hemlighållande av samtalet är sörjt
genom speciella transformationsförfaranden, vilka
garantera samma grad av sekretess, som förefinnes vid
normala trådtelefonsamtal.
Anläggningen omfattar inalles fyra stora sändare,
varav en för långa, en för medellånga och två för korta
vågor, elva mottagare, en pejlapparat samt slutligen med
separata batterier driven nödsändare och -mottagare. Till
utrustningen kan vidare räknas ett tiotal antenner för
olika ändamål, ett nät för distribution av
rundradioprogram m. m. till fartygets olika avdelningar, studiolokaler
för utsändning av egna rundradioprogram samt
apparater för mottagning och sändning av snabbtelegrafi.
Lång- och mellanvågsändarna hava båda en
antenneffekt av 3 kW, vilken ger en medelräckvidd av omkring
1 500 resp. 3 000 km. Dessa sändare äro utrustade
enbart för telegrafi, och de äro i första hand avsedda för
av navigationen föranledd korrespondens, men de ut-
Fig. 8. Spänningen efter regulatorn enl. fig. 7.
a) i tomgång, b) vid fuil last.
nyttjas
ävenledes i stor
utsträckning för
den
kommersiella trafiken.
De båda
kortvågsändarna,
som äro
identiskt lika, och som arbeta med antenneffekter av 500 W,
hava såväl telegrafi- som telefonimöjligheter.
Telefonsamtalen till land gå över dessa sändare.
Modulations-apparaterna medgiva därtill sändning av synnerligen
högklassiga rundradioprogram. Under jungfruresan till
Amerika förekommo sådana rundradioutsändningar ett
flertal gånger. Programmen återutsändes härvid ej blott
i den engelska rundradion utan även i Danmark, Holland,
Frankrike och U. S. A.
Man har nedlagt stora kostnader för att få
anläggningen så lättskött som möjligt. Alla fyra sändarna äro
därför helt avständsmanövrerade, och detta ej endast
med hänsyn till start och stopp, även effektreglering och
frekvensbyte kan ske från operatorrummet. Varje
sändare har ett flertal — 5 à 10 — fasta frekvenser, och
vilken som helst av dessa kan av telegrafisten inkopplas
med en fingerskiva. Ett fullständigt frekvensbyte tager
högst 5 sekunder i anspråk.
Normalt tjänstgöra högst fyra telegrafister, vilka var
och en hava att sköta sin sändare. Två till tre
mottagare per telegrafist säkerställa en under alla
förhållanden pålitlig mottagnings- och passningstjänst. Skulle
trafikintensiteten svälla ut över den normala, kunna
ytterligare fyra operatörer insättas, varvid fyrdubbel
duplextrafik blir möjlig.
För mottagning av snabbtelegrafi med upp till 100
ord/minut finnes en apparat, och för sändning med
samma hastighet tvenne maskinsändare med tillhörande
perforeringsapparater.
Av de elva mottagarna, vilka samtliga med hänsyn
till de i omedelbart grannskap arbetande sändarna äro
av utomordentligt selektiv karaktär, behärska fyra
kortvågsområdet, fyra mellanvågs- och de tre återstående
långvågsområdet.
Det är givet, att antennproblemen för en anläggning
av ifrågavarande slag bli synnerligen komplicerade med
hänsyn till det begränsade utrymme, som står till buds
ombord på ett fartyg, även då det är av Queen Mary’s
storlek. Särskilt svårt har det varit att säkerställa av
de samtidigt pågående utsändningarna opåverkade och
goda mottagningsförhållanden. Efter mycket arbete
lyckades man dock till sist lösa problemställningen. De fyra
huvudsändarna hava vardera en antenn, av vilka de för
kortvågsändarna avsedda giva långskepps riktad
strålning (routen tillåter ju och motiverar detta
arrange-ment). Vidare finnas fem mottagareantenner samt en
antenn för nödstationen. Om antennutrustningens goda
egenskaper vittnar det faktum, att man utan risker för
inbördes störningar kan tillåta samtidig duplextrafik med
telefoni på kortvågsändarna, med telegrafi på
långvåg-sändarna samt distansmottagning av rundradioprogram,
allt oavsett den kombination, som väljes bland de fyra
sändarnas 32 frekvenser.
14
2 jan. 1937
