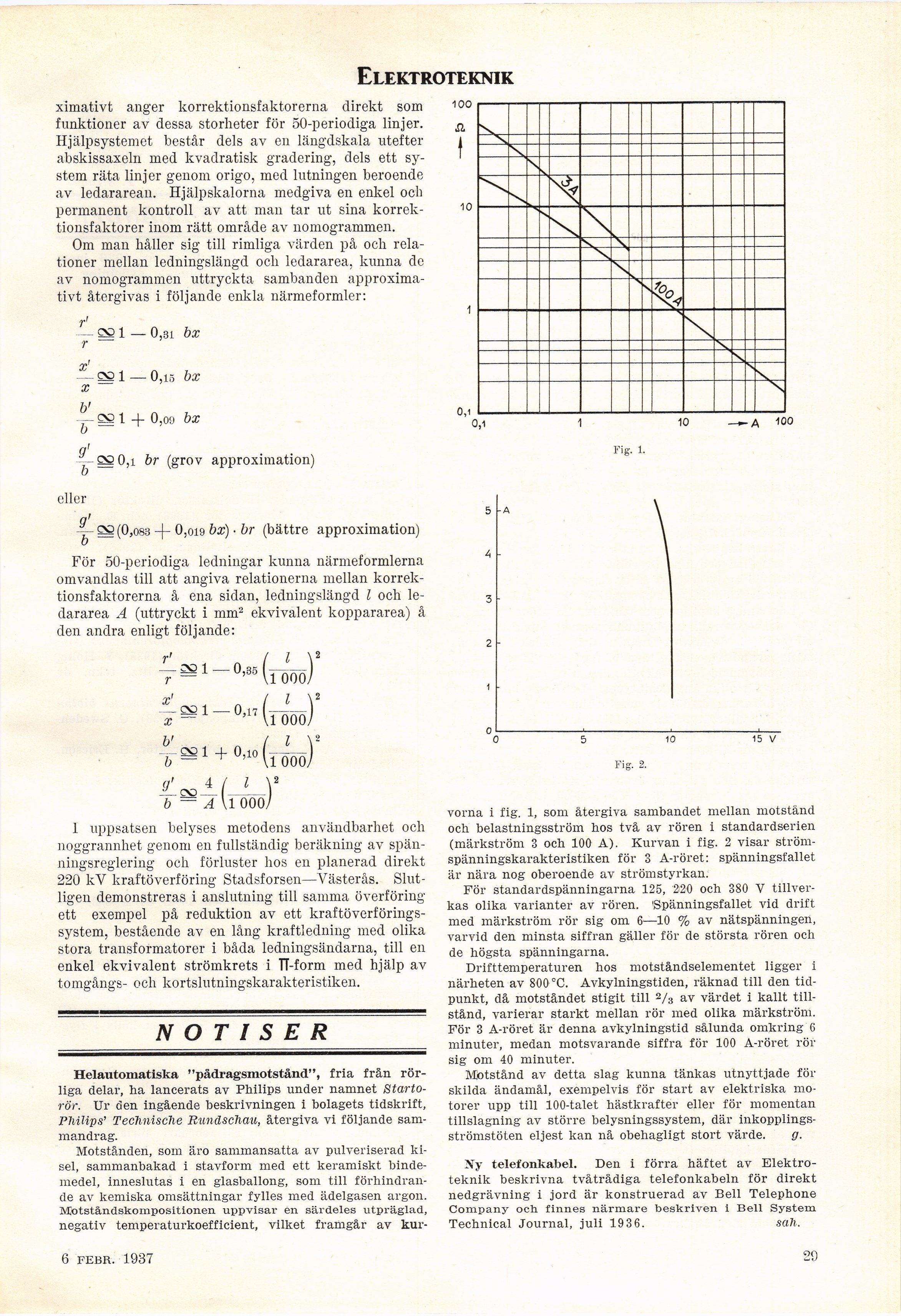

Elektroteknik
ximativt anger korrektionsfaktorerna direkt som
funktioner av dessa storheter för 50-periodiga linjer.
Hjälpsystemet består dels av en längdskala utefter
abskissaxeln med kvadratisk gradering, dels ett
system räta linjer genom origo, med lutningen beroende
av ledararean. Hjälpskalorna medgiva en enkel och
permanent kontroll av att man tar ut sina
korrektionsfaktorer inom rätt område av nomogrammen.
Om man håller sig till rimliga värden på och
relationer mellan ledningslängd och ledararea, kunna do
av nomogrammen uttryckta sambanden
approximativt återgivas i följande enkla närmeformler:
K? 1 — 0,3i bx
— 0,15 bx
- 2ö 1 + 0,09 bx
0,1 br (grov approximation)
OJ
(0,083 -j- 0,019 bx) ■ br (bättre approximation)
eller
?’
b
För 50-periodiga ledningar kunna närmeformlerna
omvandlas till att angiva relationerna mellan
korrektionsfaktorerna å ena sidan, ledningslängd l och
ledararea A (uttryckt i mm2 ekvivalent koppararea) å
den andra enligt följande:
t-1- °’35 (röoö
0,17 ( ’ f
x — ’\1 000/
b’ ( l \2
+ 0,io (1 000j
- , -)’
b — A Vi 000/
g’ 4
. CND
1 uppsatsen belyses metodens användbarhet och
noggrannhet genom en fullständig beräkning av
spänningsreglering och förluster hos en planerad direkt
220 kV kraftöverföring Stadsforsen—Västerås.
Slutligen demonstreras i anslutning till samma
överföring-ett exempel på reduktion av ett
kraftöverföringssystem, bestående av en lång kraftledning med olika
stora transformatorer i båda ledningsändarna, till en
enkel ekvivalent strömkrets i TT-form med hjälp av
tomgångs- och kortslutningskarakteristiken.
NOTISER
Helautomatiska "pådragsmotstånd", fria från
rörliga delar, ha lancerats av Philips under namnet
Startorör. Ur den ingående beskrivningen i bolagets tidskrift,
Philips’ TecliniscUe Rundschau, återgiva vi följande
sammandrag.
Motstånden, som äro sammansatta av pulveriserad
kisel, sammanbakad i stavform med ett keramiskt
bindemedel, inneslutas i en glasballong, som till
förhindrande av kemiska omsättningar fylles med ädelgasen argon.
Motståndskompositionen uppvisar en särdeles utpräglad,
negativ temperaturkoefficient, vilket framgår av kur-
100
a
10
0,1
0,1
10
■ A 100
Fig. 1.
\
10
15 V
Fig. 2.
vorna i fig. 1, som återgiva sambandet mellan motstånd
och belastningsström hos två av rören i standardserien
(märkström 3 och 100 A). Kurvan i fig. 2 visar
ström-spänningskarakteristiken för 3 A-röret: spänningsfallet
är nära nog oberoende av strömstyrkan.
För standardspänningarna 125, 220 och 380 V
tillverkas olika varianter av rören. ’Spänningsfallet vid drift
med märkström rör sig om 6—10 % av nätspänningen,
varvid den minsta siffran gäller för de största rören och
de högsta spänningarna.
Drifttemperaturen hos motståndselementet ligger i
närheten av 800 "C. Avkylningstiden, räknad till den
tidpunkt, då motståndet stigit till 2/3 av värdet i kallt
tillstånd, varierar starkt mellan rör med olika märkström.
För 3 A-röret är denna avkylningstid sålunda omkring 6
minuter, medan motsvarande siffra för 100 A-röret rör
sig om 40 minuter.
Motstånd av detta slag kunna tänkas utnyttjade för
skilda ändamål, exempelvis för start av elektriska
motorer upp till 100-talet hästkrafter eller för momentan
tillslagning av större belysningssystem, där
inkopplingsströmstöten eljest kan nå obehagligt stort värde. g.
Ny telefonkabel. Den i förra häftet av
Elektroteknik beskrivna tvåtrådiga telefonkabeln för direkt
nedgrävning i jord är konstruerad av Bell Telephone
Company och finnes närmare beskriven i Bell System
Technical Journal, juli 1936. sah.
6 febr. 1937
29
