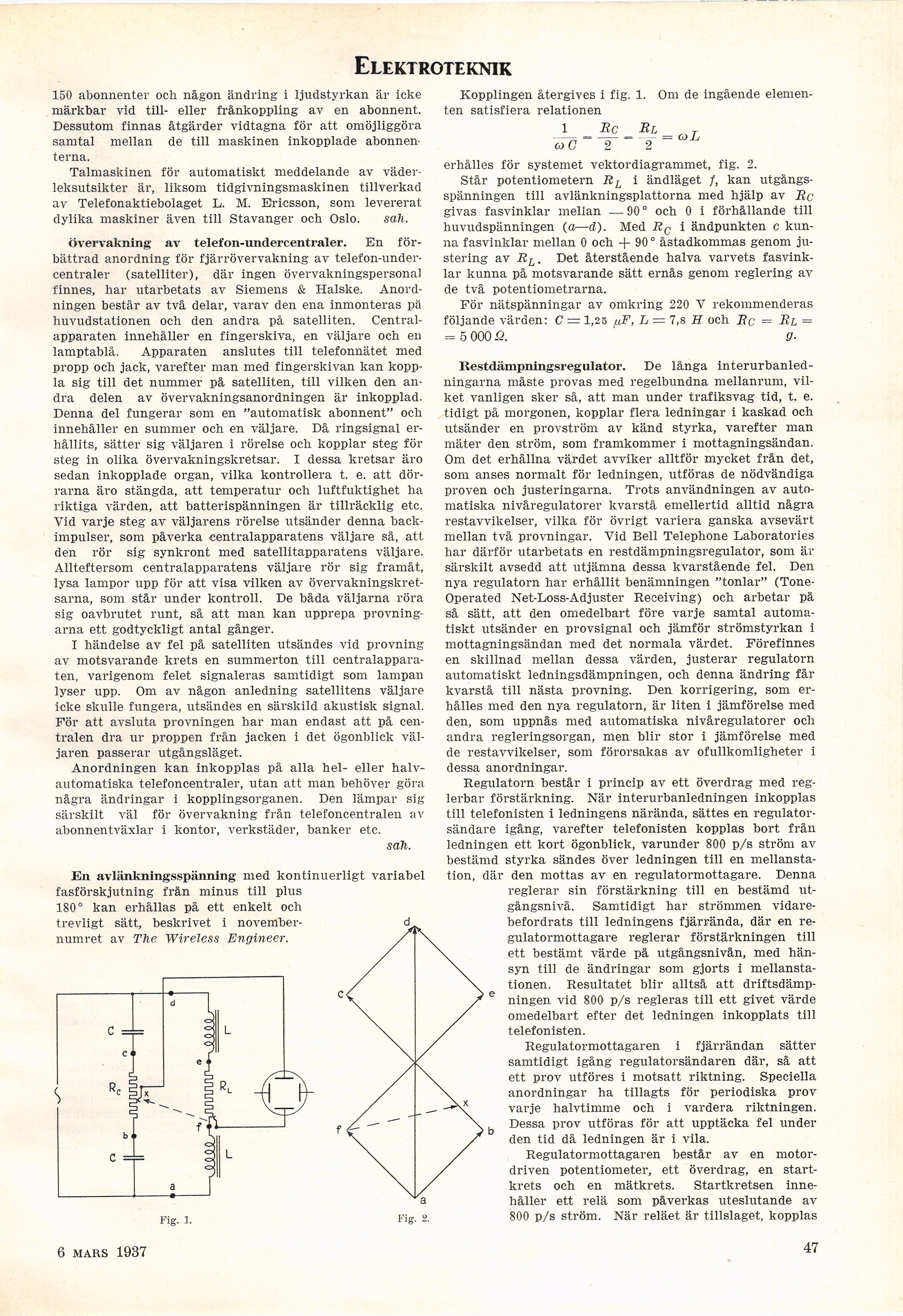

Elektroteknik
150 abonnenter och någon ändring i ljudstyrkan är icke
märkbar vid till- eller frånkoppling av en abonnent.
Dessutom finnas åtgärder vidtagna för att omöjliggöra
samtal mellan de till maskinen inkopplade
abonnenterna.
Talmaskinen för automatiskt meddelande av
väderleksutsikter är, liksom tidgivningsmaskinen tillverkad
av Telefonaktiebolaget L. M. Ericsson, som levererat
dylika maskiner även till Stavanger och Oslo. säll.
övervakning av telefon-undercentraler. En
förbättrad anordning för fjärrövervakning av
telefon-undercentraler (satelliter), där ingen övervakningspersonal
finnes, har utarbetats av Siemens & Halske.
Anordningen består av två delar, varav den ena inmonteras pä
huvudstationen och den andra på satelliten.
Centralapparaten innehåller en fingerskiva, en väljare och en
lamptablå. Apparaten anslutes till telefonnätet med
propp och jack, varefter man med fingerskivan kan
koppla sig till det nummer på satelliten, till vilken den
andra delen av övervakningsanordningen är inkopplad.
Denna del fungerar som en "automatisk abonnent" och
innehåller en summer och en väljare. Då ringsignal
erhållits, sätter sig väljaren i rörelse och kopplar steg för
steg in olika övervakningskretsar. I dessa kretsar äro
sedan inkopplade organ, vilka kontrollera t. e. att
dörrarna äro stängda, att temperatur och luftfuktighet ha
riktiga värden, att batterispänningen är tillräcklig etc.
Vid varje steg av väljarens rörelse utsänder denna
backimpulser, som påverka centralapparatens väljare så, att
den rör sig synkront med satellitapparatens väljare.
Allteftersom centralapparatens väljare rör sig framåt,
lysa lampor upp för att visa vilken av
övervakningskretsarna, som står under kontroll. De båda väljarna röra
sig oavbrutet runt, så att man kan upprepa
provningarna ett godtyckligt antal gånger.
I händelse av fel på satelliten utsändes vid provning
av motsvarande krets en summerton till
centralapparaten, varigenom felet signaleras samtidigt som lampan
lyser upp. Om av någon anledning satellitens väljare
icke skulle fungera, utsändes en särskild akustisk signal.
För att avsluta provningen har man endast att på
centralen dra ur proppen från jacken i det ögonblick
väljaren passerar utgångsläget.
Anordningen kan inkopplas på alla hel- eller
halvautomatiska telefoncentraler, utan att man behöver göra
några ändringar i kopplingsorganen. Den lämpar sig
särskilt väl för övervakning från telefoncentralen av
abonnentväxlar i kontor, verkstäder, banker etc.
saU.
En avlänkningsspänning med kontinuerligt variabel
fasförskjutning från minus till pius
180° kan erhållas på ett enkelt och
Fig. l.
Fig. 2.
Kopplingen återgives i fig. 1. Om de ingående
elementen satisfiera relationen
1 Rc Bl t
= = 2==C0L
erhålles för systemet vektordiagrammet, fig. 2.
Står potentiometern RL i ändläget /, kan
utgångsspänningen till avlänkningsplattorna med hjälp av Mc
givas fasvinklar mellan — 90 ° och 0 i förhållande till
huvudspänningen (a—d). Med Rc i ändpunkten c
kunna fasvinklar mellan 0 och -f 90 ° åstadkommas genom
justering av Rl. Det återstående halva varvets
fasvinklar kunna på motsvarande sätt ernås genom reglering av
de två potentiometrarna.
För nätspänningar av omkring 220 V rekommenderas
följande värden: C = 1,25 fiF, L = 7,8 H och J?c = Bl =
= 5 000 Q. ’ 9-
ltestdämpningsregulator. De långa
interurbanled-ningarna måste provas med regelbundna mellanrum,
vilket vanligen sker så, att man under trafiksvag tid, t. e.
tidigt på morgonen, kopplar flera ledningar i kaskad och
utsänder en provström av känd styrka, varefter man
mäter den ström, som framkommer i mottagningsändan.
Om det erhållna värdet avviker alltför mycket från det,
som anses normalt för ledningen, utföras de nödvändiga
proven och justeringarna. Trots användningen av
automatiska nivåregulatorer kvarstå emellertid alltid några
restavvikelser, vilka för övrigt variera ganska avsevärt
mellan två provningar. Vid Bell Telephone Laboratories
har därför utarbetats en restdämpningsregulator, som är
särskilt avsedd att utjämna dessa kvarstående fel. Den
nya regulatorn har erhållit benämningen "tonlar"
(Tone-Operated Net-Loss-Adjuster Receiving) och arbetar på
så sätt, att den omedelbart före varje samtal
automatiskt utsänder en provsignal och jämför strömstyrkan i
mottagningsändan med det normala värdet. Förefinnes
en skillnad mellan dessa värden, justerar regulatorn
automatiskt ledningsdämpningen, och denna ändring får
kvarstå till nästa provning. Den korrigering, som
erhålles med den nya regulatorn, är liten i jämförelse med
den, som uppnås med automatiska nivåregulatorer och
andra regleringsorgan, men blir stor i jämförelse med
de restavvikelser, som förorsakas av ofullkomligheter i
dessa anordningar.
Regulatorn består i princip av ett överdrag med
reglerbar förstärkning. När interurbanledningen inkopplas
till telefonisten i ledningens närända, sättes en
regulatorsändare igång, varefter telefonisten kopplas bort från
ledningen ett kort ögonblick, varunder 800 p/s ström av
bestämd styrka sändes över ledningen till en
mellanstation, där den mottas av en regulatormottagare. Denna
reglerar sin förstärkning till en bestämd
utgångsnivå. Samtidigt har strömmen
vidarebefordrats till ledningens fjärrända, där en
regulatormottagare reglerar förstärkningen till
ett bestämt värde på utgångsnivån, med
hänsyn till de ändringar som gjorts i
mellanstationen. Resultatet blir alltså att
driftsdämpningen vid 800 p/s regleras till ett givet värde
omedelbart efter det ledningen inkopplats till
telefonisten.
Regulatormottagaren i fjärrändan sätter
samtidigt igång regulatorsändaren där, så att
ett prov utföres i motsatt riktning. Speciella
anordningar ha tillagts för periodiska prov
varje halvtimme och i vardera riktningen.
Dessa prov utföras för att upptäcka fel under
den tid då ledningen är i vila.
Regulatormottagaren består av en
motordriven potentiometer, ett överdrag, en
startkrets och en mätkrets. Startkretsen
innehåller ett relä som påverkas uteslutande av
800 p/s ström. När reläet är tillslaget, kopplas
6 mars 1937
47
