konstruktioner direkt utföras, men ofta erfordras
omfattande laboratoriemässiga undersökningar för att
erhålla en lösning av olika problem. Då materielen i
stor utsträckning medföres buren av trupp, träder
betydelsen av låg vikt och liten volym i förgrunden.
En allmän strävan har de sista åren gjort sig
gällande att nedbringa den av trupp burna utrustningens
vikt. Konstruktionsmaterialier av låg specifik vikt
måste därför tillgripas, såsom aluminium- och
magnesiumlegeringar, samt i övrigt materialier med
högvärdiga hållfasthetsegenskaper. De i t. e. en
radioapparat ingående delarna, såsom kondensatorer,
spolar, drosslar, transformatorer och omkopplare, måste
betydligt nedbringas ifråga om dimensioner. Ofta
måste därvid en eftergift ske ifråga om
verkningsgrad. I en spole för t. e. en mindre bärbar
radiostation måste betydligt större förluster tillåtas än som
vid motsvarande effekt är vanligt å en fast
radiostation.
I många fall giver emellertid teknikens fortgående
utveckling möjlighet att pressa vikt och volym utan
eftersättande av verkningsgraden. Såsom exempel
må nämnas användning av nickellegerad plåt till
transformatorkärnor. För koppling mellan
förstärkarrör kom tidigare en tonfrekvenstransformator till
användning, som vägde ca 400 gram. Den har
kunnat ersättas med en transformator med likvärdiga
egenskaper, som (inklusive hölje av järnplåt) blott
väger något över 100 gram, se fig. 8 intill den högra
tändsticksasken. Ett svårlöst problem har varit att
nedbringa vikt och volym på valsomkopplare för
radioapparater m. m. Det är av utrymmesskäl
nödvändigt att använda korta kontaktfjädrar, varvid (lock
kontakttrycket icke får bliva för lågt eller fjädrarna
icke få utmattas efter visst antal brytningar och
slut-ningar. Därjämte måste isolationen inskränkas tili
det oundgängligen nödvändiga. Å fig. 8 visas längst
till höger ett exempel på en dylik valsomkopplare. I
övrigt synas å samma
figur exempel på
sän-darspole, relä (överst
i mitten),
vridkondensator (av elektron,
med ur gjutna block
utfrästa plattsystem)
samt drosslar och
glimmerkondensatorer
(monterade på en
plint).
Energikällorna taga
i anspråk en icke
obetydlig del av den
totala vikten och
volymen. För materiel,
som är buren,
användas torrbatterier,
ackumulatorer, av
muskelkraft drivna
generatorer m. m.
För materiel, som är
transporterad på
särskilda transportmedel,
komma dessutom
bensinmotorer till
användning. Vid
torrbatterier och ackumu-
Teknisk Tidskrift
utgöres av en motstånds- och kapacitetsbrygga med
vars hjälp kortslutnings- och jordslutningsfel samt
avbrott snabbt kunna lokaliseras. Anordningar för
optisk signalering, "blink", hava relativt begränsad
användning, enär öppen terräng och god sikt
erfordras. Å fig. 7 synes en elektrisk signallampa under
användning.
De taktiska fordringarna bilda utgångspunkten vid
uppgörandet av program för det tekniska utförandet
av signalmateriel. Till en viss del kunna kalkyler och

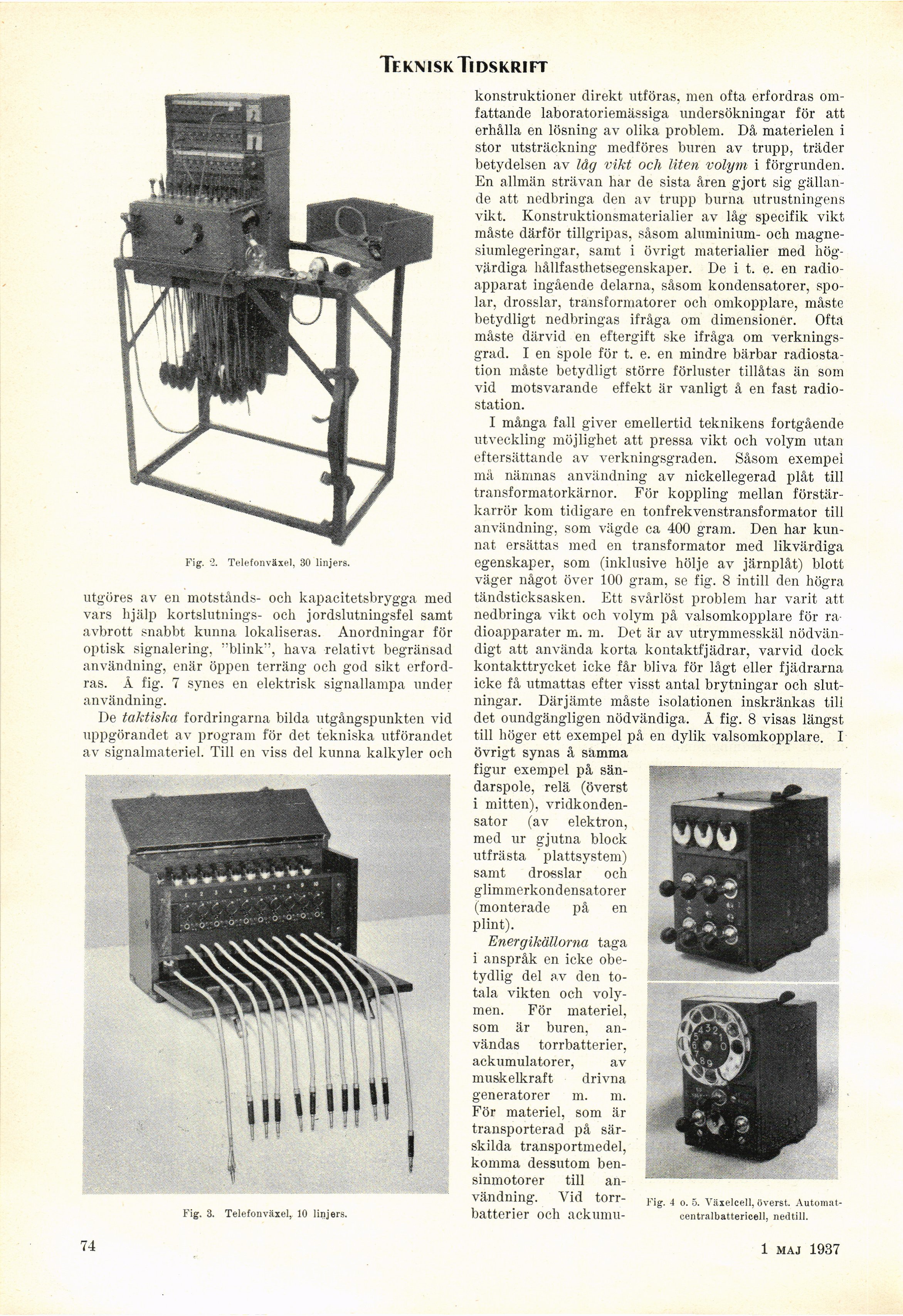

Fig. 3. Telefonväxel, 10 linjers.
Fig. ’3. Telefonväxel, 30 linjers.
74
Fig. 4 o. 5. Växelcell, överst.
Automat-centralbattericellj nedtill.
1 maj 1937
