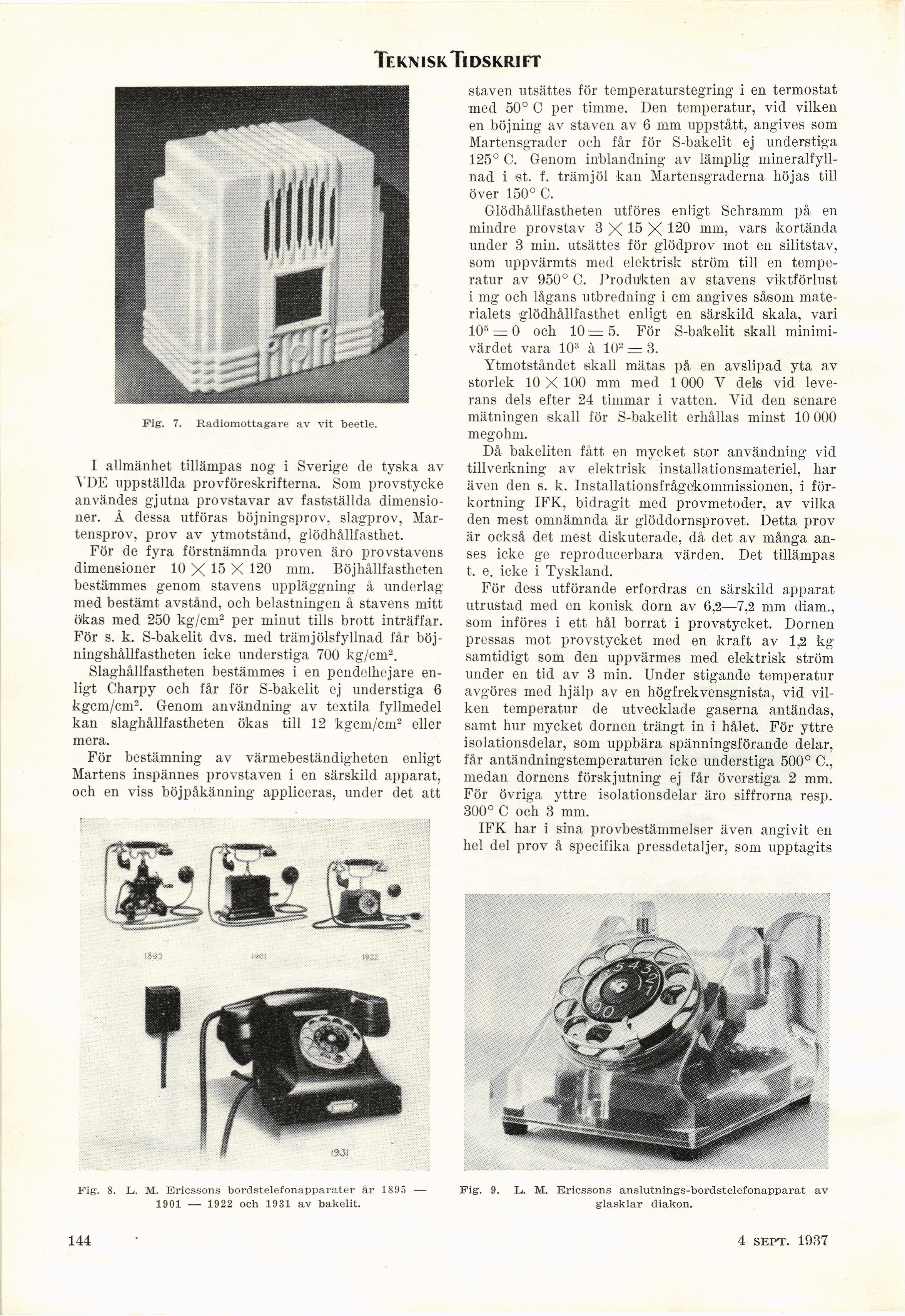

Teknisk Tidskrift
Fig. 9. L. M. Ericssons anslutnings-bordstelefonapparat av
glasklar diakon.
staven utsättes för temperaturstegring i en termostat
mecl 50° C per timme. Den temperatur, vid vilken
en böjning av staven av 6 mm uppstått, angives som
Martensgrader och får för S-bakelit ej understiga
125° C. Genom inblandning av lämplig
mineralfyll-nad i st. f. trämjöl kan Martensgraderna höjas till
över 150° C.
Glödhållfastheten utföres enligt Schramm på en
mindre provstav 3 X 15 X 120 mm, vars kortända
under 3 min. utsättes för glödprov mot en silitstav,
som uppvärmts med elektrisk ström till en
temperatur av 950° C. Produkten av stavens viktförlust
i mg och lågans utbredning i cm angives såsom
materialets glödhållfasthet enligt en särskild skala, vari
105 = 0 och 10 := 5. För S-bakelit skall
minimi-värdet vara 103 à 102 — 3.
Ytmotståndet skall mätas på en avslipad yta av
storlek 10 X 100 mm med 1000 Y dels vid
leverans dels efter 24 timmar i vatten. Vid den senare
mätningen skall för S-bakelit erhållas minst 10 000
megohm.
Då bakeliten fått en mycket stor användning vid
tillverkning av elektrisk installationsmateriel, har
även den s. k. Installationsfrågekommissionen, i
förkortning IFK, bidragit med provmetoder, av vilka
den mest omnämnda är glöddornsprovet. Detta prov
är också det mest diskuterade, då det av många
anses icke ge reproducerbara värden. Det tillämpas
t. e. icke i Tyskland.
För dess utförande erfordras en särskild apparat
utrustad med en konisk dorn av 6,2—7,2 mm diam.,
som införes i ett hål borrat i provstycket. Dornen
pressas mot provstycket med en kraft av 1,2 kg
samtidigt som den uppvärmes med elektrisk ström
under en tid av 3 min. Under stigande temperatur
avgöres med hjälp av en högfrekvensgnista, vid
vilken temperatur de utvecklade gaserna antändas,
samt hur mycket dornen trängt in i hålet. För yttre
isolationsdelar, som uppbära spänningsförande delar,
får antändningstemperaturen icke understiga 500° C.,
medan dornens förskjutning ej får överstiga 2 mm.
För övriga yttre isolationsdelar äro siffrorna resp.
300° C och 3 mm.
IFK har i sina provbestämmelser även angivit en
hel del prov å specifika pressdetaljer, som upptagits
Fig. 8. L. M. Ericssons bordstelefonapparater år 1895 —
1901 — 1922 och 1931 av bakelit.
I allmänhet tillämpas nog i Sverige de tyska av
YDE uppställda provföreskrifterna. Som provstycke
användes gjutna provstavar av fastställda
dimensioner. Å dessa utföras böjningsprov, slagprov,
Mar-tensprov, prov av ytmotstånd, glödhållfasthet.
För de fyra förstnämnda proven äro provstavens
dimensioner 10 X 15 X 120 mm. Böjhållfastheten
bestämmes genom stavens uppläggning å underlag
med bestämt avstånd, och belastningen å stavens mitt
ökas med 250 kg/cm2 per minut tills brott inträffar.
För s. k. S-bakelit dvs. med trämjölsfyllnad får
böjningshållfastheten icke understiga 700 kg/cm2.
Slaghållfastheten bestämmes i en pendelhejare
enligt Charpy och får för S-bakelit ej understiga 6
kgcm/cm2. Genom användning av textila fyllmedel
kan slaghållfastheten ökas till 12 kgcm/cm2 eller
mera.
För bestämning av värmebeständigheten enligt
Mårtens inspännes provstaven i en särskild apparat,
och en viss böjpåkänning appliceras, under det att
Fig. 7. Radiomottagare av vit beetle.
144 4 sept. 1937
